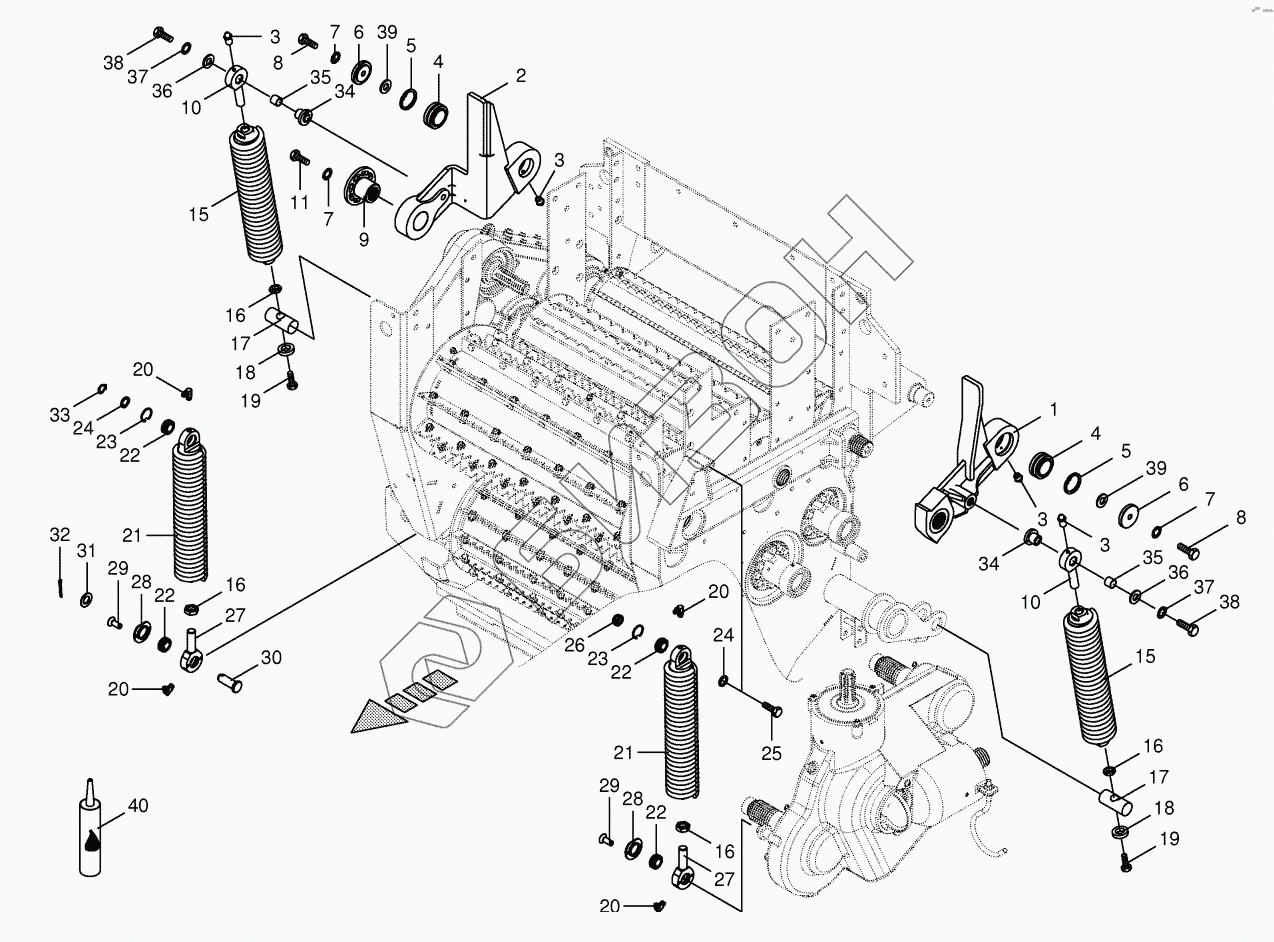

Графический каталог запасных частей к технике: KRONE BIG-X-600. Oscillating levers/Tension spring
/14.gif)
1
2
3
3
3
3
4
4
5
5
6
6
7
7
7
8
8
9
10
10
11
15
15
16
16
16
16
17
17
18
18
19
19
20
20
20
20
21
21
22
22
22
22
23
23
24
24
25
26
27
27
28
28
29
29
30
31
32
33
34
34
35
35
36
36
37
37
38
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200292910 | Rocker-left |
Загрузка ...
|
|
| 2 | 200292952 | Rocker arm rh |
Загрузка ...
|
|
| 3 | 009191050 | Grease niple |
Загрузка ...
|
|
| 4 | 009347780 | Radial bearing |
Загрузка ...
|
|
| 5 | 009116590 | Circlip |
Загрузка ...
|
|
| 6 | 002213140 | Washer |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 9 | 200264451 | Profile bushing |
Загрузка ...
|
|
| 10 | 200293770 | Pivoting element |
Загрузка ...
|
|
| 11 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 15 | 200262600 | Tension spring |
Загрузка ...
|
|
| 16 | 009085251 | Hex nut-low form |
Загрузка ...
|
|
| 17 | 200262660 | Pin |
Загрузка ...
|
|
| 18 | 009103600 | Washer |
Загрузка ...
|
|
| 19 | 900023170 | Нeх bolt М20 х 120 zinc-nickel |
Загрузка ...
|
|
| 20 | 009191070 | Grease niple |
Загрузка ...
|
|
| 21 | 200274150 | Tension spring |
Загрузка ...
|
|
| 22 | 009347510 | Radial bearing |
Загрузка ...
|
|
| 23 | 900015840 | Snap ring |
Загрузка ...
|
|
| 24 | 009107181 | Supporting disc |
Загрузка ...
|
|
| 25 | 009015120 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009087210 | Locknut |
Загрузка ...
|
|
| 27 | 002166241 | Hinge shaft |
Загрузка ...
|
|
| 28 | 002280053 | Supporting disc |
Загрузка ...
|
|
| 29 | 009040051 | Countersunkscrew |
Загрузка ...
|
|
| 30 | 009160270 | Pin |
Загрузка ...
|
|
| 31 | 009105122 | Washer |
Загрузка ...
|
|
| 32 | 009120891 | Cotter pin |
Загрузка ...
|
|
| 33 | 009115210 | Circlip |
Загрузка ...
|
|
| 34 | 200285760 | Bushing |
Загрузка ...
|
|
| 35 | 009353340 | Bearing bush |
Загрузка ...
|
|
| 36 | 009103620 | Washer |
Загрузка ...
|
|
| 37 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009014830 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009106050 | Washer |
Загрузка ...
|
|
| 40 | 270119950 | Screw locking glue 250g to М56 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
