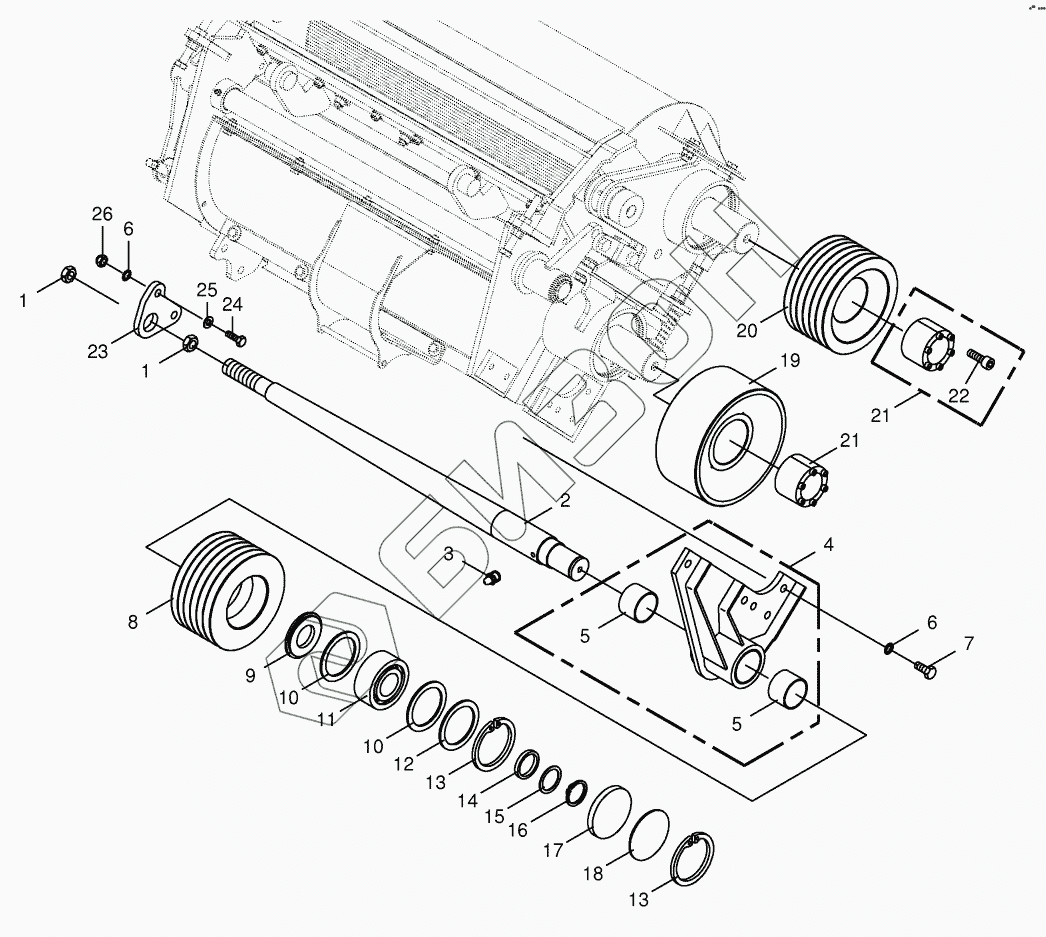

Графический каталог запасных частей к технике: KRONE BIG-X-600. Pulley for changing directions
/40.gif)
1
1
2
3
4
5
5
6
6
7
8
8
8
8
9
10
10
11
12
12
13
13
14
15
15
16
17
18
19
19
19
20
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009080391 | Hex nut |
Загрузка ...
|
|
| 2 | 200267190 | Axle |
Загрузка ...
|
|
| 3 | 009191050 | Grease niple |
Загрузка ...
|
|
| 4 | 003509521 | Bearing plate-incl. bushing |
Загрузка ...
|
|
| 5 | 009353420 | Bearing bush |
Загрузка ...
|
|
| 6 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 8 | 200267120 | Deflexion pulley |
Загрузка ...
|
|
| 8 | 200271460 | Deflexion pulley-optional |
Загрузка ...
|
|
| 8 | 200271470 | Deflexion pulley-optional |
Загрузка ...
|
|
| 8 | 202202121 | Defl. roll |
Загрузка ...
|
|
| 9 | 200267150 | Cover disc |
Загрузка ...
|
|
| 10 | 009107460 | Supporting disc |
Загрузка ...
|
|
| 11 | 900013700 | Bearing |
Загрузка ...
|
|
| 12 | 009109910 | Shim ring |
Загрузка ...
|
|
| 12 | 009109920 | Shim ring |
Загрузка ...
|
|
| 13 | 009116860 | Circlip |
Загрузка ...
|
|
| 14 | 002194380 | Spacer bushing |
Загрузка ...
|
|
| 15 | 009108930 | Shim ring |
Загрузка ...
|
|
| 15 | 009108940 | Shim ring |
Загрузка ...
|
|
| 16 | 009115491 | Circlip |
Загрузка ...
|
|
| 17 | 009252081 | Sealing cap |
Загрузка ...
|
|
| 18 | 200267140 | Support plate |
Загрузка ...
|
|
| 19 | 002265332 | Deflexion pulley |
Загрузка ...
|
|
| 19 | 200207680 | Deflexion pulley-optional |
Загрузка ...
|
|
| 19 | 200292150 | Deflexion pulley-disc corn conditioner |
Загрузка ...
|
|
| 20 | 002265322 | Pulley |
Загрузка ...
|
|
| 20 | 200207670 | Pulley-optional |
Загрузка ...
|
|
| 21 | 009401370 | Set of tensioning parts-35 Nm |
Загрузка ...
|
|
| 22 | 009016700 | Allen screw |
Загрузка ...
|
|
| 23 | 202251450 | Record Axis Standard |
Загрузка ...
|
|
| 24 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009105061 | Washer |
Загрузка ...
|
|
| 26 | 009087010 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
