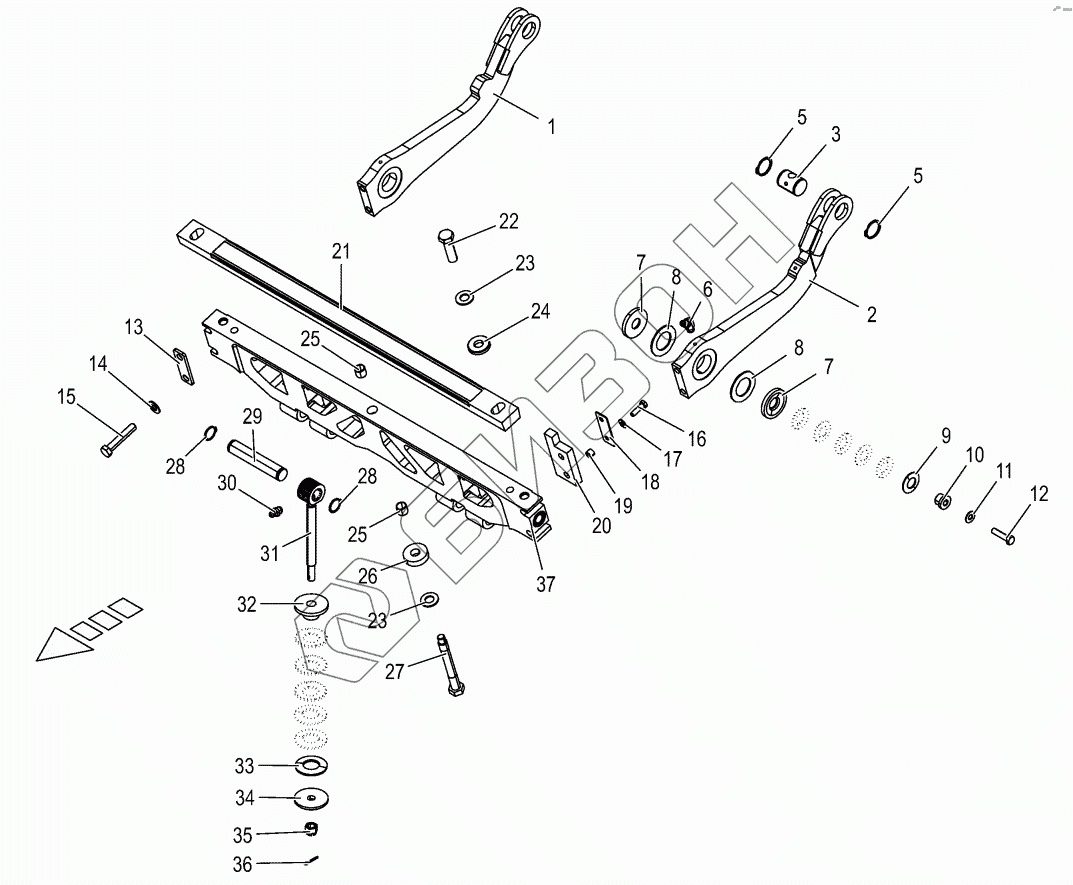

Графический каталог запасных частей к технике: KRONE BIG-X-600. Shear bar adjustment
/26.gif)
1
2
3
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
25
26
27
28
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200285022 | Lever Against Cutting Adjustment |
Загрузка ...
|
|
| 2 | 202234030 | Lever Against Cutting Adjustment |
Загрузка ...
|
|
| 3 | 202244780 | Pin |
Загрузка ...
|
|
| 5 | 009115050 | Circlip |
Загрузка ...
|
|
| 6 | 009191060 | Grease niple |
Загрузка ...
|
|
| 7 | 200284911 | Pressure disc Rd 70 х 8 |
Загрузка ...
|
|
| 8 | 200298370 | Thrust washer |
Загрузка ...
|
|
| 9 | 900018570 | Belleville spring |
Загрузка ...
|
|
| 10 | 202272230 | Pressure bushing |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 13 | 200283660 | Plate |
Загрузка ...
|
|
| 14 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009014861 | Heх head bolt |
Загрузка ...
|
|
| 16 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 18 | 200294860 | Plating |
Загрузка ...
|
|
| 19 | 002853080 | Bushing-spring-mounted |
Загрузка ...
|
|
| 20 | 200278050 | Gap cover-spring-mounted |
Загрузка ...
|
|
| 21 | 270026700 | Counter blade-maize, grass special |
Загрузка ...
|
|
| 21 | 270071530 | Counter blade-grass standard |
Загрузка ...
|
|
| 22 | 009003821 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 24 | 002216370 | Washer |
Загрузка ...
|
|
| 25 | 009353270 | Bearing bush |
Загрузка ...
|
|
| 26 | 002161780 | Washer |
Загрузка ...
|
|
| 27 | 200236700 | Fit bolt -spring-mounted |
Загрузка ...
|
|
| 28 | 009115351 | Circlip |
Загрузка ...
|
|
| 29 | 002214621 | Pin |
Загрузка ...
|
|
| 30 | 009191050 | Grease niple |
Загрузка ...
|
|
| 31 | 002153862 | Con-rod |
Загрузка ...
|
|
| 32 | 002216314 | Guide |
Загрузка ...
|
|
| 33 | 009099280 | Spring washer |
Загрузка ...
|
|
| 34 | 002216320 | Washer |
Загрузка ...
|
|
| 35 | 009089152 | Castellated nut |
Загрузка ...
|
|
| 36 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 37 | 202236080 | Against cutting Trager, n. gen., assy |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
