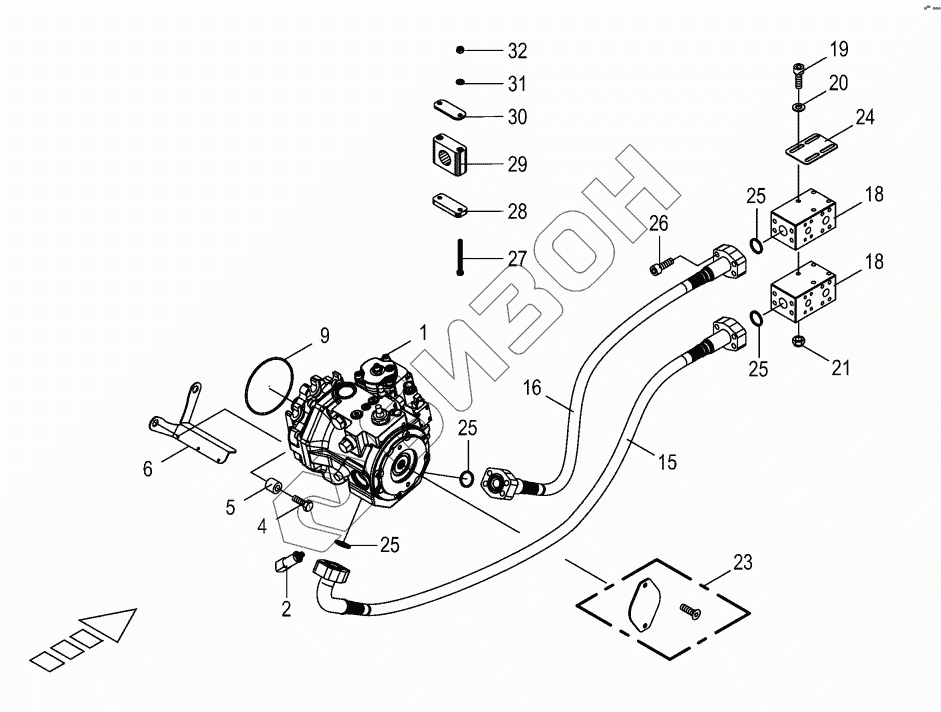

Графический каталог запасных частей к технике: KRONE BIG-X-600. Traction drive pump
/104.gif)
1
2
4
5
6
9
15
16
18
18
19
20
21
23
24
24
25
25
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270061260 | Variable displacement pump |
Загрузка ...
|
|
| 2 | 270077110 | Pressure sensor |
Загрузка ...
|
|
| 4 | 009003821 | Hex head bolt |
Загрузка ...
|
|
| 5 | 200220390 | Bushing |
Загрузка ...
|
|
| 6 | 200279130 | Сable support |
Загрузка ...
|
|
| 9 | 009556980 | O-ring |
Загрузка ...
|
|
| 15 | 270109190 | Hyd-Hose HD 525 32х1620 SFS SFS90° |
Загрузка ...
|
|
| 16 | 270109170 | Hyd-Hose HD 525 32х1350 SFS SFS |
Загрузка ...
|
|
| 18 | 200278500 | Distribution block |
Загрузка ...
|
|
| 19 | 900001240 | Allen screw |
Загрузка ...
|
|
| 20 | 900001210 | Washer |
Загрузка ...
|
|
| 21 | 009087580 | Locknut |
Загрузка ...
|
|
| 23 | 900017240 | Sealing cap |
Загрузка ...
|
|
| 24 | 202211581 | Distance plate 1mm |
Загрузка ...
|
|
| 24 | 202211551 | Distance plate 2mm |
Загрузка ...
|
|
| 25 | 900019040 | O-ring |
Загрузка ...
|
|
| 26 | 900019070 | Allen screw |
Загрузка ...
|
|
| 27 | 009014622 | Hex head bolt |
Загрузка ...
|
|
| 28 | 202277580 | Distanzplatte |
Загрузка ...
|
|
| 29 | 270154300 | Pipe clamp |
Загрузка ...
|
|
| 30 | 009251211 | Cover plate |
Загрузка ...
|
|
| 31 | 009105061 | Washer |
Загрузка ...
|
|
| 32 | 009087010 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
