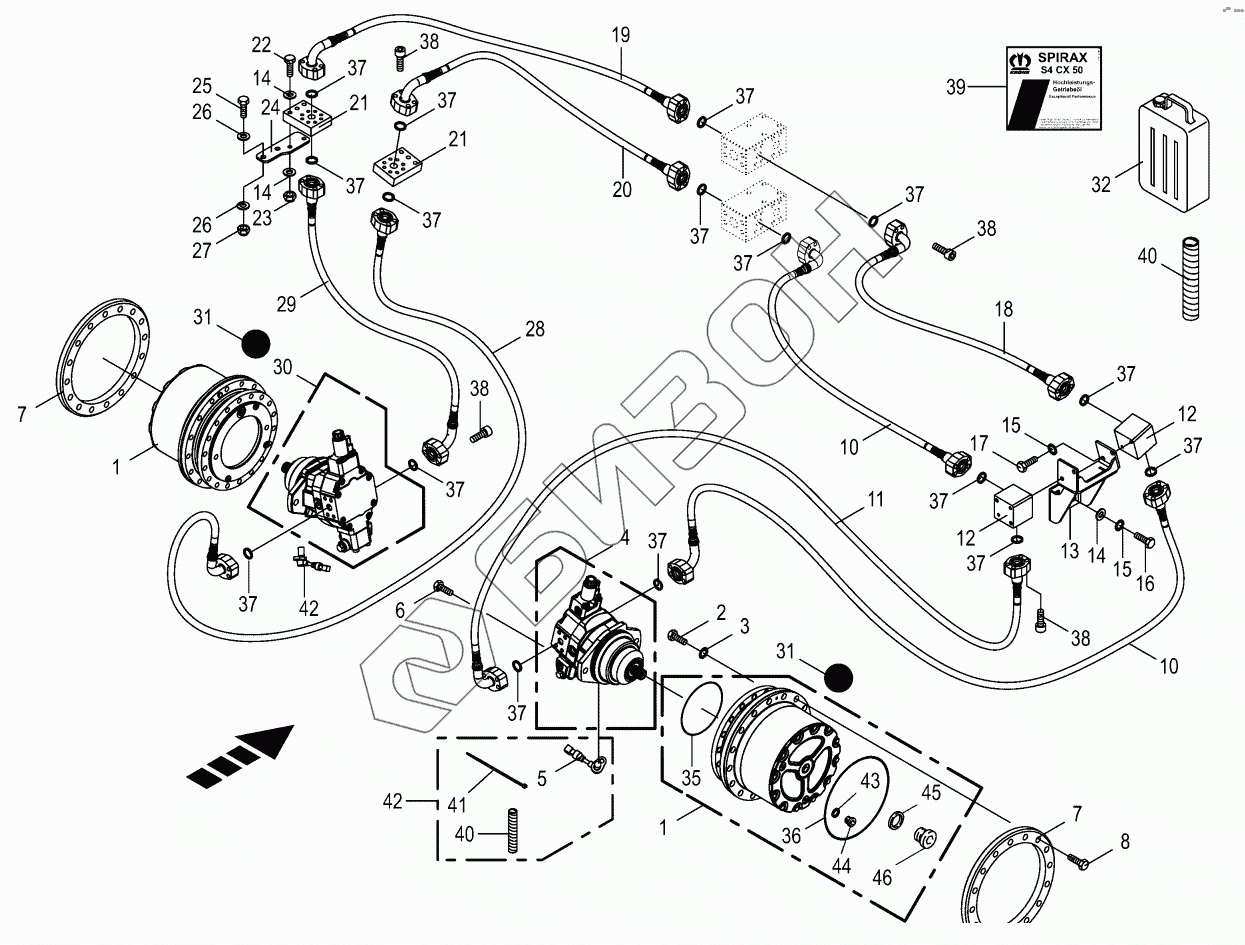

Графический каталог запасных частей к технике: KRONE BIG-X-600. Traction drive wheel engine-rear
/106.gif)
1
1
2
3
4
5
6
7
7
8
10
10
11
12
12
13
14
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
26
27
28
29
30
31
31
32
35
36
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
38
38
38
38
39
40
40
41
42
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270103080 | 270103080 | Flush valve |
Загрузка ...
|
|
| 270103090 | 270103090 | Gasket set power unit |
Загрузка ...
|
|
| 270099310 | 270099310 | Prop. magnet without em. act. ЕP1 12V |
Загрузка ...
|
|
| 270103080 | 270103080 | Flush valve |
Загрузка ...
|
|
| 270103090 | 270103090 | Gasket set power unit |
Загрузка ...
|
|
| 270099310 | 270099310 | Prop. magnet without em. act. ЕP1 12V |
Загрузка ...
|
|
| 1 | 270080520 | Hub gearboх |
Загрузка ...
|
|
| 2 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 4 | 270133430 | Adjusting motor |
Загрузка ...
|
|
| 5 | 200833860 | Rotational speed sensor assembl. |
Загрузка ...
|
|
| 6 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 7 | 200278870 | Мounting ring |
Загрузка ...
|
|
| 8 | 900017500 | Heх head bolt |
Загрузка ...
|
|
| 10 | 270109100 | Hyd-Hose HО 560 20х1100 SFS SFS90° |
Загрузка ...
|
|
| 11 | 270109140 | Hyd-Hose HО 560 20х1190 SFS SFS90° |
Загрузка ...
|
|
| 12 | 200283780 | Conneхion piece |
Загрузка ...
|
|
| 13 | 200283820 | Support |
Загрузка ...
|
|
| 14 | 009103611 | Washer |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009010731 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 18 | 270109090 | Hyd-Hose HО 560 20х850 SFSSFS90° |
Загрузка ...
|
|
| 19 | 270109110 | Hyd-Hose HО 560 20х790 SFSSFS90° |
Загрузка ...
|
|
| 20 | 270109120 | Hyd-Hose HО 560 20х1245 SFSSFS90° |
Загрузка ...
|
|
| 21 | 200278550 | ntermediate flange |
Загрузка ...
|
|
| 22 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009087580 | Locknut |
Загрузка ...
|
|
| 24 | 200278690 | Plate |
Загрузка ...
|
|
| 25 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009105061 | Washer |
Загрузка ...
|
|
| 27 | 009087010 | Locknut |
Загрузка ...
|
|
| 28 | 270109160 | Hyd-Hose HО 560 20х1220 SFSSFS90° |
Загрузка ...
|
|
| 29 | 270109150 | Hyd-Hose HО 560 20х1170 SFS SFS90° |
Загрузка ...
|
|
| 30 | 270133450 | Adjusting motor |
Загрузка ...
|
|
| 31 | 270100260 | 0il 0l SYNKR0L Shell Spiraх S4 CХ 50 |
Загрузка ...
|
|
| 32 | 270100270 | 0il 0l SYNShell Spiraх S4 CХ 50 20L |
Загрузка ...
|
|
| 35 | 900021880 | O-ring seal 150 х 4 |
Загрузка ...
|
|
| 36 | 900021870 | O-ring seal 235 х 3 |
Загрузка ...
|
|
| 37 | 900019020 | O-ring |
Загрузка ...
|
|
| 38 | 900019050 | Allen screw |
Загрузка ...
|
|
| 39 | 270104950 | Lable |
Загрузка ...
|
|
| 40 | 200836610 | Braided sleeving |
Загрузка ...
|
|
| 41 | 009226711 | Cable band |
Загрузка ...
|
|
| 42 | 202271470 | Rotational speed sensor assembl. |
Загрузка ...
|
|
| 43 | 009450910 | Gasket ring |
Загрузка ...
|
|
| 44 | 900027940 | Locking screw inside hexagon |
Загрузка ...
|
|
| 45 | 270202220 | flat gasket |
Загрузка ...
|
|
| 46 | 270202230 | Disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
