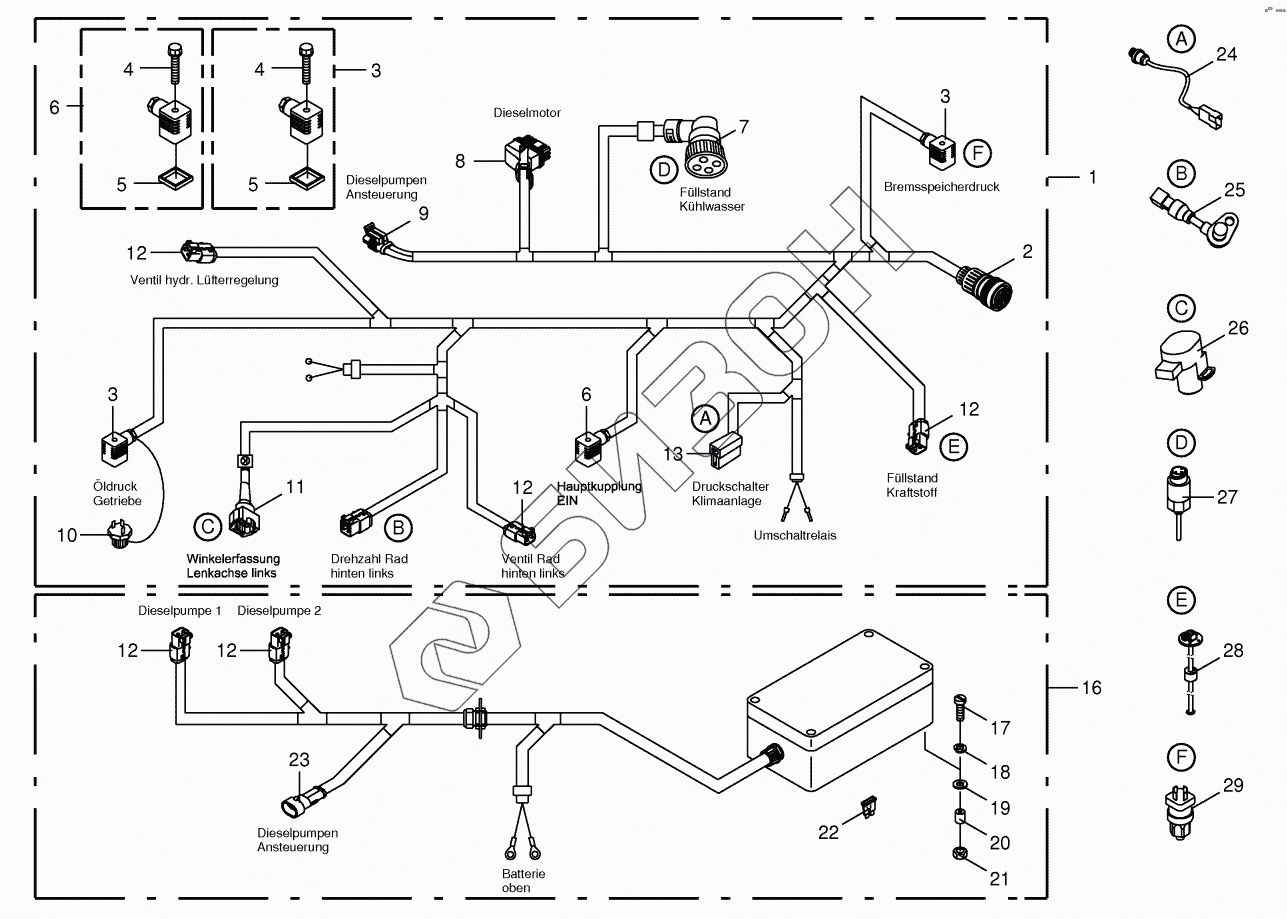

Графический каталог запасных частей к технике: KRONE BIG-X-600. Wiring Harness-engine/diesel pumps
/164.gif)
1
2
3
3
3
4
4
5
5
6
6
7
8
9
10
11
12
12
12
12
12
13
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200833750 | Cable harness diesel engine |
Загрузка ...
|
|
| 2 | 003024311 | Plug Bu HDP20 KPL-31-pole |
Загрузка ...
|
|
| 3 | 003018020 | Solenoid valve plug-black |
Загрузка ...
|
|
| 4 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 5 | 003011860 | Gasket |
Загрузка ...
|
|
| 6 | 003034120 | Valve plug-black , low mounting form |
Загрузка ...
|
|
| 7 | 003031160 | AMP-circular plug-4-pole |
Загрузка ...
|
|
| 8 | 200813830 | Socket plug-21-pole |
Загрузка ...
|
|
| 9 | 003023510 | Plug-2-pole |
Загрузка ...
|
|
| 10 | 003020050 | Connector plug-2-pole |
Загрузка ...
|
|
| 11 | 003031150 | Jet-plug-3-pole |
Загрузка ...
|
|
| 12 | 003033162 | Con. 2-p socket DT cpl. |
Загрузка ...
|
|
| 13 | 003050590 | Plug-2-pole |
Загрузка ...
|
|
| 16 | 200808391 | Wiring harness-diesel pumps |
Загрузка ...
|
|
| 17 | 009034251 | Allen screw |
Загрузка ...
|
|
| 18 | 009100010 | Spring washer |
Загрузка ...
|
|
| 19 | 009103250 | Washer |
Загрузка ...
|
|
| 20 | 009242020 | Rubber pad |
Загрузка ...
|
|
| 21 | 009080061 | Hex nut |
Загрузка ...
|
|
| 22 | 003018560 | Flat fuse |
Загрузка ...
|
|
| 23 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 24 | 009401091 | Pressure switch |
Загрузка ...
|
|
| 25 | 200833860 | Rotational speed sensor assembl. |
Загрузка ...
|
|
| 26 | 200814880 | Sеnsоr |
Загрузка ...
|
|
| 27 | 200811261 | Water level sensor |
Загрузка ...
|
|
| 28 | 200828540 | Filling level sensor |
Загрузка ...
|
|
| 29 | 270098540 | Pressure switch |
Загрузка ...
|
