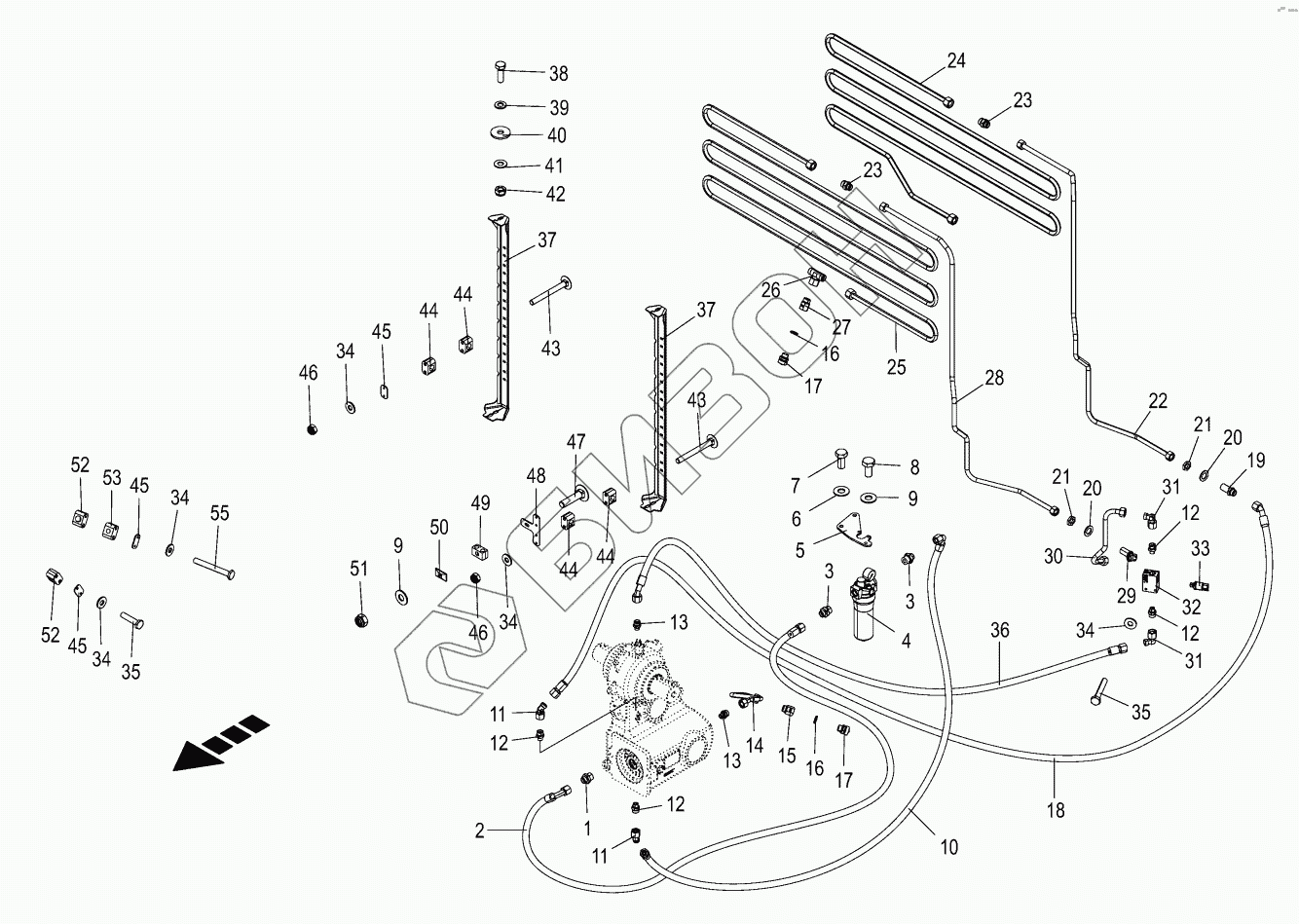

Графический каталог запасных частей к технике: KRONE BIG-X-630. Gear oil cooler - Walterscheid gearbox
1
2
3
3
4
5
6
7
8
9
9
10
11
11
12
12
12
12
13
13
14
15
16
16
17
17
18
19
20
20
21
21
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
34
34
34
34
35
35
36
37
37
38
39
40
41
42
43
43
44
44
44
44
45
45
45
46
46
47
48
49
50
51
52
52
53
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270150710 | 270150710 | Gasket set |
Загрузка ...
|
|
| 270150700 | 270150700 | Filter element |
Загрузка ...
|
|
| 1 | 900002470 | Male connector |
Загрузка ...
|
|
| 2 | 270143780 | Hyd. hose |
Загрузка ...
|
|
| 3 | 900016860 | Male connector |
Загрузка ...
|
|
| 4 | 270135660 | Low pressure filter |
Загрузка ...
|
|
| 5 | 202231202 | Filter carrier |
Загрузка ...
|
|
| 6 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 10 | 270124220 | Hyd. hose |
Загрузка ...
|
|
| 11 | 900019230 | Angle bracket w dir. setting |
Загрузка ...
|
|
| 12 | 009197611 | Male connector |
Загрузка ...
|
|
| 13 | 009193700 | Male connector |
Загрузка ...
|
|
| 14 | 202274061 | Hydraulic line |
Загрузка ...
|
|
| 15 | 900024720 | Screw-on connection |
Загрузка ...
|
|
| 16 | 900030150 | Seal ring |
Загрузка ...
|
|
| 17 | 270061650 | Screw plug |
Загрузка ...
|
|
| 18 | 270143760 | Hyd. hose |
Загрузка ...
|
|
| 19 | 009212500 | Straight 2-way connector |
Загрузка ...
|
|
| 20 | 009103690 | Washer |
Загрузка ...
|
|
| 21 | 009210741 | Hex nut-low form |
Загрузка ...
|
|
| 22 | 202294970 | Hyd. line |
Загрузка ...
|
|
| 23 | 900029050 | Reducer fitting |
Загрузка ...
|
|
| 24 | 202216910 | Tube back |
Загрузка ...
|
|
| 25 | 202216890 | Tube front |
Загрузка ...
|
|
| 26 | 900029370 | T-brace with direction setting |
Загрузка ...
|
|
| 27 | 900030170 | Screw-on connection |
Загрузка ...
|
|
| 28 | 202294960 | Hyd. line |
Загрузка ...
|
|
| 29 | 009211121 | Connector |
Загрузка ...
|
|
| 30 | 202271501 | Hyd. line |
Загрузка ...
|
|
| 31 | 009210651 | Angle lug |
Загрузка ...
|
|
| 32 | 270143750 | Hyd. block gearbox oil cooling |
Загрузка ...
|
|
| 33 | 200828951 | Pressure sensor |
Загрузка ...
|
|
| 34 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 35 | 009014100 | Hex head bolt |
Загрузка ...
|
|
| 36 | 270143770 | Hyd. hose |
Загрузка ...
|
|
| 37 | 202213480 | Clamp holder |
Загрузка ...
|
|
| 38 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009104140 | Washer |
Загрузка ...
|
|
| 40 | 009103530 | Washer |
Загрузка ...
|
|
| 41 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 42 | 009087580 | Locknut |
Загрузка ...
|
|
| 43 | 900022540 | Flachrundschr.4kt M6x85 A3G |
Загрузка ...
|
|
| 44 | 009251630 | Tube clamp-2 halves |
Загрузка ...
|
|
| 45 | 009251450 | Cover plate |
Загрузка ...
|
|
| 46 | 009087041 | Locknut |
Загрузка ...
|
|
| 47 | 009048171 | Coach bolt |
Загрузка ...
|
|
| 48 | 202288030 | Support |
Загрузка ...
|
|
| 49 | 009251080 | Tube clamp-2 halves |
Загрузка ...
|
|
| 50 | 009251340 | Cover plate |
Загрузка ...
|
|
| 51 | 009087060 | Locknut |
Загрузка ...
|
|
| 52 | 270039070 | Сlamp |
Загрузка ...
|
|
| 53 | 270094020 | Tube clamp 15mm |
Загрузка ...
|
|
| 55 | 900004770 | Hex head bolt |
Загрузка ...
|
