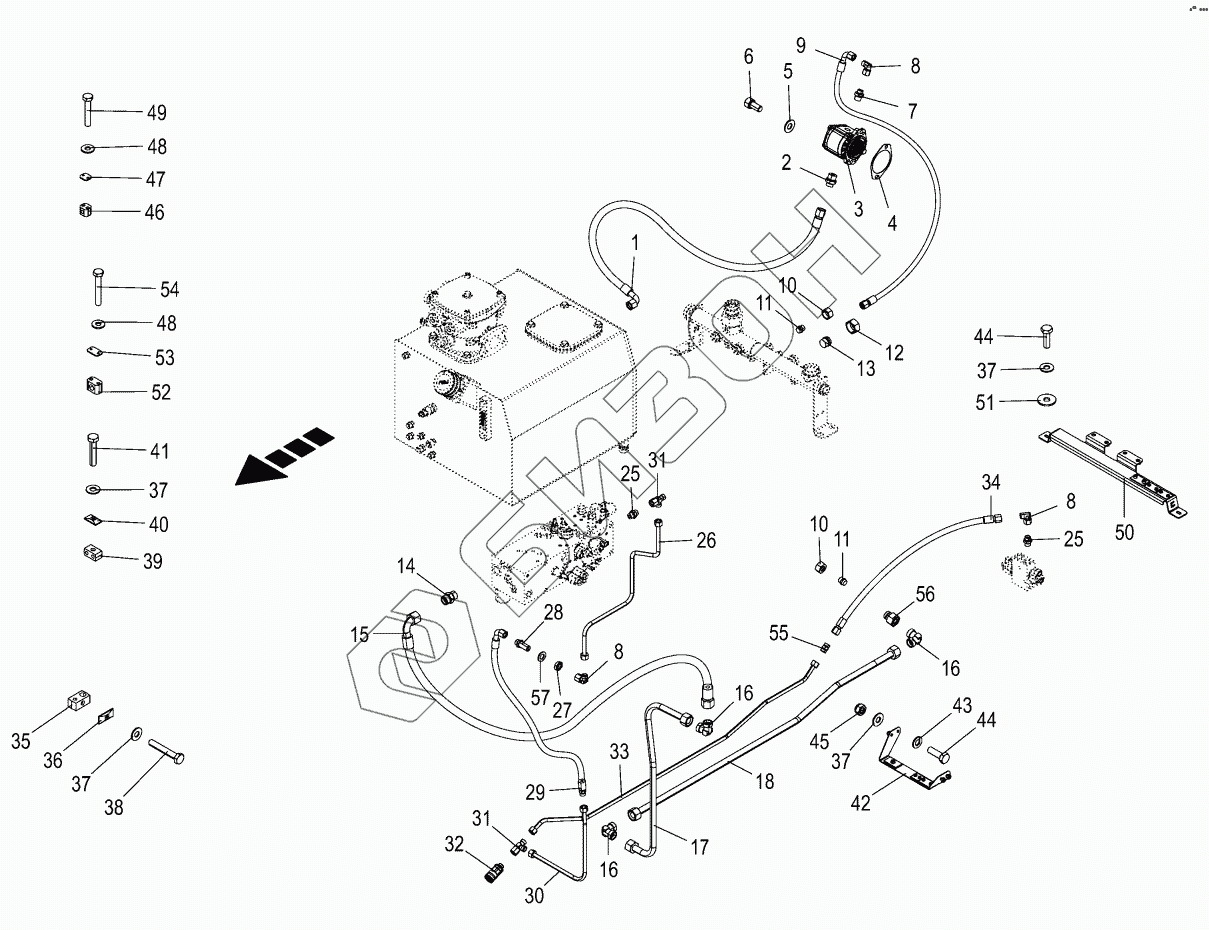

Графический каталог запасных частей к технике: KRONE BIG-X-630. Hydraulics - pressure lines - back
1
2
3
4
5
6
7
8
8
8
9
10
10
11
11
12
13
14
15
16
16
16
17
18
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
37
37
37
38
39
40
41
42
43
44
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270077390 | High pressure hose line |
Загрузка ...
|
|
| 2 | 900016860 | Male connector |
Загрузка ...
|
|
| 3 | 270134670 | Hyd. pump 5cm lh |
Загрузка ...
|
|
| 4 | 002331520 | Gasket |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009031051 | Allen screw |
Загрузка ...
|
|
| 7 | 009196021 | Male connector |
Загрузка ...
|
|
| 8 | 009210671 | Angle lug |
Загрузка ...
|
|
| 9 | 009200611 | High pressure hose line |
Загрузка ...
|
|
| 10 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 11 | 009208581 | Locking cone w. O-ring |
Загрузка ...
|
|
| 12 | 009208050 | Nozzle disc cap |
Загрузка ...
|
|
| 13 | 009193010 | Locking cone w. O-ring |
Загрузка ...
|
|
| 14 | 009208161 | Male connector |
Загрузка ...
|
|
| 15 | 009200611 | High pressure hose line |
Загрузка ...
|
|
| 16 | 900021060 | Angle union |
Загрузка ...
|
|
| 17 | 202236181 | Hydraulic line |
Загрузка ...
|
|
| 18 | 202236152 | Hyd. line |
Загрузка ...
|
|
| 25 | 009209011 | Male connector |
Загрузка ...
|
|
| 26 | 202227291 | Hyd. line |
Загрузка ...
|
|
| 27 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 28 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 29 | 270142240 | Hyd. hose |
Загрузка ...
|
|
| 30 | 204201030 | Hyd. line |
Загрузка ...
|
|
| 31 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 32 | 270118070 | Flat-Face coupling bushing |
Загрузка ...
|
|
| 33 | 204201020 | Hydraulic line |
Загрузка ...
|
|
| 34 | 270142311 | Hydraulic hose |
Загрузка ...
|
|
| 35 | 270137720 | Pipe clamp |
Загрузка ...
|
|
| 36 | 009251440 | Cover plate |
Загрузка ...
|
|
| 37 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 40 | 009251340 | Cover plate |
Загрузка ...
|
|
| 41 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 42 | 202230271 | Support f hydraulic line front |
Загрузка ...
|
|
| 43 | 009104130 | Washer |
Загрузка ...
|
|
| 44 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009087060 | Locknut |
Загрузка ...
|
|
| 46 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
|
| 47 | 009251360 | Cover plate |
Загрузка ...
|
|
| 48 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 49 | 009002422 | Нeх head bolt |
Загрузка ...
|
|
| 50 | 202206713 | Support fr hyd. line rear |
Загрузка ...
|
|
| 51 | 009106030 | Washer |
Загрузка ...
|
|
| 52 | 009251470 | Tube clamp-2 halves |
Загрузка ...
|
|
| 53 | 009251450 | Cover plate |
Загрузка ...
|
|
| 54 | 009014100 | Hex head bolt |
Загрузка ...
|
|
| 55 | 009210541 | Connector |
Загрузка ...
|
|
| 56 | 900017890 | Reducer fitting |
Загрузка ...
|
|
| 57 | 900032580 | Disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
