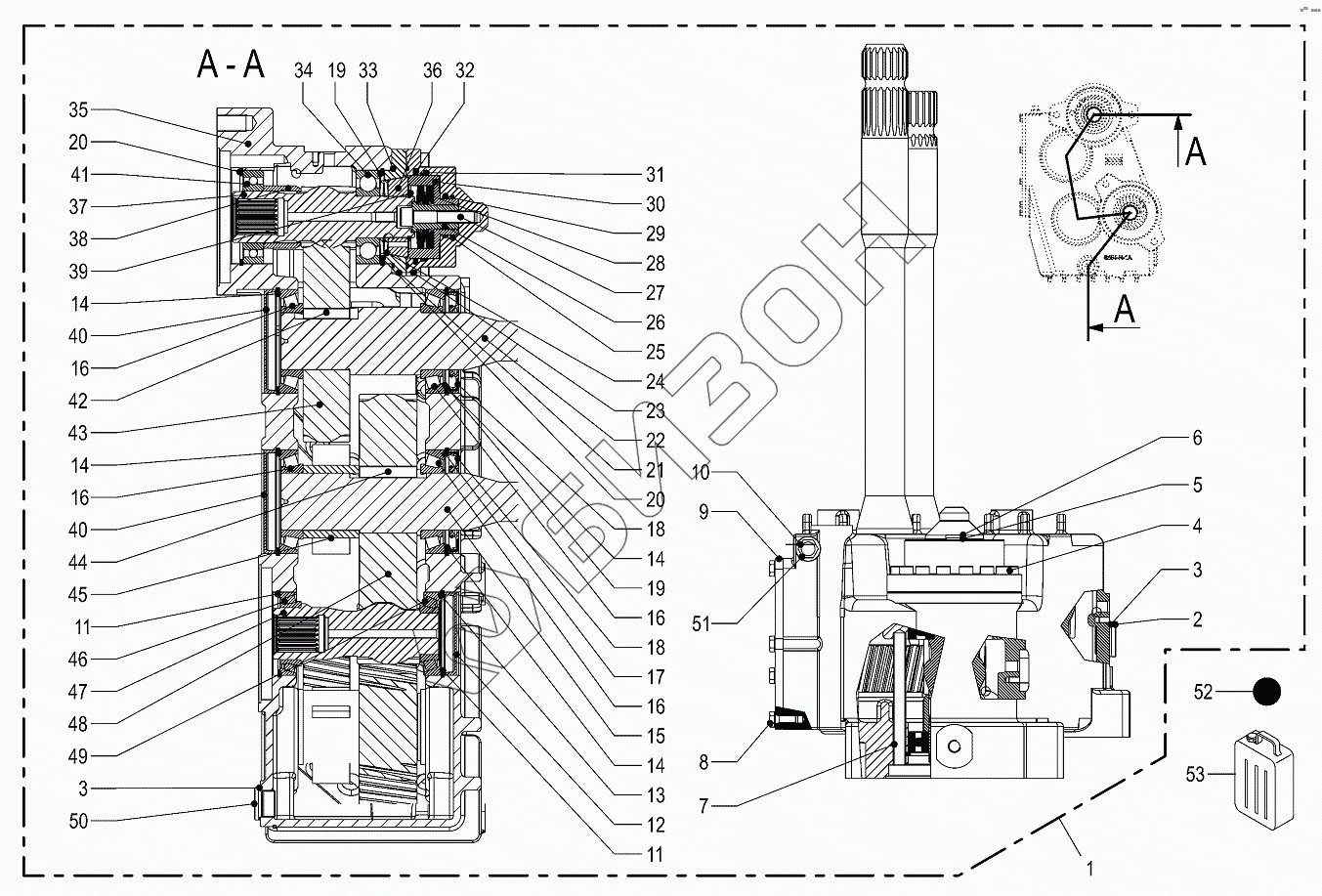

Графический каталог запасных частей к технике: KRONE BIG-X-630. Auxiliary gearbox
/78.gif)
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
14
14
14
15
16
16
16
16
17
18
18
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270166470 | Transfer gearbox with brake |
Загрузка ...
|
|
| 2 | 900031380 | Locking screw hexago. socket |
Загрузка ...
|
|
| 3 | 009377511 | Gasket ring |
Загрузка ...
|
|
| 4 | 900031360 | Cylinder screw hexagon socket |
Загрузка ...
|
|
| 5 | 009377161 | Gasket ring |
Загрузка ...
|
|
| 6 | 900031390 | Locking screw hexagonal socket |
Загрузка ...
|
|
| 7 | 270179950 | Tube |
Загрузка ...
|
|
| 8 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 9 | 270179860 | Gearbox housing cover |
Загрузка ...
|
|
| 10 | 270180150 | Ventilation filter |
Загрузка ...
|
|
| 11 | 009116730 | Circlip |
Загрузка ...
|
|
| 12 | 900004260 | Sealing cap |
Загрузка ...
|
|
| 13 | 900005950 | Shim ring |
Загрузка ...
|
|
| 13 | 900005940 | Shim ring |
Загрузка ...
|
|
| 13 | 900005930 | Shim ring |
Загрузка ...
|
|
| 14 | 009116860 | Circlip |
Загрузка ...
|
|
| 15 | 270179920 | Profile shaft |
Загрузка ...
|
|
| 16 | 009321100 | Taper roller bearing |
Загрузка ...
|
|
| 17 | 009109250 | Shim ring |
Загрузка ...
|
|
| 17 | 009109260 | Shim ring |
Загрузка ...
|
|
| 17 | 009109510 | Shim ring |
Загрузка ...
|
|
| 18 | 009360760 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 19 | 900031400 | Shim ring |
Загрузка ...
|
|
| 19 | 900031410 | Shim ring |
Загрузка ...
|
|
| 19 | 900031420 | Shim ring |
Загрузка ...
|
|
| 20 | 009116800 | Circlip |
Загрузка ...
|
|
| 21 | 270179960 | Flange |
Загрузка ...
|
|
| 22 | 270179890 | Profile shaft |
Загрузка ...
|
|
| 23 | 270179980 | Cylinder |
Загрузка ...
|
|
| 24 | 270180010 | Belleville spring |
Загрузка ...
|
|
| 25 | 900031310 | Turcon seal ring |
Загрузка ...
|
|
| 26 | 270180000 | Bushing |
Загрузка ...
|
|
| 27 | 009031440 | Allen screw |
Загрузка ...
|
|
| 28 | 270180110 | Belleville spring |
Загрузка ...
|
|
| 29 | 900031330 | Guide ring |
Загрузка ...
|
|
| 30 | 270179990 | Plunger |
Загрузка ...
|
|
| 31 | 900031340 | Guide ring |
Загрузка ...
|
|
| 32 | 900031320 | Turcon seal ring |
Загрузка ...
|
|
| 33 | 900031350 | O-ring seal |
Загрузка ...
|
|
| 34 | 900031290 | Grooved ball bearing |
Загрузка ...
|
|
| 35 | 270179850 | Gearbox housing |
Загрузка ...
|
|
| 36 | 270179970 | profile ring |
Загрузка ...
|
|
| 37 | 270179870 | Spur pinion shaft |
Загрузка ...
|
|
| 38 | 270179930 | Bushing |
Загрузка ...
|
|
| 39 | 009115180 | Circlip |
Загрузка ...
|
|
| 40 | 900012590 | Sealing cap |
Загрузка ...
|
|
| 41 | 900031270 | Grooved ball bearing |
Загрузка ...
|
|
| 42 | 900031480 | Fit-in key |
Загрузка ...
|
|
| 43 | 270179880 | Spur gear |
Загрузка ...
|
|
| 44 | 009152470 | Fit-in key |
Загрузка ...
|
|
| 45 | 270179940 | Bushing |
Загрузка ...
|
|
| 46 | 009321770 | Taper roller bearing |
Загрузка ...
|
|
| 47 | 270179900 | Spur pinion shaft |
Загрузка ...
|
|
| 48 | 270179910 | Spur gear |
Загрузка ...
|
|
| 49 | 009321070 | Taper roller bearing |
Загрузка ...
|
|
| 50 | 900031380 | Locking screw hexago. socket |
Загрузка ...
|
|
| 51 | 009450910 | Gasket ring |
Загрузка ...
|
|
| 52 | 270084060 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 53 | 270084900 | Oil-Id.-no.= 20ltr |
Загрузка ...
|
