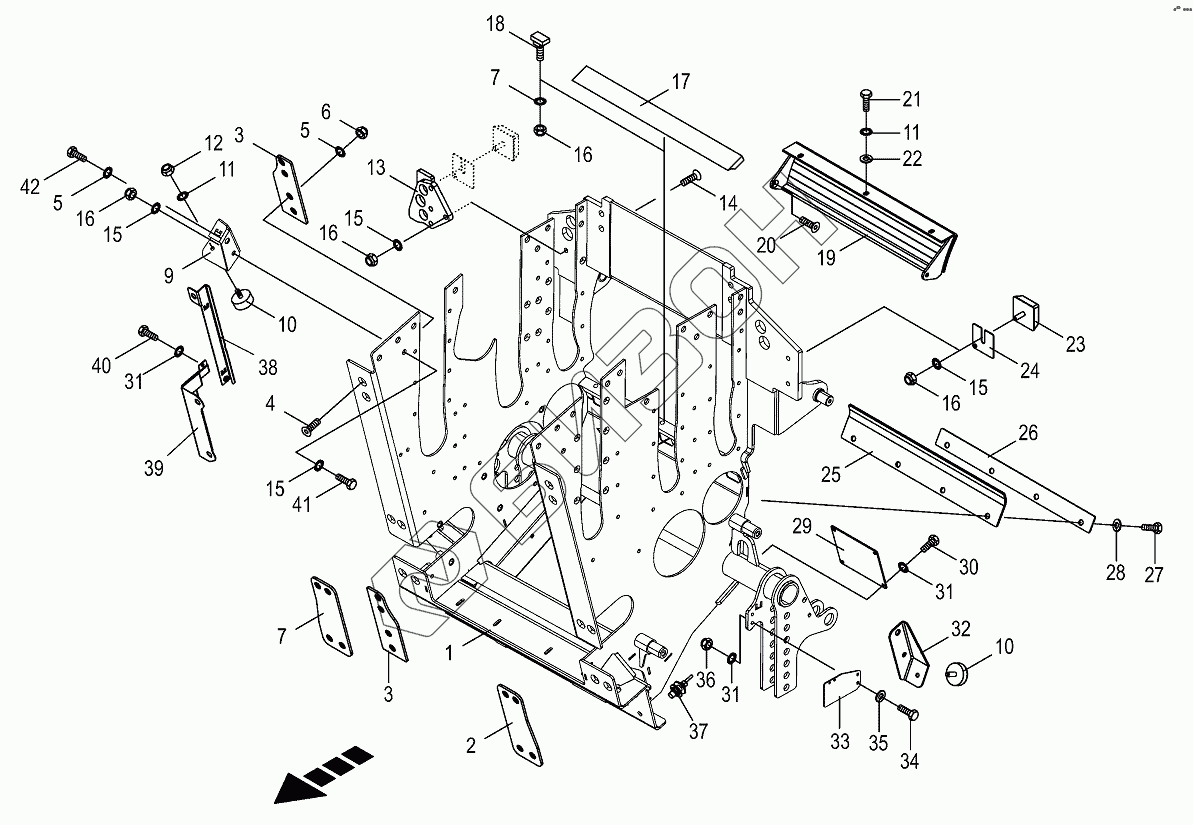

Графический каталог запасных частей к технике: KRONE BIG-X-630. Feeder Housing
/2.gif)
1
2
3
3
4
5
5
6
7
7
9
10
10
11
11
12
13
14
15
15
15
15
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202210784 | Base frame |
Загрузка ...
|
|
| 2 | 202210822 | Connector |
Загрузка ...
|
|
| 3 | 202211190 | Connector |
Загрузка ...
|
|
| 4 | 009040192 | Countersunkscrew |
Загрузка ...
|
|
| 5 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087190 | Locknut |
Загрузка ...
|
|
| 7 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 9 | 202210801 | Pad support top, right |
Загрузка ...
|
|
| 10 | 009242601 | Rubber pad |
Загрузка ...
|
|
| 11 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009087580 | Locknut |
Загрузка ...
|
|
| 13 | 202210850 | Buffer holder |
Загрузка ...
|
|
| 14 | 009040711 | Countersunkscrew |
Загрузка ...
|
|
| 14 | 009040161 | Countersunkscrew |
Загрузка ...
|
|
| 15 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009087010 | Locknut |
Загрузка ...
|
|
| 17 | 202210812 | Stripper |
Загрузка ...
|
|
| 18 | 900003440 | T-slot bolt |
Загрузка ...
|
|
| 19 | 200286361 | Drum shell |
Загрузка ...
|
|
| 20 | 900020900 | Countersunkscrew |
Загрузка ...
|
|
| 21 | 900023060 | Hexagon head screw |
Загрузка ...
|
|
| 22 | 009103530 | Washer |
Загрузка ...
|
|
| 23 | 009242180 | Rubber pad |
Загрузка ...
|
|
| 24 | 002175111 | Enclosure |
Загрузка ...
|
|
| 25 | 202223330 | Rubber tray |
Загрузка ...
|
|
| 26 | 202223300 | Holding plate |
Загрузка ...
|
|
| 27 | 009002531 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009103660 | Washer |
Загрузка ...
|
|
| 29 | 202210830 | Cover |
Загрузка ...
|
|
| 30 | 900022620 | Screw |
Загрузка ...
|
|
| 31 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 32 | 202210790 | Pad support top, left |
Загрузка ...
|
|
| 33 | 202211251 | Distributor support |
Загрузка ...
|
|
| 34 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009104130 | Washer |
Загрузка ...
|
|
| 36 | 009087060 | Locknut |
Загрузка ...
|
|
| 37 | 003024092 | Namur sensor Namur M12 |
Загрузка ...
|
|
| 38 | 202269530 | Cable duct top |
Загрузка ...
|
|
| 39 | 202269571 | Cable duct bottom |
Загрузка ...
|
|
| 40 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 42 | 900015020 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
