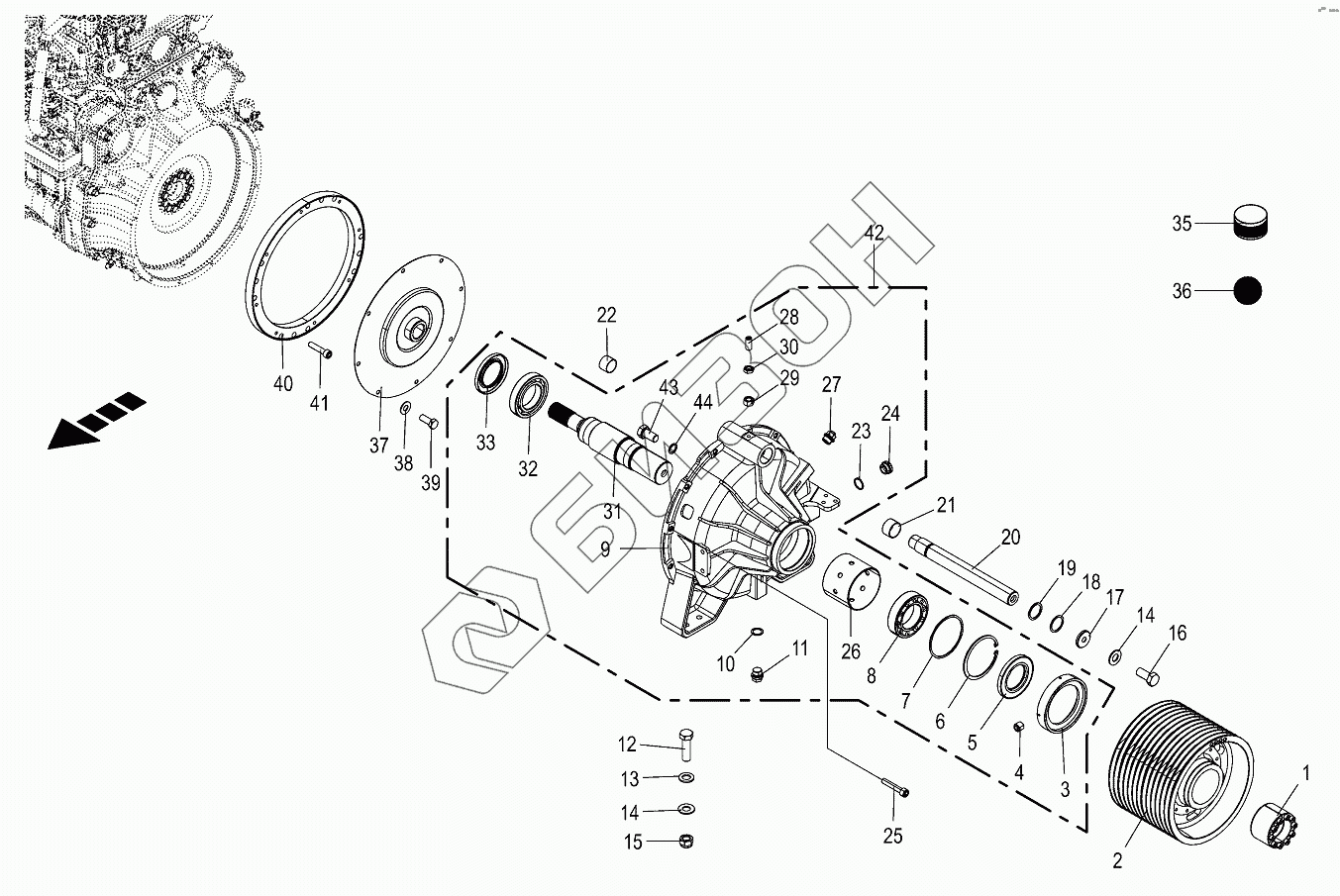

Графический каталог запасных частей к технике: KRONE BIG-X-630. Power takeoff
/83.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 900001350 | 900001350 | Allen screw |
Загрузка ...
|
|
| 1 | 009400931 | Cone-type tensioner-69 Nm |
Загрузка ...
|
|
| 2 | 270092712 | V-belt pulley |
Загрузка ...
|
|
| 3 | 202203072 | Labyrinth ring |
Загрузка ...
|
|
| 4 | 009057111 | Threaded pin |
Загрузка ...
|
|
| 5 | 900028460 | Radial-WDR |
Загрузка ...
|
|
| 6 | 009116980 | Circlip |
Загрузка ...
|
|
| 7 | 900020150 | Supporting disc |
Загрузка ...
|
|
| 8 | 009319220 | Pendular roller bearing |
Загрузка ...
|
|
| 9 | 202215993 | Engine flange |
Загрузка ...
|
|
| 10 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 11 | 009060101 | Screw plug |
Загрузка ...
|
|
| 12 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009103031 | Washer |
Загрузка ...
|
|
| 14 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009087190 | Locknut |
Загрузка ...
|
|
| 16 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 17 | 202226640 | Washer |
Загрузка ...
|
|
| 18 | 009108980 | Shim ring |
Загрузка ...
|
|
| 18 | 009108990 | Shim ring |
Загрузка ...
|
|
| 18 | 009108770 | Shim ring |
Загрузка ...
|
|
| 19 | 009107321 | Supporting disc |
Загрузка ...
|
|
| 20 | 202215870 | Axle pin |
Загрузка ...
|
|
| 21 | 009353490 | Bearing bush |
Загрузка ...
|
|
| 22 | 009353430 | Bearing bush |
Загрузка ...
|
|
| 23 | 009377511 | Gasket ring |
Загрузка ...
|
|
| 24 | 270133110 | Oil sight glass |
Загрузка ...
|
|
| 25 | 900021970 | Cylinder screw hexagon socket |
Загрузка ...
|
|
| 26 | 202243161 | Tube |
Загрузка ...
|
|
| 27 | 270089720 | Air bleed valve |
Загрузка ...
|
|
| 28 | 900001180 | Threaded pin |
Загрузка ...
|
|
| 29 | 009082150 | Hex nut |
Загрузка ...
|
|
| 30 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 31 | 202215851 | Motor output shaft |
Загрузка ...
|
|
| 32 | 900029440 | Grooved ball bearing |
Загрузка ...
|
|
| 33 | 900028470 | Radial-WDR WASY |
Загрузка ...
|
|
| 35 | 270091211 | Lubricant-Loctite 8150 |
Загрузка ...
|
|
| 36 | 009260291 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 37 | 270081381 | Torsion silencer |
Загрузка ...
|
|
| 38 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 39 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 40 | 200289791 | Adapter ring |
Загрузка ...
|
|
| 41 | 009031111 | Allen screw |
Загрузка ...
|
|
| 42 | 202264271 | Power takeoff assembl. |
Загрузка ...
|
|
| 43 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009377210 | Gasket ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
