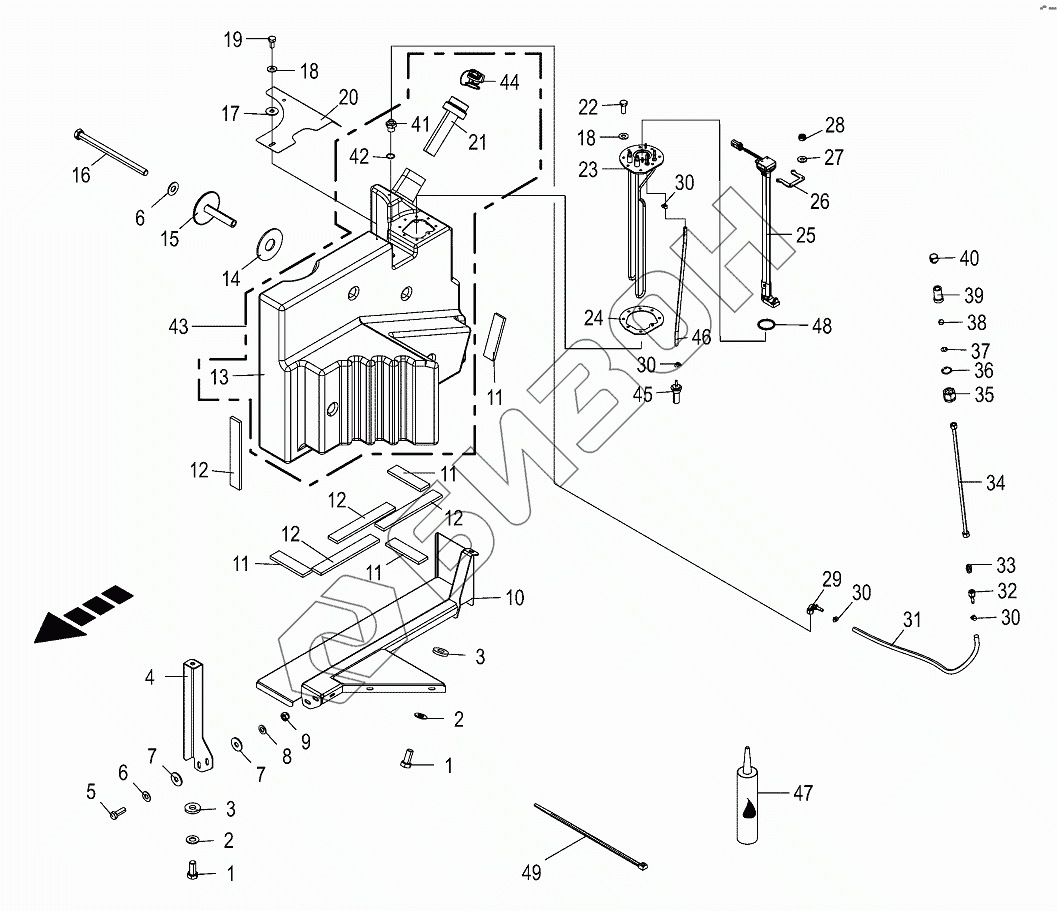

Графический каталог запасных частей к технике: KRONE BIG-X-630. SCR tank

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
4
5
6
6
7
7
8
9
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 009006740 Hex head bolt
Загрузка ...
2 009099121 Detent edged washer
Загрузка ...
3 009103620 Washer
Загрузка ...
4 202254100 Back beam holder SCR tank
Загрузка ...
5 009006570 Hex head bolt
Загрузка ...
6 009099101 Detent edged washer
Загрузка ...
7 009106090 Washer
Загрузка ...
8 009105061 Washer
Загрузка ...
9 009087010 Locknut
Загрузка ...
10 202221912 Back beam SCR tank
Загрузка ...
11 202221982 Rubber plate
Загрузка ...
12 202221962 Rubber plate
Загрузка ...
13 270106963 SCR tank 130 l
Загрузка ...
14 202272140 Spacer
Загрузка ...
15 202254330 Spacer
Загрузка ...
16 009011241 Hex head bolt
Загрузка ...
17 009106030 Washer
Загрузка ...
18 009099081 Detent edged washer
Загрузка ...
19 009006120 Hex head bolt
Загрузка ...
20 202272511 Guard sheet SCR-tank
Загрузка ...
21 270163620 Nozzle tank cover SCR
Загрузка ...
22 900001910 Hex head bolt-special
Загрузка ...
23 202297760 SCR-unloading module with heating
Загрузка ...
24 202297771 Surface seal SCR tank rubber
Загрузка ...
25 200844580 Sensor urea
Загрузка ...
26 202297780 Clamping plate
Загрузка ...
27 009099061 Detent edged washer
Загрузка ...
28 009087041 Locknut
Загрузка ...
29 270164120 Press nipple
Загрузка ...
30 009240011 Tube clip
Загрузка ...
31 202244971 Tank ventilat. line SCR
Загрузка ...
32 270121740 Press nipple
Загрузка ...
33 009210541 Connector
Загрузка ...
34 204209040 Ventilation line
Загрузка ...
35 009199240 Reducer fitting
Загрузка ...
36 009116050 Circlip
Загрузка ...
37 202280290 Breather
Загрузка ...
38 270149680 Rubber-valve
Загрузка ...
39 202278492 Safety valve breather
Загрузка ...
40 009198031 Breather
Загрузка ...
41 204200470 Screw-in support SCR-tank Rd
Загрузка ...
42 900026560 O-ring
Загрузка ...
43 204200480 SCR-tank assembled
Загрузка ...
44 270163630 Tank cover for SCR nozzle
Загрузка ...
45 270147000 Intake brace
Загрузка ...
46 202277101 Suction line
Загрузка ...
47 270115590 Instant adhesive
Загрузка ...
48 900027610 O-ring seal
Загрузка ...
49 009226711 Cable band
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
