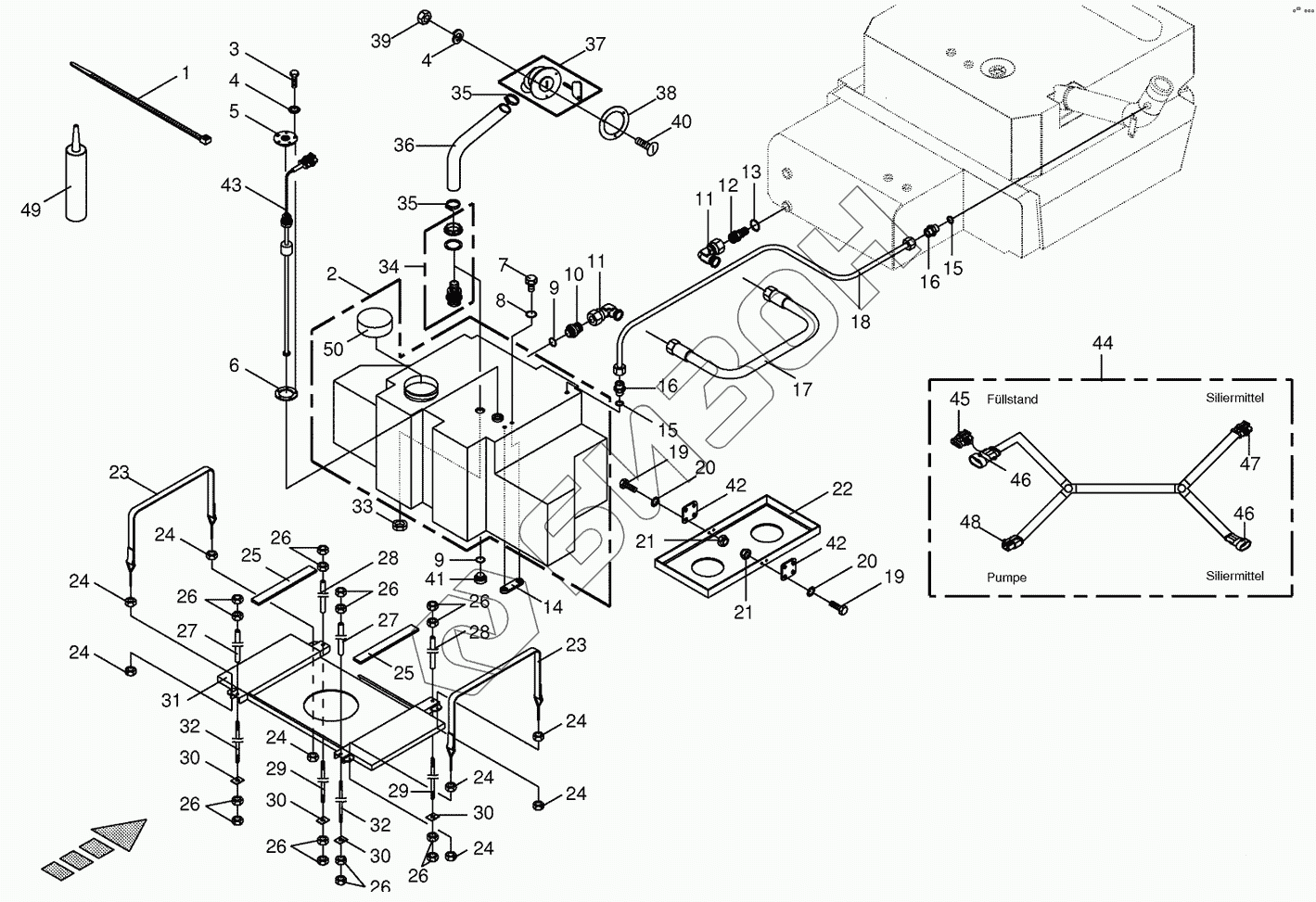

Графический каталог запасных частей к технике: KRONE BIG-X-650. Auxiliary tank
1
2
3
4
4
5
6
7
8
9
9
10
11
11
12
13
14
15
15
16
16
17
18
19
19
20
20
21
21
22
23
23
24
24
24
24
24
24
24
24
25
25
26
26
26
26
26
26
26
26
27
27
28
28
29
29
30
30
30
30
31
32
32
34
35
35
36
37
38
39
40
41
42
42
43
44
45
46
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009226711 | Cable band |
Загрузка ...
|
|
| 2 | 002141710 | Auxiliary tank |
Загрузка ...
|
|
| 3 | 009002920 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009100310 | Spring washer |
Загрузка ...
|
|
| 5 | 002132370 | Sensor support |
Загрузка ...
|
|
| 6 | 009400460 | Gasket |
Загрузка ...
|
|
| 7 | 002158050 | Drain bolt |
Загрузка ...
|
|
| 8 | 009376370 | O-ring |
Загрузка ...
|
|
| 9 | 009538840 | O-ring |
Загрузка ...
|
|
| 10 | 200202230 | Connection |
Загрузка ...
|
|
| 11 | 009208220 | Angle lug |
Загрузка ...
|
|
| 12 | 200202240 | Connection |
Загрузка ...
|
|
| 13 | 009376340 | O-ring |
Загрузка ...
|
|
| 14 | 002147330 | Threaded piece |
Загрузка ...
|
|
| 15 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 16 | 009209011 | Male connector |
Загрузка ...
|
|
| 17 | 009201000 | Disel hose |
Загрузка ...
|
|
| 18 | 002141320 | Ventilation line |
Загрузка ...
|
|
| 19 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009087580 | Locknut |
Загрузка ...
|
|
| 22 | 002145660 | Hose guard |
Загрузка ...
|
|
| 23 | 002145700 | Tension band |
Загрузка ...
|
|
| 24 | 009082100 | Hex nut |
Загрузка ...
|
|
| 25 | 002141460 | Rubber coat-below |
Загрузка ...
|
|
| 26 | 009082200 | Hex nut |
Загрузка ...
|
|
| 27 | 002147290 | Spacer tube-back |
Загрузка ...
|
|
| 28 | 002147300 | Spacer tube-front |
Загрузка ...
|
|
| 29 | 002141490 | Threaded spindle-front |
Загрузка ...
|
|
| 30 | 002253440 | Pressure plate |
Загрузка ...
|
|
| 31 | 002145800 | Subsurface |
Загрузка ...
|
|
| 32 | 002141390 | Threaded spindle-back |
Загрузка ...
|
|
| 34 | 270013270 | Filler neck |
Загрузка ...
|
|
| 35 | 009240020 | Tube clip |
Загрузка ...
|
|
| 36 | 200216840 | Hose |
Загрузка ...
|
|
| 37 | 270000040 | Filler neck |
Загрузка ...
|
|
| 38 | 200201920 | Tank lug support |
Загрузка ...
|
|
| 39 | 009082071 | Hex nut |
Загрузка ...
|
|
| 40 | 009037450 | Allen screw |
Загрузка ...
|
|
| 41 | 002147320 | Screw plug |
Загрузка ...
|
|
| 42 | 200215430 | Spacer plate |
Загрузка ...
|
|
| 43 | 003050420 | Sensor |
Загрузка ...
|
|
| 44 | 200800461 | Wiring harness |
Загрузка ...
|
|
| 45 | 003029670 | Blind bushing plug-3-pole |
Загрузка ...
|
|
| 46 | 003023550 | Coupling socket-3-pole |
Загрузка ...
|
|
| 47 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 48 | 003033160 | Plug-2-pole |
Загрузка ...
|
|
| 49 | 003037740 | Gluten |
Загрузка ...
|
|
| 50 | 270022060 | Tank cap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
