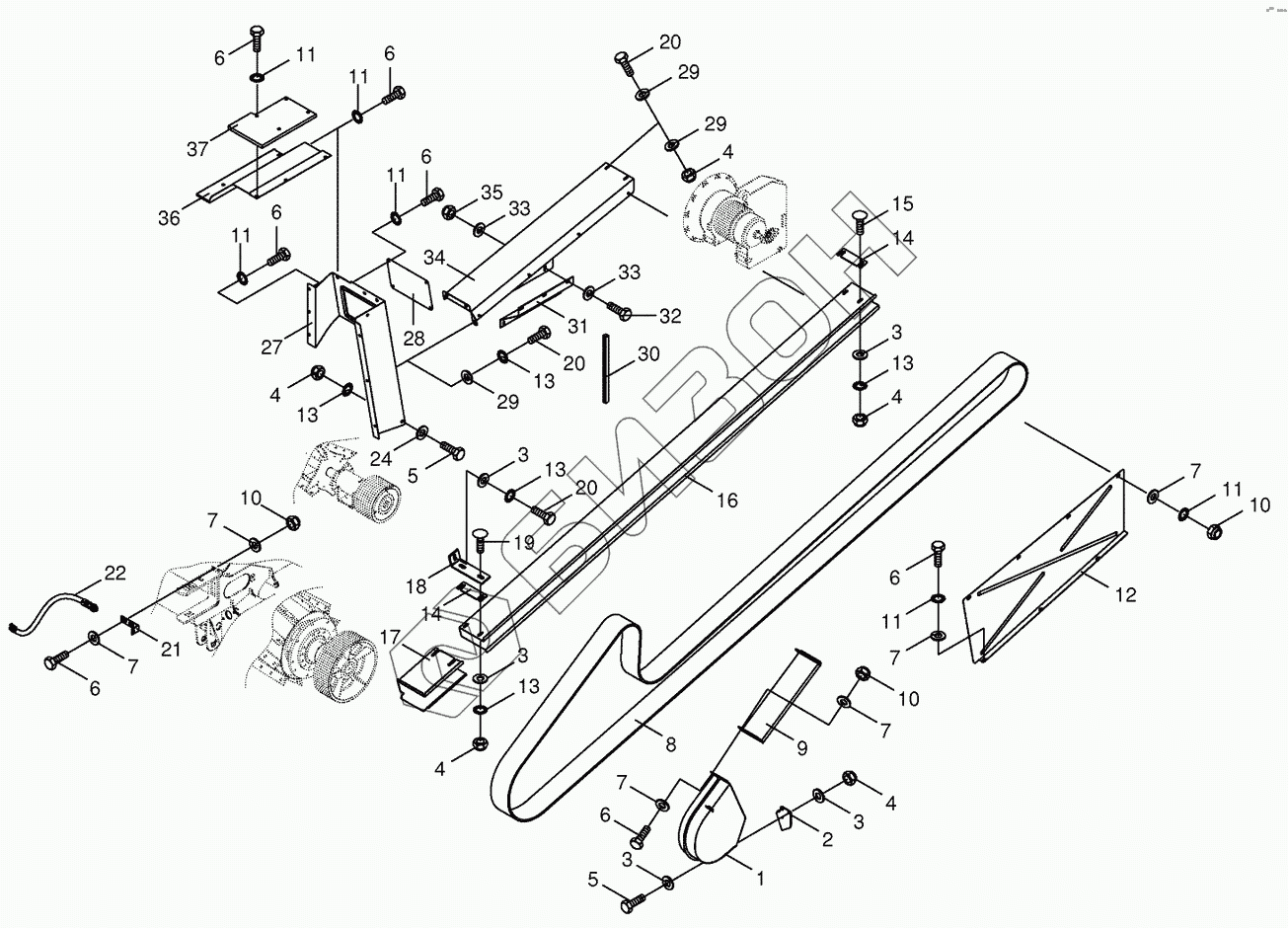

Графический каталог запасных частей к технике: KRONE BIG-X-650. Belt guide- main drive
1
2
3
3
3
3
3
4
4
4
4
4
5
5
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
10
10
11
11
11
11
11
11
12
13
13
13
13
13
14
14
15
16
17
18
19
20
20
20
21
22
24
27
28
29
29
29
30
31
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002155211 | Belt guard |
Загрузка ...
|
|
| 2 | 200204450 | Guard support |
Загрузка ...
|
|
| 3 | 009103611 | Washer |
Загрузка ...
|
|
| 4 | 009087580 | Locknut |
Загрузка ...
|
|
| 5 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009106030 | Washer |
Загрузка ...
|
|
| 8 | 002279101 | Power band |
Загрузка ...
|
|
| 9 | 002155230 | Belt covering-front |
Загрузка ...
|
|
| 10 | 009087060 | Locknut |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 200214410 | Cover plate |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 002145120 | Enclosure |
Загрузка ...
|
|
| 15 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 16 | 200214440 | Belt guide |
Загрузка ...
|
|
| 17 | 002156070 | Belt guide |
Загрузка ...
|
|
| 18 | 002156100 | Fastening angle |
Загрузка ...
|
|
| 19 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 20 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002261211 | Initiator retainer |
Загрузка ...
|
|
| 22 | 003024091 | Namursensor |
Загрузка ...
|
|
| 24 | 009104140 | Washer |
Загрузка ...
|
|
| 27 | 200214660 | Seperating box-left front |
Загрузка ...
|
|
| 28 | 002131780 | Cover |
Загрузка ...
|
|
| 29 | 009103530 | Washer |
Загрузка ...
|
|
| 30 | 009386941 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 31 | 200214670 | Cover plate |
Загрузка ...
|
|
| 32 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009106090 | Washer |
Загрузка ...
|
|
| 34 | 200215480 | Belt guard |
Загрузка ...
|
|
| 35 | 009087010 | Locknut |
Загрузка ...
|
|
| 36 | 002177800 | Step plate |
Загрузка ...
|
|
| 37 | 002177790 | Cover |
Загрузка ...
|
