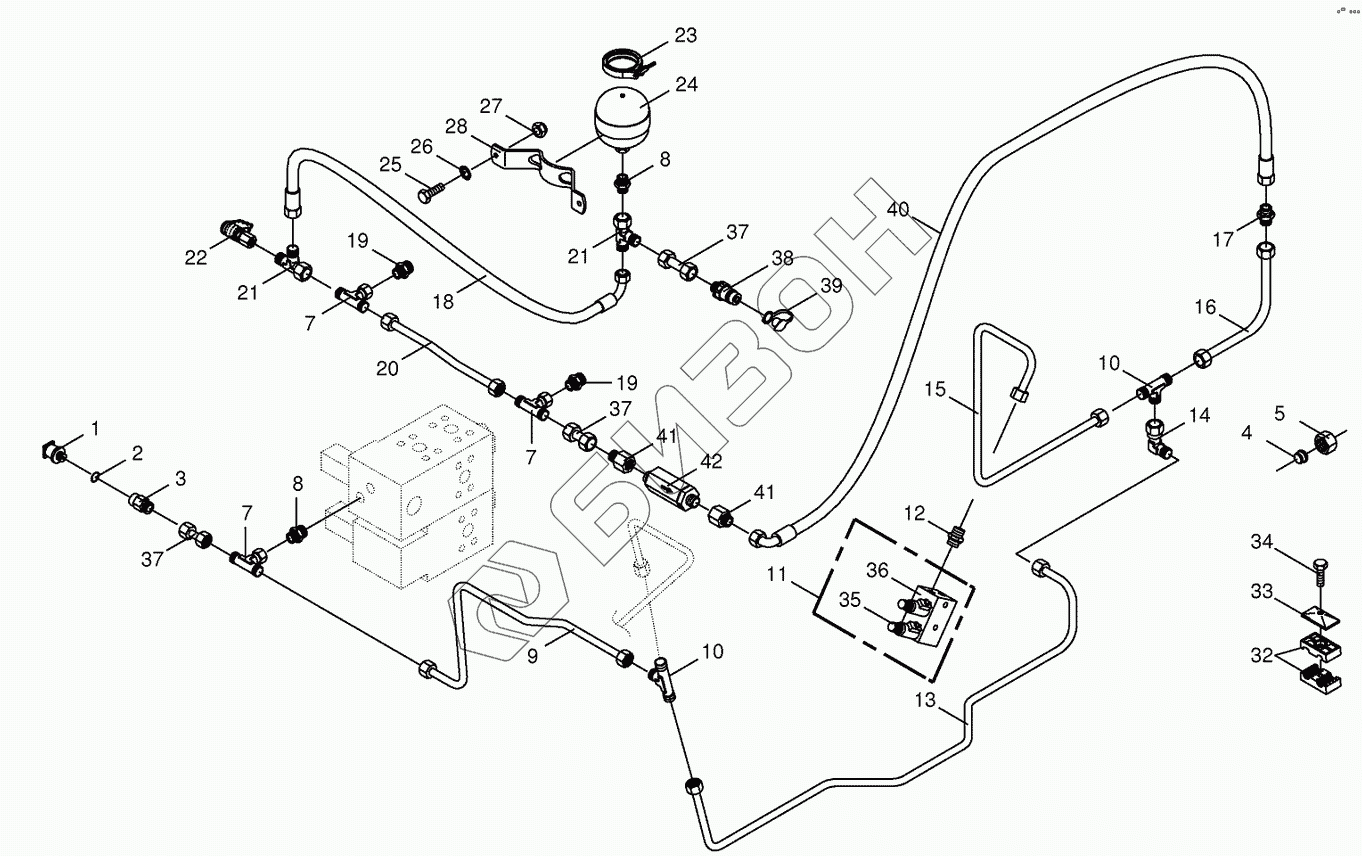

Графический каталог запасных частей к технике: KRONE BIG-X-650. Charge pressure lines- back
1
2
3
4
5
7
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
32
33
34
35
36
37
37
37
38
39
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009190700 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 1 | 003021891 | Pressure switch |
Загрузка ...
|
|
| 2 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 3 | 009199550 | Unscrewing connection |
Загрузка ...
|
|
| 4 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 5 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 7 | 009210771 | T-connector |
Загрузка ...
|
|
| 8 | 009209011 | Male connector |
Загрузка ...
|
|
| 9 | 002191830 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 10 | 009210711 | T connector |
Загрузка ...
|
|
| 11 | 009191261 | Valve block |
Загрузка ...
|
|
| 12 | 009210602 | Male connector |
Загрузка ...
|
|
| 13 | 002191820 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 14 | 009210671 | Angle lug |
Загрузка ...
|
|
| 15 | 002191840 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 16 | 003601940 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 009210541 | Connector |
Загрузка ...
|
|
| 18 | 009212581 | High pressure hose line |
Загрузка ...
|
|
| 19 | 009208951 | Male connector |
Загрузка ...
|
|
| 20 | 002191400 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 21 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 22 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 23 | 009240300 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 24 | 009196070 | Pressure accumulator |
Загрузка ...
|
|
| 25 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009082120 | Hex nut |
Загрузка ...
|
|
| 28 | 002312090 | Accumulator support |
Загрузка ...
|
|
| 32 | 009251580 | Tube clamp-2 halves |
Загрузка ...
|
|
| 33 | 009251340 | Cover plate |
Загрузка ...
|
|
| 34 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009191411 | Pressure regulator-cpl. |
Загрузка ...
|
|
| 36 | 009190280 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 37 | 002307430 | Double nipple |
Загрузка ...
|
|
| 38 | 009211450 | Connector plug |
Загрузка ...
|
|
| 39 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 40 | 009200950 | High pressure hose line |
Загрузка ...
|
|
| 41 | 009211601 | Reducer fitting |
Загрузка ...
|
|
| 42 | 009191690 | High pressure filter |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
