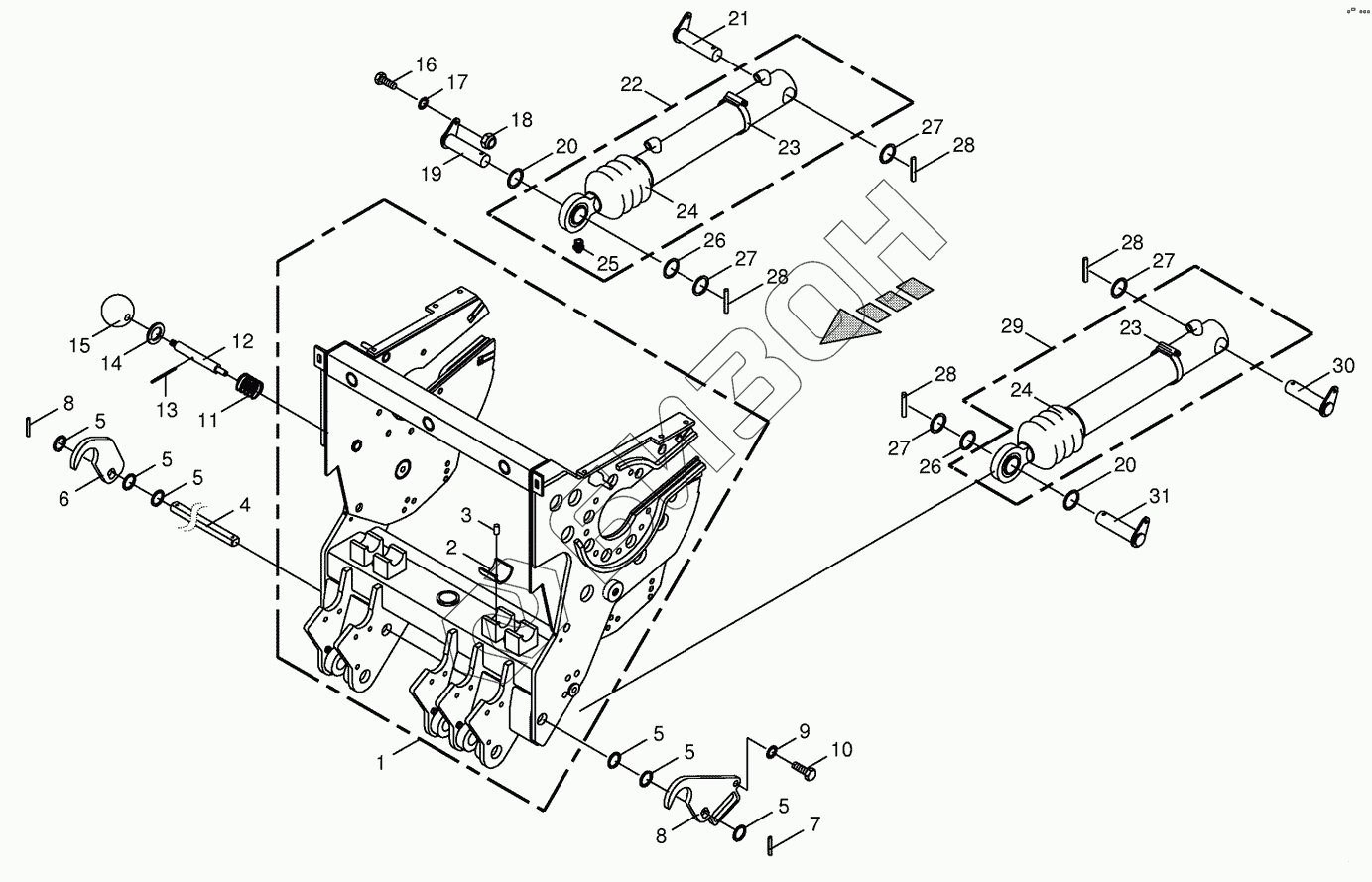

Графический каталог запасных частей к технике: KRONE BIG-X-650. Chopping drum support
1
2
3
4
5
5
5
5
5
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
20
20
21
22
23
23
23
23
24
24
25
26
26
27
27
27
27
28
28
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188070 | 009188070 | Sealing set |
Загрузка ...
|
|
| 009187012 | 009187012 | Sealing set |
Загрузка ...
|
|
| 1 | 002164013 | Base frame |
Загрузка ...
|
|
| 2 | 002216411 | Sliding bushing |
Загрузка ...
|
|
| 3 | 009131810 | Grooved pin |
Загрузка ...
|
|
| 4 | 002178031 | Shaft |
Загрузка ...
|
|
| 5 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 6 | 002178023 | Hook |
Загрузка ...
|
|
| 7 | 009126721 | Roll pin |
Загрузка ...
|
|
| 8 | 002178003 | Hook |
Загрузка ...
|
|
| 9 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 10 | 002171153 | Pin |
Загрузка ...
|
|
| 11 | 002700400 | Pressure spring |
Загрузка ...
|
|
| 12 | 002163992 | Safety pin |
Загрузка ...
|
|
| 13 | 009126182 | Roll pin |
Загрузка ...
|
|
| 14 | 002280311 | Washer |
Загрузка ...
|
|
| 15 | 009195090 | Ball knob |
Загрузка ...
|
|
| 16 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009087580 | Locknut |
Загрузка ...
|
|
| 20 | 009108850 | Shim ring |
Загрузка ...
|
|
| 21 | 002164711 | Pin |
Загрузка ...
|
|
| 22 | 009185251 | Hydraulic cylinder |
Загрузка ...
|
|
| 23 | 009240040 | Tube clip |
Загрузка ...
|
|
| 23 | 009240050 | Tube clip |
Загрузка ...
|
|
| 23 | 009240070 | Tube clip |
Загрузка ...
|
|
| 24 | 009187980 | Bellows |
Загрузка ...
|
|
| 25 | 009192020 | Grease niple |
Загрузка ...
|
|
| 26 | 001442385 | Washer |
Загрузка ...
|
|
| 27 | 009106611 | Washer |
Загрузка ...
|
|
| 28 | 009126482 | Roll pin |
Загрузка ...
|
|
| 29 | 002171142 | Hydraulic cylinder |
Загрузка ...
|
|
| 30 | 002144300 | Pin |
Загрузка ...
|
|
| 31 | 002144290 | Pin |
Загрузка ...
|
