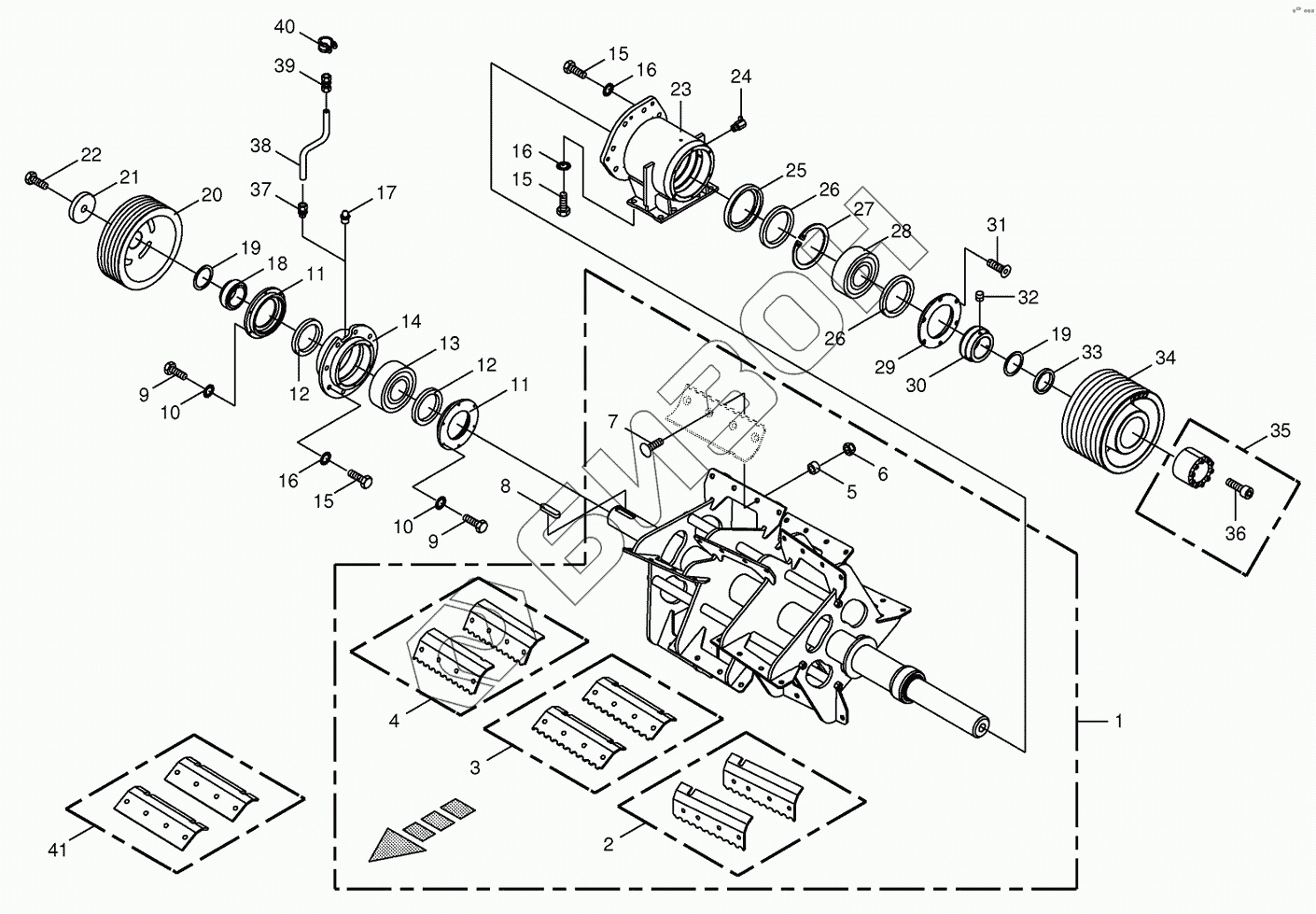

Графический каталог запасных частей к технике: KRONE BIG-X-650. Discharge accelerator- 12 paddle
1
2
2
3
3
4
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
15
15
16
16
16
17
18
19
19
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002244978 | Rotor |
Загрузка ...
|
|
| 2 | 002161300 | Elevator paddle-left 1, L1, by pairs |
Загрузка ...
|
|
| 2 | 002161310 | Elevator paddle-left 2, L2, by pairs |
Загрузка ...
|
|
| 3 | 002161320 | Elevator paddle-middle 1, M1, by pairs |
Загрузка ...
|
|
| 3 | 002161330 | Elevator paddle-middle 2, M2, by pairs |
Загрузка ...
|
|
| 4 | 002161350 | Elevator paddle-right 2, R2, by pairs |
Загрузка ...
|
|
| 4 | 002161340 | Elevator paddle-right 1, R1, by pairs |
Загрузка ...
|
|
| 5 | 002276802 | Bushing |
Загрузка ...
|
|
| 6 | 009087010 | Locknut |
Загрузка ...
|
|
| 7 | 009040653 | Countersunkscrew |
Загрузка ...
|
|
| 8 | 009150040 | Fit-in key |
Загрузка ...
|
|
| 9 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 11 | 002219510 | Ring |
Загрузка ...
|
|
| 12 | 009360610 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 13 | 009319000 | Pendular roller bearing |
Загрузка ...
|
|
| 14 | 002219504 | Bearing housing-right |
Загрузка ...
|
|
| 15 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009191050 | Grease niple |
Загрузка ...
|
|
| 18 | 002219400 | Bushing |
Загрузка ...
|
|
| 19 | 009110051 | Shim ring |
Загрузка ...
|
|
| 19 | 009109690 | Shim ring |
Загрузка ...
|
|
| 20 | 002245393 | Pulley |
Загрузка ...
|
|
| 21 | 002219992 | End plate |
Загрузка ...
|
|
| 22 | 009003520 | Hex head bolt-left-hand thread |
Загрузка ...
|
|
| 23 | 002236495 | Bearing housing-left |
Загрузка ...
|
|
| 24 | 009191070 | Grease niple |
Загрузка ...
|
|
| 25 | 002236770 | Ring |
Загрузка ...
|
|
| 26 | 009360560 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 27 | 009116980 | Circlip |
Загрузка ...
|
|
| 28 | 009319210 | Pendular roller bearing |
Загрузка ...
|
|
| 29 | 002236780 | Outer ring |
Загрузка ...
|
|
| 30 | 002236761 | Ring-outside |
Загрузка ...
|
|
| 31 | 009040232 | Countersunkscrew |
Загрузка ...
|
|
| 32 | 009059331 | Threaded pin |
Загрузка ...
|
|
| 33 | 002179530 | Spacer ring |
Загрузка ...
|
|
| 34 | 002179141 | Pulley |
Загрузка ...
|
|
| 35 | 009403200 | Set of tensioning parts-35 Nm |
Загрузка ...
|
|
| 36 | 009016700 | Allen screw |
Загрузка ...
|
|
| 37 | 270011250 | Screw-in connection-optional |
Загрузка ...
|
|
| 38 | 270011280 | Tube-optional |
Загрузка ...
|
|
| 39 | 270011260 | Reducer fitting-optional |
Загрузка ...
|
|
| 40 | 270011270 | Tube clip w. rubber-optional |
Загрузка ...
|
|
| 41 | 200208560 | Elevator paddle-by pairs |
Загрузка ...
|
|
| 41 | 200233090 | Elevator paddle-HD, by pairs |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
