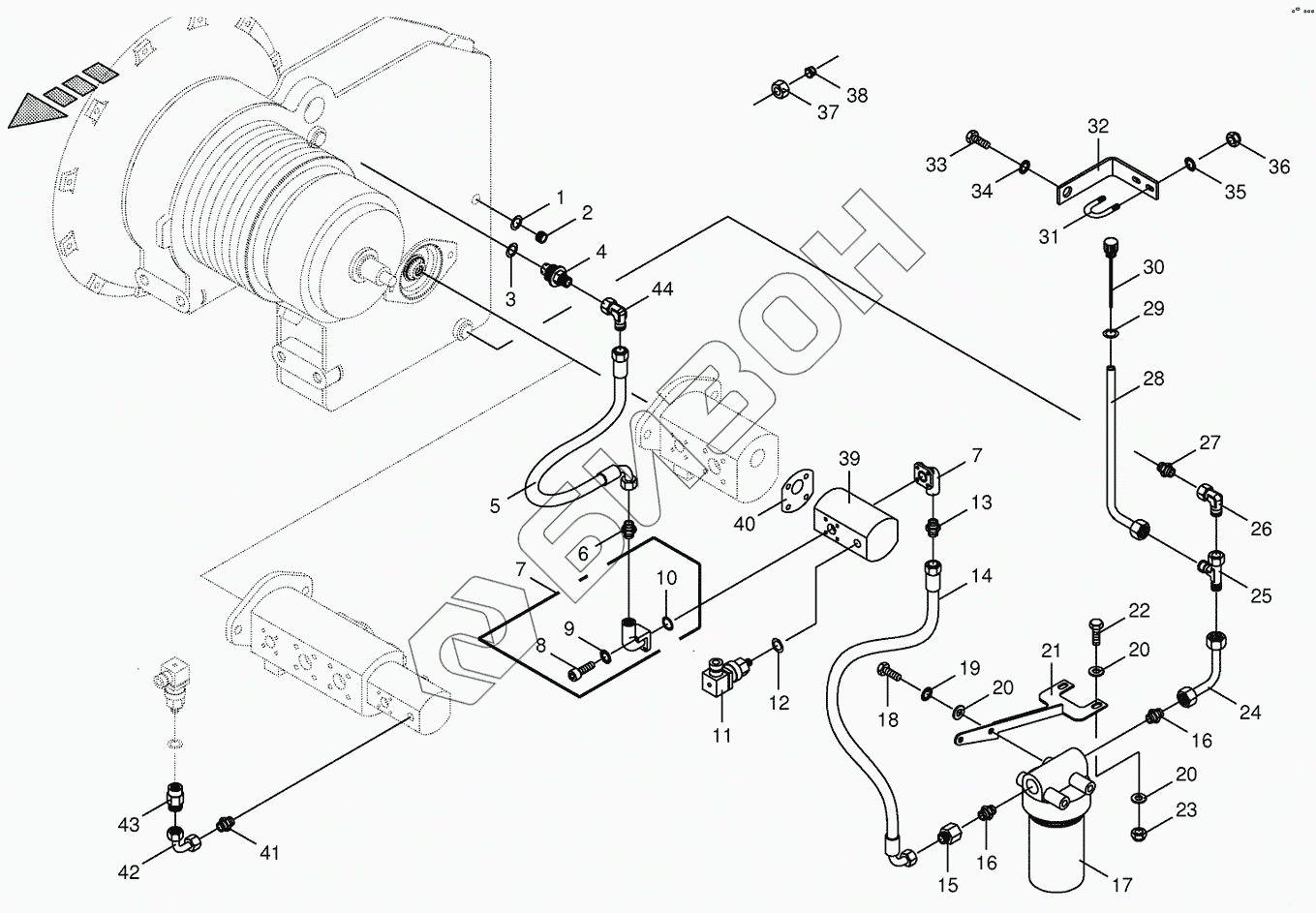

Графический каталог запасных частей к технике: KRONE BIG-X-650. Gear oil cooler
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 900004000 | 900004000 | O-ring |
Загрузка ...
|
|
| 009192450 | 009192450 | Filter element |
Загрузка ...
|
|
| 1 | 900000860 | Gasket ring |
Загрузка ...
|
|
| 2 | 900000870 | Screw plug |
Загрузка ...
|
|
| 3 | 009377010 | Gasket ring |
Загрузка ...
|
|
| 4 | 200209881 | Gear oil nozzle |
Загрузка ...
|
|
| 5 | 270003320 | High pressure hose line |
Загрузка ...
|
|
| 6 | 009196021 | Male connector |
Загрузка ...
|
|
| 7 | 270002320 | Gear pump flange |
Загрузка ...
|
|
| 8 | 009030480 | Allen screw |
Загрузка ...
|
|
| 8 | 009030502 | Allen screw |
Загрузка ...
|
|
| 9 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009375130 | O-ring |
Загрузка ...
|
|
| 11 | 200802000 | Pressure switch |
Загрузка ...
|
|
| 12 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 13 | 009211792 | Male connector |
Загрузка ...
|
|
| 14 | 270003310 | High pressure hose line |
Загрузка ...
|
|
| 15 | 009196590 | Reducer fitting |
Загрузка ...
|
|
| 16 | 009199570 | Male connector |
Загрузка ...
|
|
| 17 | 009192440 | Suction filter |
Загрузка ...
|
|
| 18 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009105061 | Washer |
Загрузка ...
|
|
| 21 | 200209871 | Filter retainer |
Загрузка ...
|
|
| 22 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009087010 | Locknut |
Загрузка ...
|
|
| 24 | 200209862 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 25 | 009208270 | Adjustable L connection |
Загрузка ...
|
|
| 26 | 009208220 | Angle lug |
Загрузка ...
|
|
| 27 | 009193690 | Male connector |
Загрузка ...
|
|
| 28 | 200212990 | Oil level tube-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 29 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 30 | 270006220 | Oil level dipstick |
Загрузка ...
|
|
| 31 | 200213010 | Yoke |
Загрузка ...
|
|
| 32 | 200213000 | Holding plate |
Загрузка ...
|
|
| 33 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 35 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 36 | 009087041 | Locknut |
Загрузка ...
|
|
| 37 | 009208050 | Nozzle disc cap |
Загрузка ...
|
|
| 38 | 009197490 | Cutting ring |
Загрузка ...
|
|
| 39 | 270002350 | Pump |
Загрузка ...
|
|
| 40 | 200215750 | Pump gasket |
Загрузка ...
|
|
| 41 | 009196300 | Male connector |
Загрузка ...
|
|
| 42 | 270003730 | Elbow-optional |
Загрузка ...
|
|
| 43 | 009199550 | Unscrewing connection |
Загрузка ...
|
|
| 44 | 009210671 | Angle lug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
