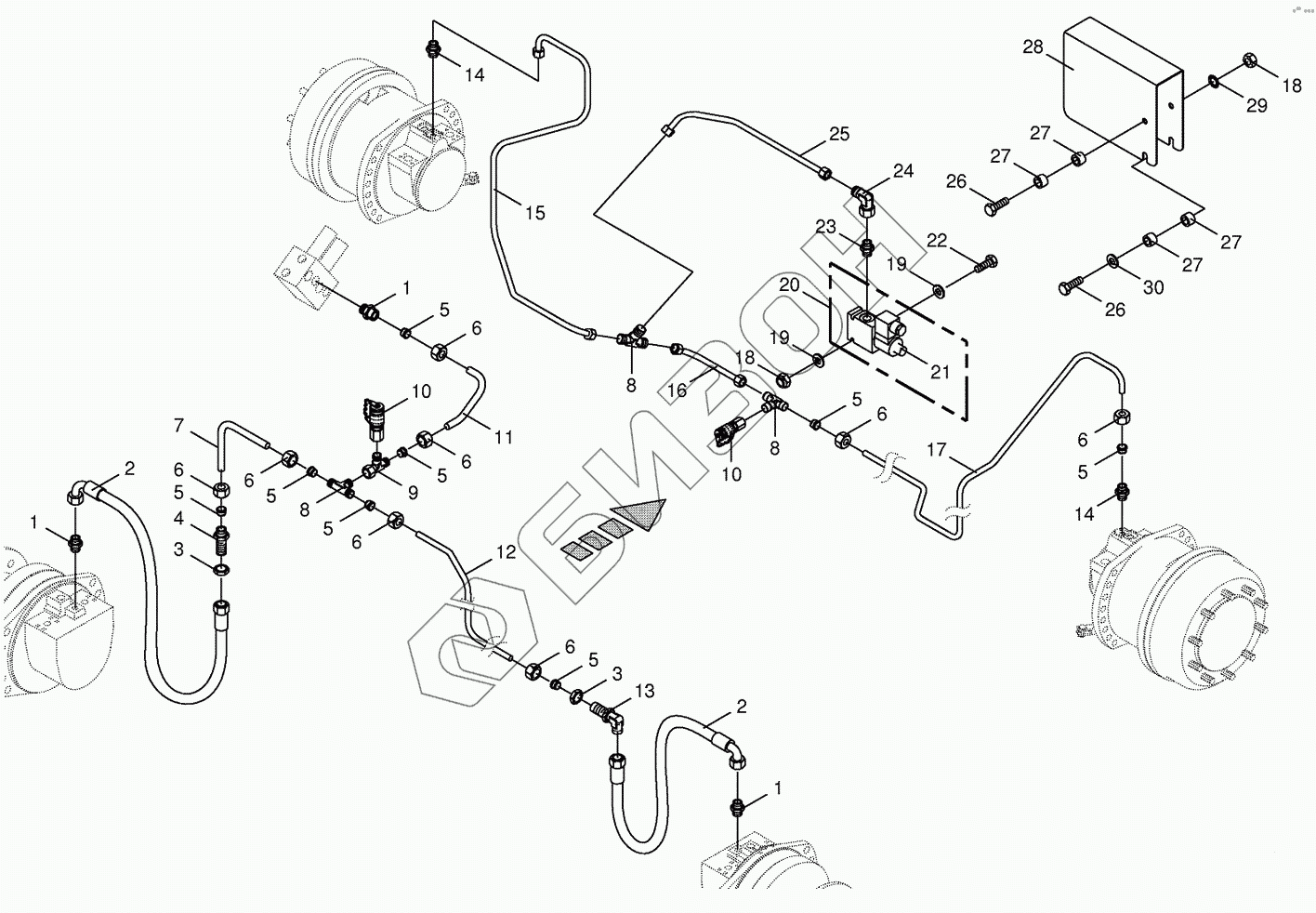

Графический каталог запасных частей к технике: KRONE BIG-X-650. Hydraulics- speed range shifting
1
1
1
2
2
3
3
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
8
8
8
9
10
10
11
12
13
14
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
26
27
27
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009190700 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 1 | 009210602 | Male connector |
Загрузка ...
|
|
| 2 | 009212570 | High pressure hose line |
Загрузка ...
|
|
| 3 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 4 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 5 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 6 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 7 | 002191780 | Hydraulic line |
Загрузка ...
|
|
| 8 | 009210711 | T connector |
Загрузка ...
|
|
| 9 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 10 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 11 | 002191760 | Hydraulic line |
Загрузка ...
|
|
| 12 | 002287500 | Hydraulic line |
Загрузка ...
|
|
| 13 | 009210891 | Connector |
Загрузка ...
|
|
| 14 | 009209011 | Male connector |
Загрузка ...
|
|
| 15 | 002191360 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 16 | 002286801 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 002191740 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 18 | 009087041 | Locknut |
Загрузка ...
|
|
| 19 | 009104111 | Washer |
Загрузка ...
|
|
| 20 | 009190340 | 3/2-Diverter vave bloc |
Загрузка ...
|
|
| 21 | 009190280 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 22 | 009014111 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009199181 | Male connector |
Загрузка ...
|
|
| 24 | 009210671 | Angle lug |
Загрузка ...
|
|
| 25 | 003601900 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 26 | 009010342 | Hex head bolt |
Загрузка ...
|
|
| 27 | 002762021 | Spacer tube |
Загрузка ...
|
|
| 28 | 003601970 | Guard plate |
Загрузка ...
|
|
| 29 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009104130 | Washer |
Загрузка ...
|
