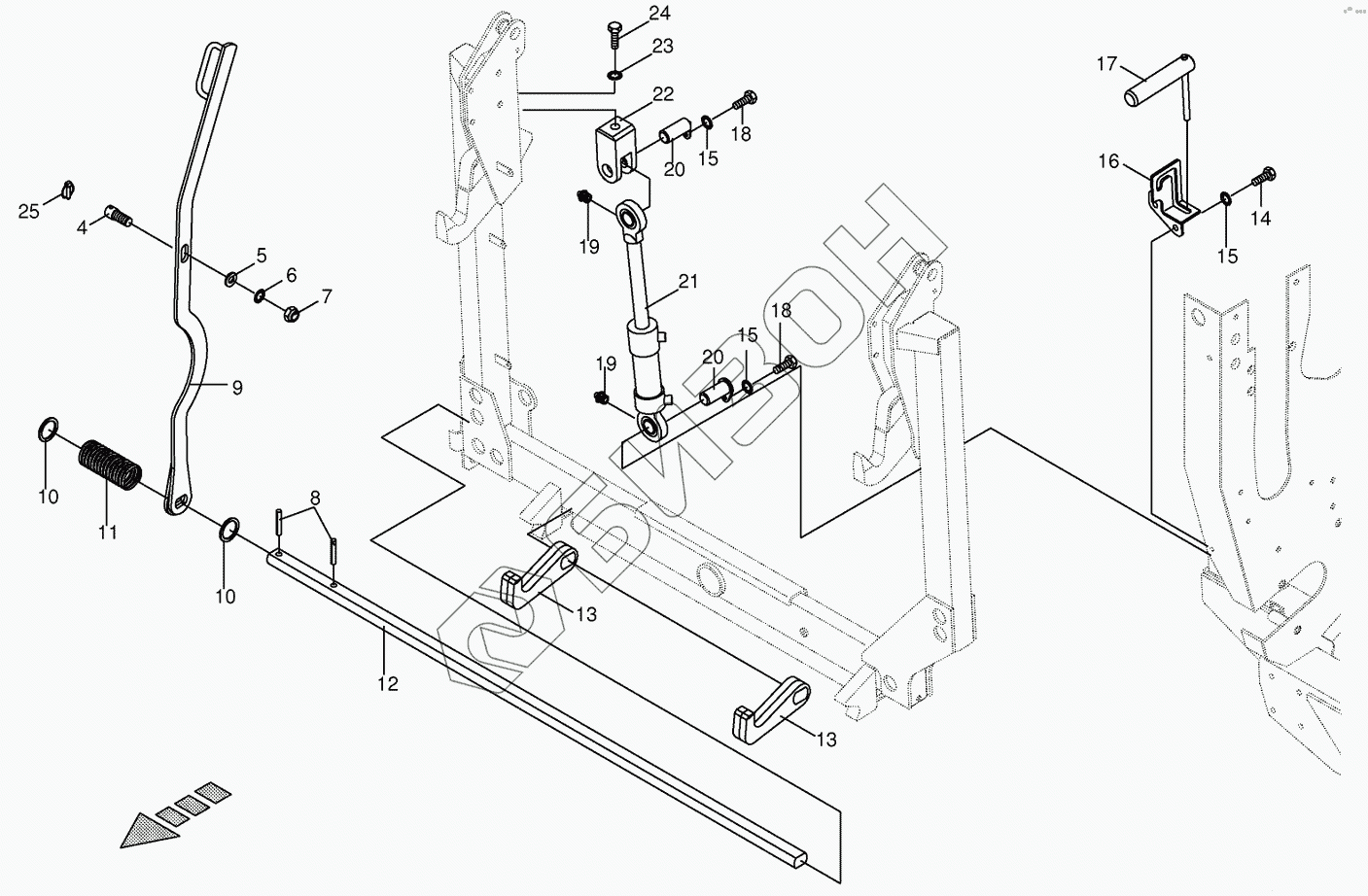

Графический каталог запасных частей к технике: KRONE BIG-X-650. Lateral flotation system/Locking mech
4
5
6
7
8
9
10
10
11
12
13
13
14
15
15
15
16
17
18
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187890 | 009187890 | Sealing set |
Загрузка ...
|
|
| 4 | 002651970 | Screw |
Загрузка ...
|
|
| 5 | 009103031 | Washer |
Загрузка ...
|
|
| 6 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009087161 | Locknut |
Загрузка ...
|
|
| 8 | 009126721 | Roll pin |
Загрузка ...
|
|
| 9 | 002168631 | Stop lever |
Загрузка ...
|
|
| 10 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 11 | 00210410 | Pressure spring |
Загрузка ...
|
|
| 12 | 002174901 | Locking bar |
Загрузка ...
|
|
| 13 | 002249302 | Hook |
Загрузка ...
|
|
| 14 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 16 | 002175071 | Guide |
Загрузка ...
|
|
| 17 | 002175042 | Pin |
Загрузка ...
|
|
| 18 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009190020 | Grease niple |
Загрузка ...
|
|
| 20 | 002174921 | Pin |
Загрузка ...
|
|
| 21 | 002171210 | Hydraulic cylinder |
Загрузка ...
|
|
| 22 | 002284951 | Retainer |
Загрузка ...
|
|
| 23 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009003740 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009170061 | Linch pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
