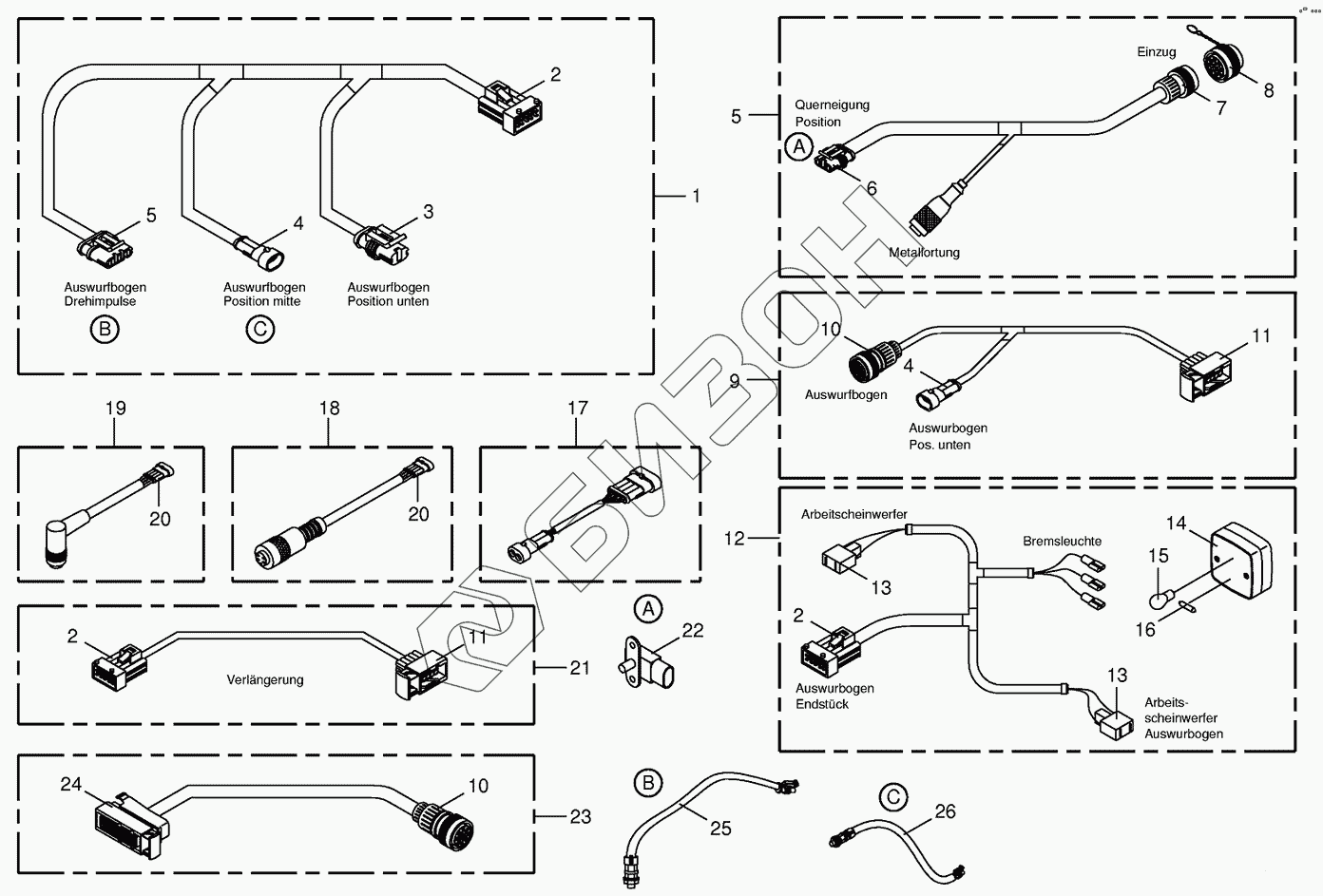

Графический каталог запасных частей к технике: KRONE BIG-X-650. Several wiring looms
1
2
2
2
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200807600 | 200807600 | Pane |
Загрузка ...
|
|
| 1 | 003031695 | Wiring harness-sensors |
Загрузка ...
|
|
| 2 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 3 | 003023510 | Plug-2-pole |
Загрузка ...
|
|
| 4 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 5 | 200800032 | Wiring harness-feed system |
Загрузка ...
|
|
| 6 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 7 | 200801710 | Plug-14-pole |
Загрузка ...
|
|
| 8 | 003034140 | Blind-plug |
Загрузка ...
|
|
| 9 | 003031703 | Wiring harness-long |
Загрузка ...
|
|
| 9 | 003050160 | Wiring harness-short |
Загрузка ...
|
|
| 10 | 003024310 | Plug-31-pole |
Загрузка ...
|
|
| 11 | 003030730 | Bushing housing-10-pole |
Загрузка ...
|
|
| 12 | 003031713 | Wiring harness-discharge chute |
Загрузка ...
|
|
| 13 | 003031200 | Plug-2-pole |
Загрузка ...
|
|
| 14 | 003029210 | Concluding stop-light |
Загрузка ...
|
|
| 15 | 009246930 | Singel filament buld |
Загрузка ...
|
|
| 16 | 009247090 | Singel filament buld |
Загрузка ...
|
|
| 17 | 003038821 | Adapter wire |
Загрузка ...
|
|
| 18 | 003032271 | Adapter wire-4-pole |
Загрузка ...
|
|
| 19 | 003031721 | Adapter wire-4-pole |
Загрузка ...
|
|
| 20 | 003023540 | Coupling socket-4-pole |
Загрузка ...
|
|
| 21 | 003031862 | Wiring harness-chute extension |
Загрузка ...
|
|
| 21 | 003031872 | Wiring harness-chute extension |
Загрузка ...
|
|
| 22 | 003031460 | Hall sensor |
Загрузка ...
|
|
| 23 | 003033382 | Adapter wire-Autopilot |
Загрузка ...
|
|
| 24 | 003023620 | Plug-42-pole |
Загрузка ...
|
|
| 25 | 003024480 | Sensor |
Загрузка ...
|
|
| 26 | 003024091 | Namursensor |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
