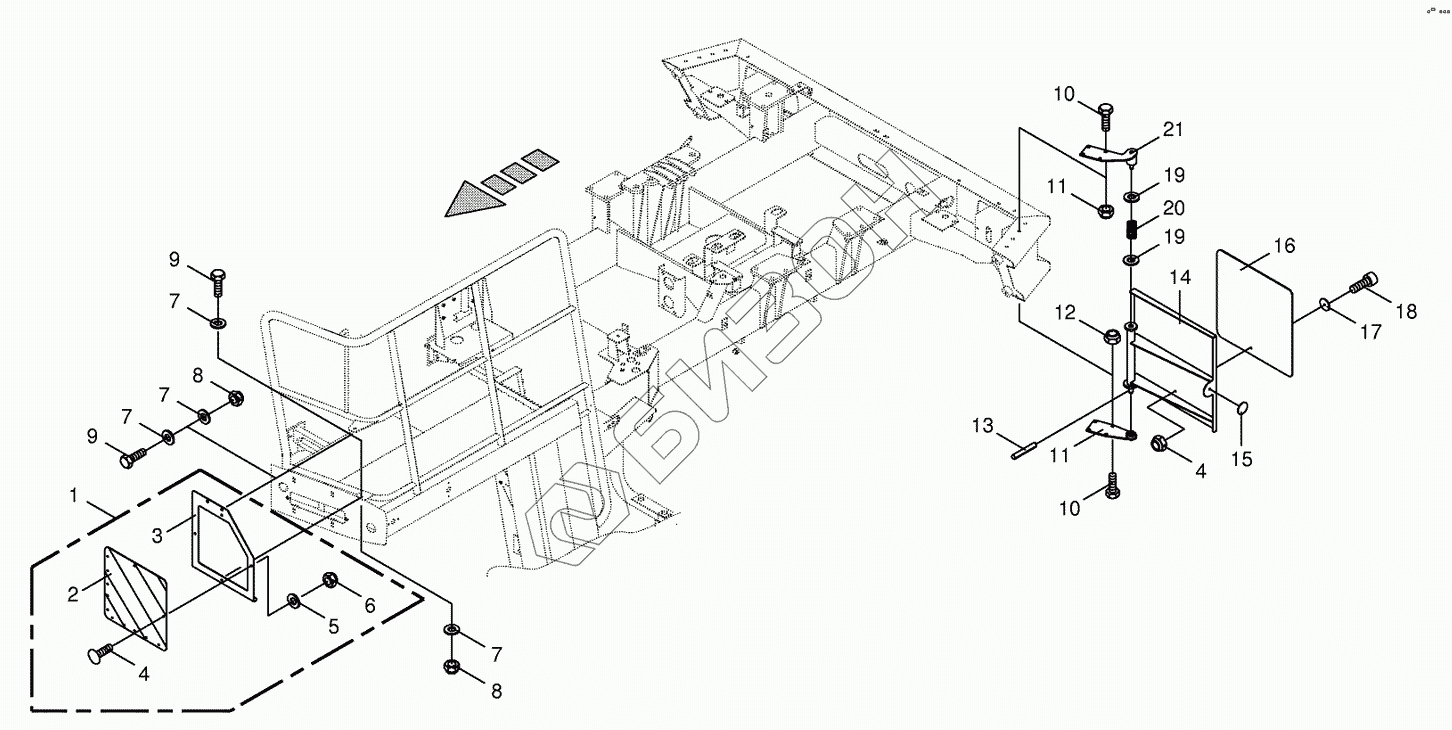

Графический каталог запасных частей к технике: KRONE BIG-X-650. Warning panel
1
1
2
3
3
4
4
5
6
7
7
7
7
8
8
9
9
10
10
11
11
11
12
13
14
14
15
16
17
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009245690 | 009245690 | Decal |
Загрузка ...
|
|
| 1 | 002198920 | Warning panel-right front |
Загрузка ...
|
|
| 1 | 002198910 | Warning panel-left front |
Загрузка ...
|
|
| 2 | 009246850 | Warning panel |
Загрузка ...
|
|
| 3 | 002198940 | Warning panel support-left |
Загрузка ...
|
|
| 3 | 002198930 | Warning panel support-right |
Загрузка ...
|
|
| 4 | 009050002 | Coach bolt |
Загрузка ...
|
|
| 5 | 009103511 | Washer |
Загрузка ...
|
|
| 6 | 009087041 | Locknut |
Загрузка ...
|
|
| 7 | 009104130 | Washer |
Загрузка ...
|
|
| 8 | 009087060 | Locknut |
Загрузка ...
|
|
| 9 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002252771 | Retainer-left |
Загрузка ...
|
|
| 11 | 002252741 | Retainer-right |
Загрузка ...
|
|
| 12 | 009087580 | Locknut |
Загрузка ...
|
|
| 13 | 009126721 | Roll pin |
Загрузка ...
|
|
| 14 | 002252783 | Support-left |
Загрузка ...
|
|
| 14 | 002252753 | Support-right |
Загрузка ...
|
|
| 15 | 009246340 | Side light-yellow-self- adhesive |
Загрузка ...
|
|
| 16 | 009245690 | Decal |
Загрузка ...
|
|
| 17 | 009245351 | Rear reflector-red |
Загрузка ...
|
|
| 18 | 009037450 | Allen screw |
Загрузка ...
|
|
| 19 | 009103620 | Washer |
Загрузка ...
|
|
| 20 | 001435562 | Pressure spring |
Загрузка ...
|
|
| 21 | 002252790 | Retainer-left |
Загрузка ...
|
|
| 21 | 002252760 | Retainer-right |
Загрузка ...
|
