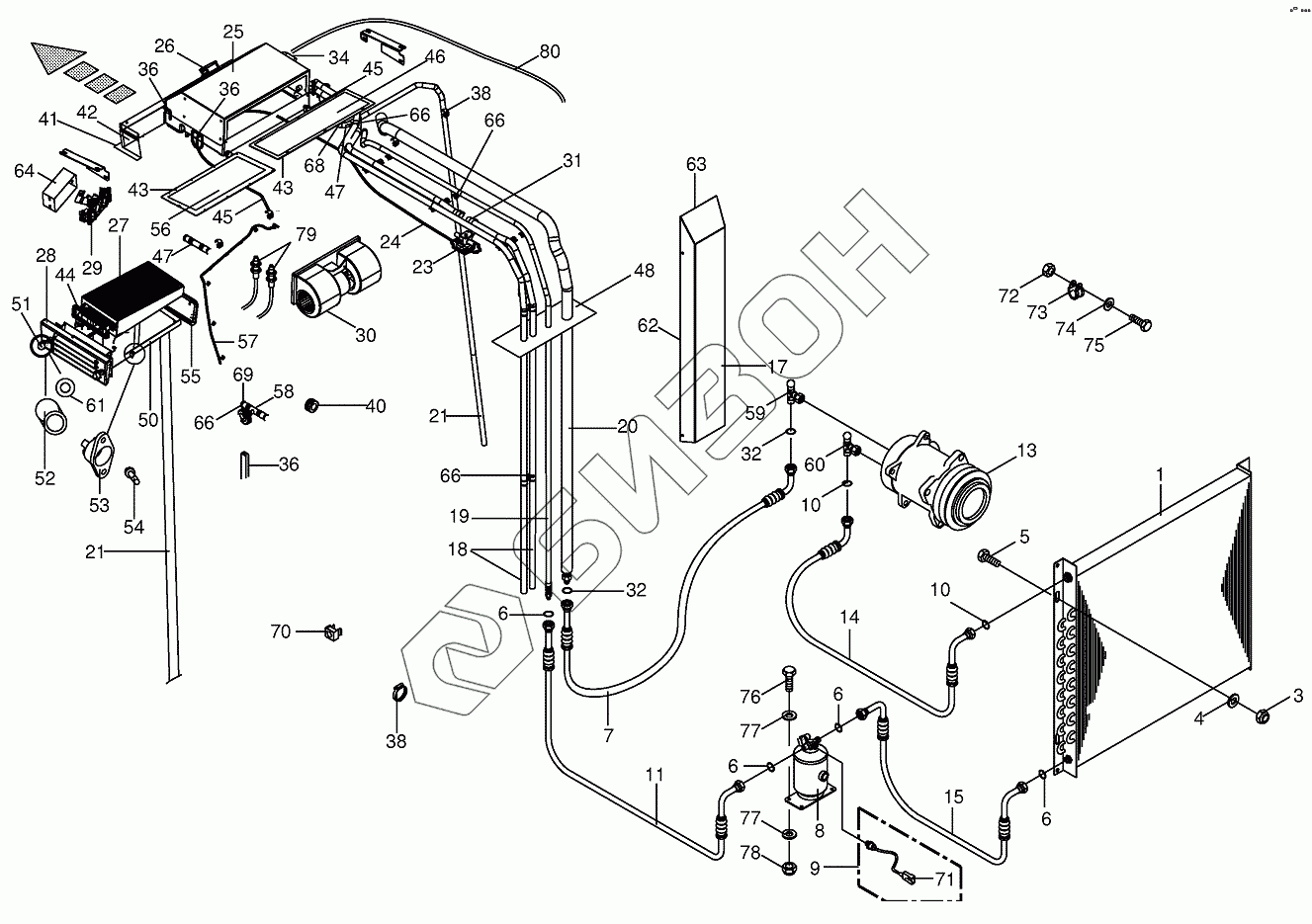

Графический каталог запасных частей к технике: KRONE BIG-X-650. Air conditioning
1
3
4
5
6
6
6
6
7
8
9
10
10
11
13
13
14
15
17
18
19
20
21
21
23
24
25
26
27
28
29
30
30
31
32
32
34
36
36
36
38
38
40
41
42
43
43
44
45
45
46
47
47
48
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
66
66
66
66
66
68
69
71
72
73
73
74
75
76
76
77
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009401110 | Condenser for air conditioner |
Загрузка ...
|
|
| 3 | 009087580 | Locknut |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009376220 | O-ring |
Загрузка ...
|
|
| 7 | 009402570 | Tube |
Загрузка ...
|
|
| 8 | 009401070 | Drier |
Загрузка ...
|
|
| 9 | 009401091 | Pressure switch |
Загрузка ...
|
|
| 10 | 009376230 | O-ring |
Загрузка ...
|
|
| 11 | 009402580 | Tube |
Загрузка ...
|
|
| 13 | 009401120 | Compressor for air conditioner |
Загрузка ...
|
|
| 13 | 002206930 | Gasket |
Загрузка ...
|
|
| 14 | 270003800 | Tube |
Загрузка ...
|
|
| 15 | 270003790 | Tube |
Загрузка ...
|
|
| 17 | 002206510 | Cover |
Загрузка ...
|
|
| 18 | 002204250 | Hose |
Загрузка ...
|
|
| 19 | 002204200 | Hose |
Загрузка ...
|
|
| 20 | 002206780 | Hose |
Загрузка ...
|
|
| 21 | 002204300 | Hose |
Загрузка ...
|
|
| 23 | 270008420 | Water valve |
Загрузка ...
|
|
| 24 | 002204180 | Bowden cable |
Загрузка ...
|
|
| 25 | 270008520 | Evaporator |
Загрузка ...
|
|
| 26 | 002204170 | Thermostat |
Загрузка ...
|
|
| 27 | 002204240 | Particle filter |
Загрузка ...
|
|
| 28 | 002205200 | Cover |
Загрузка ...
|
|
| 29 | 270008410 | Control unit |
Загрузка ...
|
|
| 30 | 270008450 | Fan |
Загрузка ...
|
|
| 30 | 270008460 | Speed control module |
Загрузка ...
|
|
| 31 | 009240110 | Tube clip w. rubber |
Загрузка ...
|
|
| 32 | 009376240 | O-ring |
Загрузка ...
|
|
| 34 | 002205680 | Expansion block valve |
Загрузка ...
|
|
| 36 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
|
| 38 | 009240011 | Tube clip |
Загрузка ...
|
|
| 40 | 009242070 | Cable bushing |
Загрузка ...
|
|
| 41 | 270008550 | Gasket frame |
Загрузка ...
|
|
| 42 | 002205700 | Air injection lug |
Загрузка ...
|
|
| 43 | 009401920 | Self-adhesive sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 44 | 270012510 | Sealing profile |
Загрузка ...
|
|
| 45 | 002206750 | Condensate downspout-hose |
Загрузка ...
|
|
| 46 | 002204260 | Cover |
Загрузка ...
|
|
| 47 | 002206530 | Hose coupling |
Загрузка ...
|
|
| 48 | 002205760 | Dust protection |
Загрузка ...
|
|
| 50 | 002204450 | Insertion |
Загрузка ...
|
|
| 51 | 002205860 | Locking spigot |
Загрузка ...
|
|
| 52 | 002205870 | Spacer ring |
Загрузка ...
|
|
| 53 | 002205880 | Cam-lock |
Загрузка ...
|
|
| 54 | 002205890 | Blind rivet |
Загрузка ...
|
|
| 55 | 002205900 | Gasket frame |
Загрузка ...
|
|
| 56 | 002204500 | Cover |
Загрузка ...
|
|
| 57 | 002206770 | Condensate downspout-hose |
Загрузка ...
|
|
| 58 | 002206760 | Hose coupling-T-piece |
Загрузка ...
|
|
| 59 | 002206920 | Valve |
Загрузка ...
|
|
| 60 | 002206910 | Valve |
Загрузка ...
|
|
| 61 | 009115900 | Lock washer |
Загрузка ...
|
|
| 62 | 002204460 | Sealing profile |
Загрузка ...
|
|
| 63 | 002204491 | Gasket |
Загрузка ...
|
|
| 64 | 002204370 | Frame for radio cut-out |
Загрузка ...
|
|
| 66 | 009226731 | Cable band |
Загрузка ...
|
|
| 66 | 270012430 | Cable band |
Загрузка ...
|
|
| 68 | 002206540 | Cable socket |
Загрузка ...
|
|
| 69 | 002204330 | Cable socket |
Загрузка ...
|
|
| 71 | 003050590 | Plug-2-pole |
Загрузка ...
|
|
| 72 | 009082071 | Hex nut |
Загрузка ...
|
|
| 73 | 009240620 | Tube clip w. rubber |
Загрузка ...
|
|
| 73 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 74 | 009105001 | Washer |
Загрузка ...
|
|
| 75 | 009030140 | Allen screw |
Загрузка ...
|
|
| 76 | 009002000 | Hex head bolt |
Загрузка ...
|
|
| 76 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 77 | 009104111 | Washer |
Загрузка ...
|
|
| 78 | 009087041 | Locknut |
Загрузка ...
|
|
| 79 | 270008540 | Sensor set with plug |
Загрузка ...
|
|
| 80 | 270012420 | Condensate downspout-hose |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
