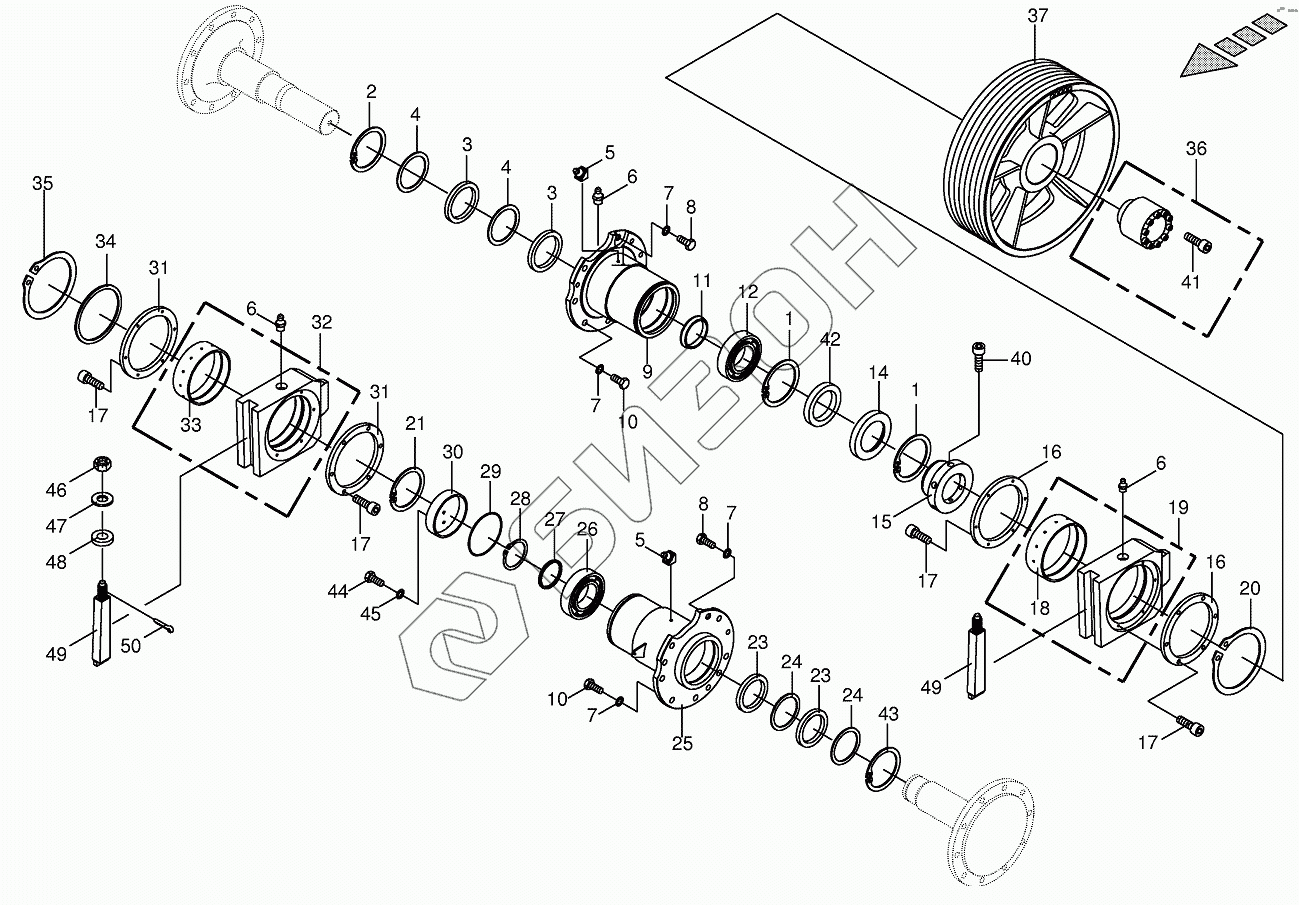

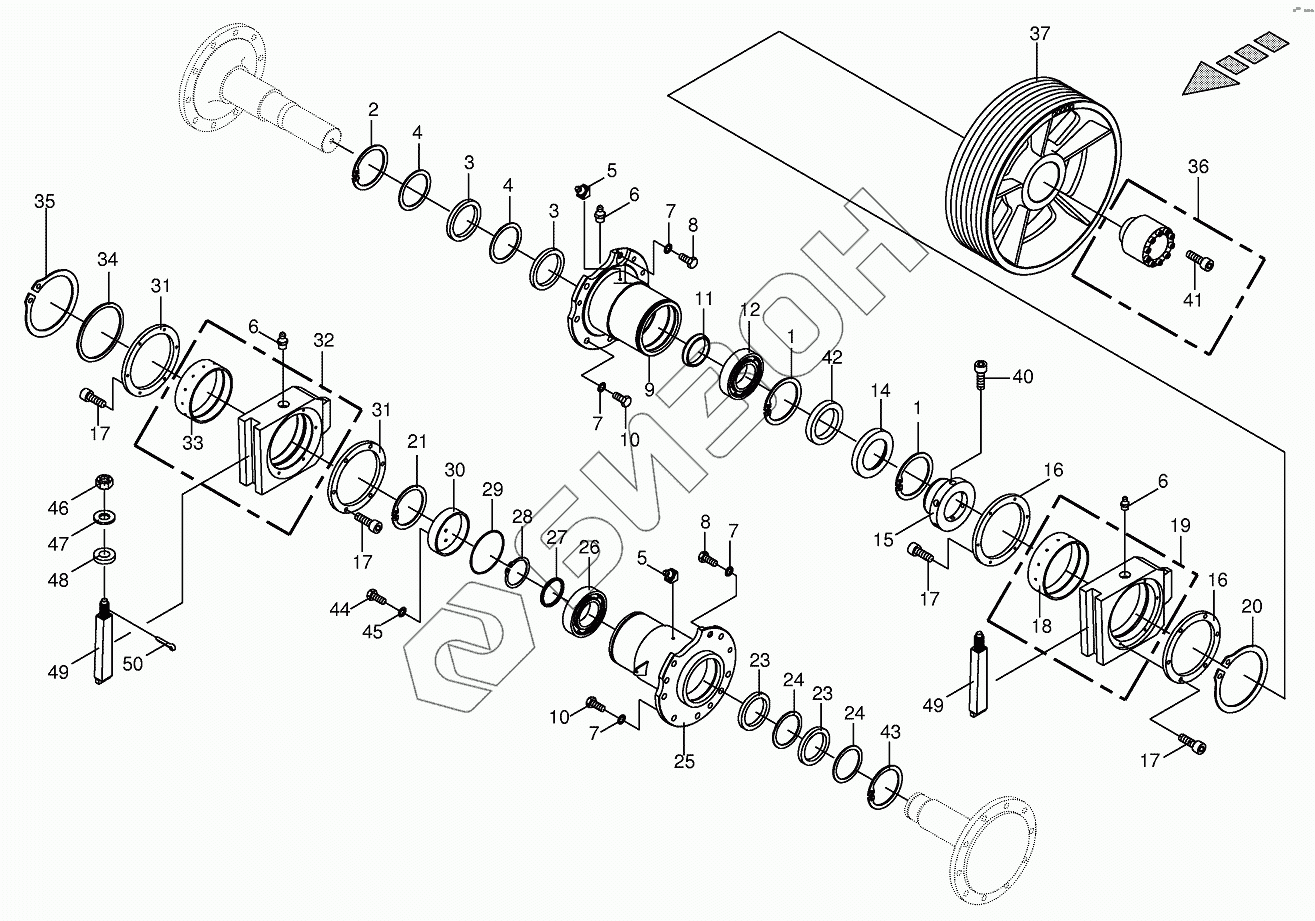

Графический каталог запасных частей к технике: KRONE BIG-X-650. Chopping drum bearing / counter bearing
1
1
2
3
3
4
4
5
5
6
6
6
7
7
7
7
8
8
9
10
10
11
12
14
15
16
16
17
17
17
17
18
19
20
21
23
23
24
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
40
41
42
43
44
45
46
47
48
49
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009116980 | Circlip |
Загрузка ...
|
|
| 2 | 009116940 | Circlip |
Загрузка ...
|
|
| 3 | 009360680 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 4 | 002172351 | Intermediate washer |
Загрузка ...
|
|
| 5 | 009191060 | Grease niple |
Загрузка ...
|
|
| 6 | 009191050 | Grease niple |
Загрузка ...
|
|
| 7 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 9 | 002172313 | Bearing housing-left |
Загрузка ...
|
|
| 10 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002172921 | Thrust ring |
Загрузка ...
|
|
| 12 | 009319220 | Pendular roller bearing |
Загрузка ...
|
|
| 14 | 002172322 | Ring-outside |
Загрузка ...
|
|
| 15 | 002172332 | Sliding ring |
Загрузка ...
|
|
| 16 | 002172290 | Cover disc |
Загрузка ...
|
|
| 17 | 009030431 | Allen screw |
Загрузка ...
|
|
| 18 | 002172281 | Bearing bush |
Загрузка ...
|
|
| 19 | 002173331 | Bearing housing-left |
Загрузка ...
|
|
| 20 | 009115400 | Circlip |
Загрузка ...
|
|
| 21 | 009116960 | Circlip |
Загрузка ...
|
|
| 23 | 009360610 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 24 | 002241282 | Intermediate washer |
Загрузка ...
|
|
| 25 | 002283090 | Bearing housing |
Загрузка ...
|
|
| 26 | 009319200 | Pendular roller bearing |
Загрузка ...
|
|
| 27 | 002240301 | Supporting disc |
Загрузка ...
|
|
| 28 | 009115700 | Circlip |
Загрузка ...
|
|
| 29 | 009375340 | O-ring |
Загрузка ...
|
|
| 30 | 002240282 | Cover |
Загрузка ...
|
|
| 31 | 002241250 | Cover disc |
Загрузка ...
|
|
| 32 | 002173341 | Bearing housing-right |
Загрузка ...
|
|
| 33 | 002241241 | Bearing bush |
Загрузка ...
|
|
| 34 | 002241340 | Supporting disc |
Загрузка ...
|
|
| 35 | 009115330 | Circlip |
Загрузка ...
|
|
| 36 | 009400931 | Cone-type tensioner-69 Nm |
Загрузка ...
|
|
| 37 | 002268252 | V-belt pulley |
Загрузка ...
|
|
| 40 | 009030731 | Allen screw |
Загрузка ...
|
|
| 41 | 900001350 | Allen screw |
Загрузка ...
|
|
| 42 | 009360650 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 43 | 009116910 | Circlip |
Загрузка ...
|
|
| 44 | 009006100 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 46 | 009089351 | Castellated nut |
Загрузка ...
|
|
| 47 | 009105152 | Washer |
Загрузка ...
|
|
| 48 | 002132390 | Spacing washer |
Загрузка ...
|
|
| 49 | 002283053 | Assembly key |
Загрузка ...
|
|
| 50 | 009121111 | Cotter pin |
Загрузка ...
|
