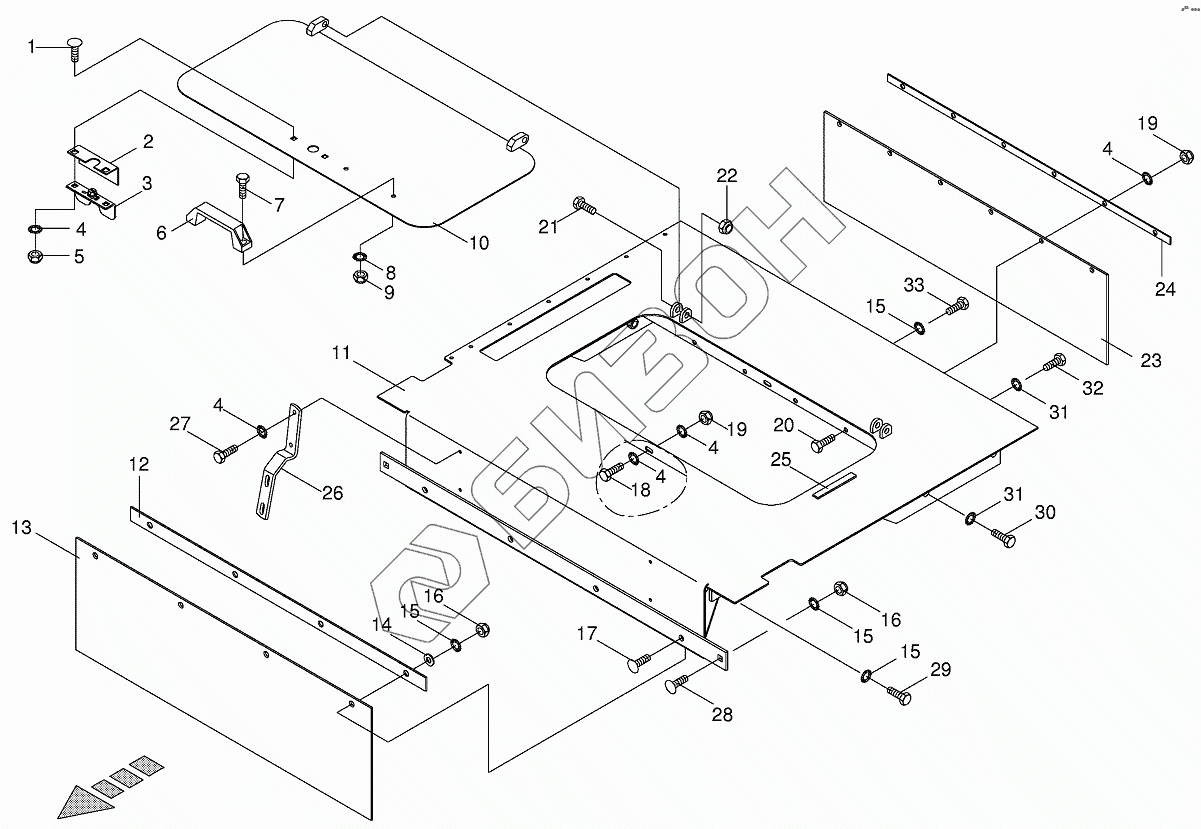

Графический каталог запасных частей к технике: KRONE BIG-X-650. Cover- Feeder Housing
1
2
3
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 2 | 002197830 | Angle |
Загрузка ...
|
|
| 3 | 009389841 | Gate lock |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 009249150 | Hand grip |
Загрузка ...
|
|
| 7 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009104111 | Washer |
Загрузка ...
|
|
| 9 | 009082080 | Hex nut |
Загрузка ...
|
|
| 10 | 002197800 | Cover |
Загрузка ...
|
|
| 11 | 002279597 | Cover |
Загрузка ...
|
|
| 12 | 002279631 | Clamping strap |
Загрузка ...
|
|
| 13 | 002279641 | Rubber cover |
Загрузка ...
|
|
| 14 | 009104140 | Washer |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009082120 | Hex nut |
Загрузка ...
|
|
| 17 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 18 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009082100 | Hex nut |
Загрузка ...
|
|
| 20 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009010612 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009087580 | Locknut |
Загрузка ...
|
|
| 23 | 002174590 | Rubber cover |
Загрузка ...
|
|
| 24 | 002174600 | Clamping strap |
Загрузка ...
|
|
| 25 | 009383030 | Sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 26 | 002157820 | Licence plate support |
Загрузка ...
|
|
| 27 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 29 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 32 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009006370 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
