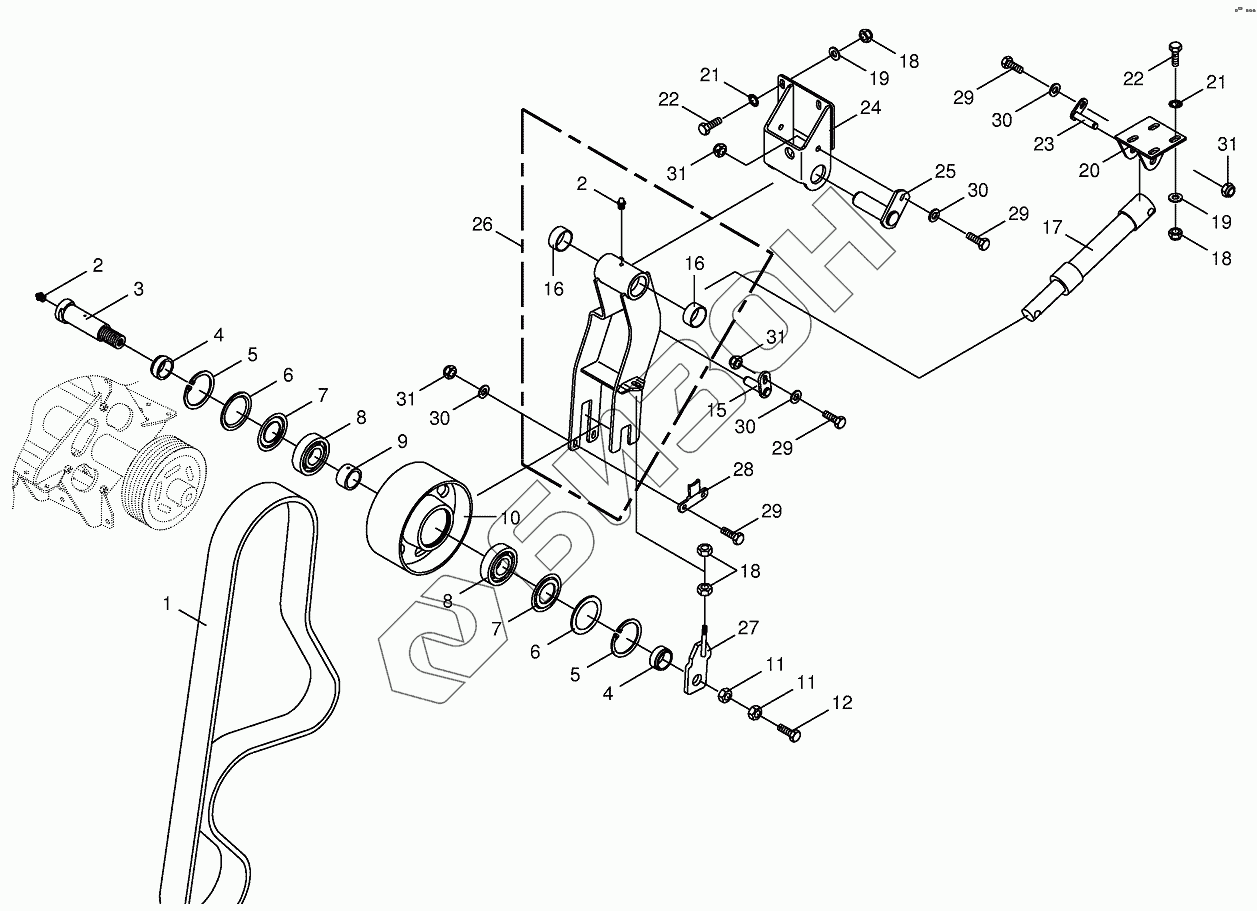

Графический каталог запасных частей к технике: KRONE BIG-X-650. Cracker drive / tensioning device

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
11
12
15
16
16
17
17
18
18
18
19
19
20
21
21
22
22
23
24
25
26
27
28
29
29
29
29
30
30
30
30
31
31
31
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 002168800 Power band
Загрузка ...
2 009191050 Grease niple
Загрузка ...
3 002244404 Arbor
Загрузка ...
4 002244390 Bushing
Загрузка ...
5 009116730 Circlip
Загрузка ...
6 009370150 Nilos-ring
Загрузка ...
7 009370140 Nilos-Spacer ring
Загрузка ...
8 009304670 Grooved ball bearing
Загрузка ...
9 002244382 Bushing
Загрузка ...
10 002242093 Jockey pulley
Загрузка ...
11 009085364 Hex nut
Загрузка ...
12 009021380 Hex head bolt
Загрузка ...
15 002179551 Arbor
Загрузка ...
16 009353320 Bearing bush
Загрузка ...
17 009187710 Sealing set
Загрузка ...
17 002221101 Hydraulic cylinder
Загрузка ...
18 009082120 Hex nut
Загрузка ...
19 009103611 Washer
Загрузка ...
20 002244073 Cylinder mounting
Загрузка ...
21 009099091 Detent edged washer
Загрузка ...
22 009006390 Hex head bolt
Загрузка ...
23 002179541 Arbor
Загрузка ...
24 002244123 Rocker retainer
Загрузка ...
25 002179562 Arbor
Загрузка ...
26 002286432 Rocker-incl. bushing, grease nipple
Загрузка ...
27 002164120 Adjusting spindle
Загрузка ...
28 002164160 Support plate
Загрузка ...
29 009006140 Hex head bolt
Загрузка ...
30 009106030 Washer
Загрузка ...
31 009087060 Locknut
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
