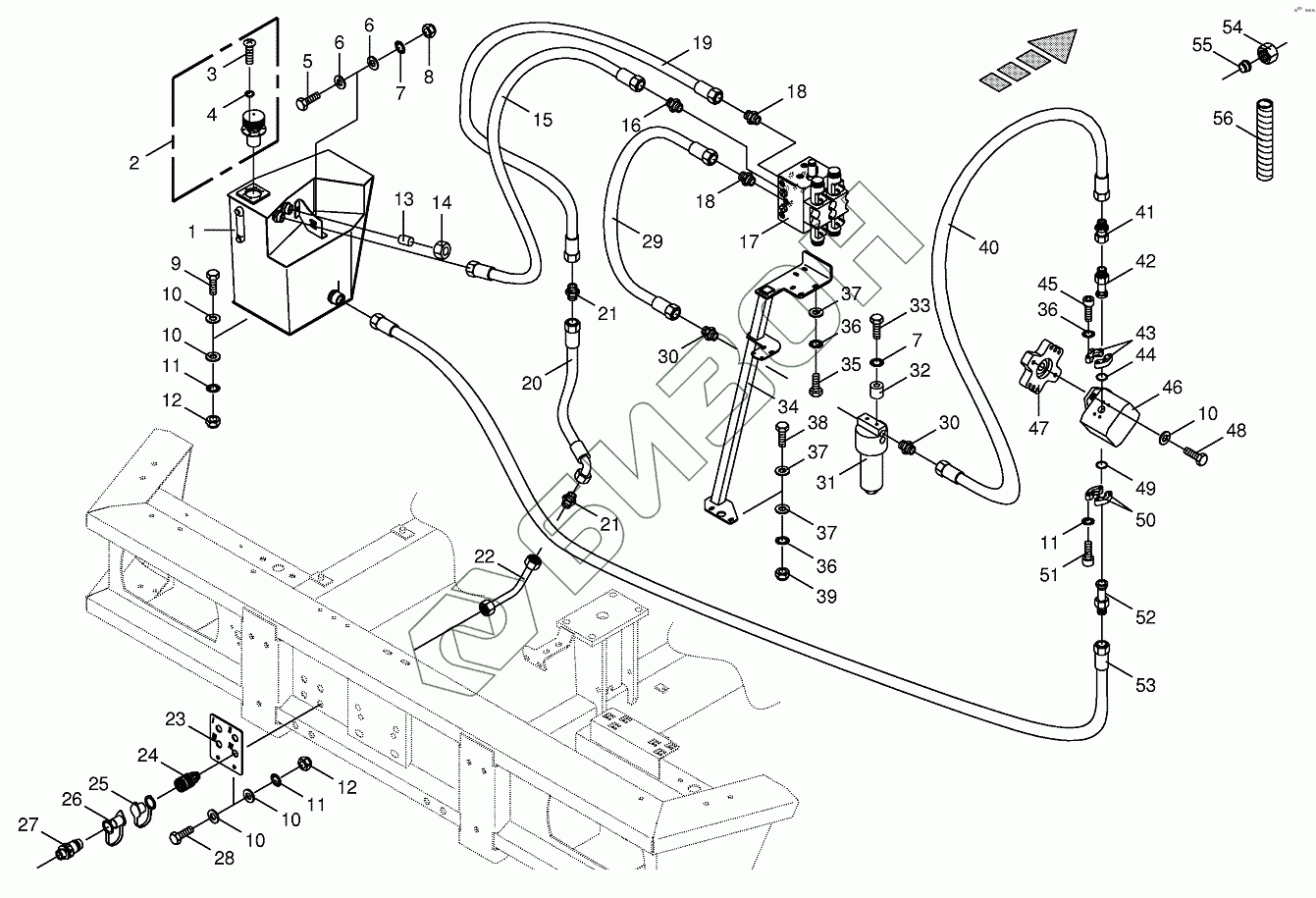

Графический каталог запасных частей к технике: KRONE BIG-X-650. Hydraulics - additive connection back
1
2
3
4
5
6
6
7
7
8
9
10
10
10
10
10
11
11
11
12
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
31
31
31
31
32
33
34
35
36
36
36
37
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200211780 | Additional oil tank |
Загрузка ...
|
|
| 2 | 002191690 | Filler neck |
Загрузка ...
|
|
| 3 | 009047690 | Fillister head screw |
Загрузка ...
|
|
| 4 | 009370000 | O-ring |
Загрузка ...
|
|
| 5 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009104130 | Washer |
Загрузка ...
|
|
| 7 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009087060 | Locknut |
Загрузка ...
|
|
| 9 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009105061 | Washer |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009087010 | Locknut |
Загрузка ...
|
|
| 13 | 009193010 | Locking cone w. O-ring |
Загрузка ...
|
|
| 14 | 009208050 | Nozzle disc cap |
Загрузка ...
|
|
| 15 | 270004300 | High pressure hose line |
Загрузка ...
|
|
| 16 | 009196571 | Male connector |
Загрузка ...
|
|
| 17 | 270002640 | Diverter valve bloc |
Загрузка ...
|
|
| 18 | 009211792 | Male connector |
Загрузка ...
|
|
| 19 | 009209801 | High pressure hose line |
Загрузка ...
|
|
| 20 | 009200200 | High pressure hose line |
Загрузка ...
|
|
| 21 | 009211700 | Connector |
Загрузка ...
|
|
| 22 | 200211870 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 23 | 200211840 | Supporting plate |
Загрузка ...
|
|
| 24 | 270002660 | Sleeve |
Загрузка ...
|
|
| 25 | 270004530 | Dust cap-red |
Загрузка ...
|
|
| 26 | 270004540 | Dust cap-red |
Загрузка ...
|
|
| 27 | 270002650 | Connector plug |
Загрузка ...
|
|
| 28 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 29 | 270004310 | High pressure hose line |
Загрузка ...
|
|
| 30 | 009211741 | Male connector |
Загрузка ...
|
|
| 31 | 009209321 | High pressure filter |
Загрузка ...
|
|
| 31 | 009376150 | O-ring / pto shaft half |
Загрузка ...
|
|
| 31 | 009197310 | Filter element |
Загрузка ...
|
|
| 31 | 009209340 | Filter element |
Загрузка ...
|
|
| 31 | 009376140 | O-ring |
Загрузка ...
|
|
| 32 | 002401872 | Spacer bushing |
Загрузка ...
|
|
| 33 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 34 | 200211830 | Support |
Загрузка ...
|
|
| 35 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 37 | 009104140 | Washer |
Загрузка ...
|
|
| 38 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009087580 | Locknut |
Загрузка ...
|
|
| 40 | 009198670 | High pressure hose line |
Загрузка ...
|
|
| 41 | 009196590 | Reducer fitting |
Загрузка ...
|
|
| 42 | 270000710 | SAE-flange adapter |
Загрузка ...
|
|
| 43 | 009208571 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 44 | 009375580 | O-ring |
Загрузка ...
|
|
| 45 | 009030020 | Allen screw |
Загрузка ...
|
|
| 46 | 270002280 | Pump |
Загрузка ...
|
|
| 47 | 270002290 | Drive through mechanism |
Загрузка ...
|
|
| 48 | 009003510 | Hex head bolt |
Загрузка ...
|
|
| 49 | 009376460 | O-ring |
Загрузка ...
|
|
| 50 | 009193651 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 51 | 900000720 | Allen screw |
Загрузка ...
|
|
| 52 | 270000720 | SAE-flange adapter |
Загрузка ...
|
|
| 53 | 270004320 | High pressure hose line |
Загрузка ...
|
|
| 54 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 55 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 56 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
