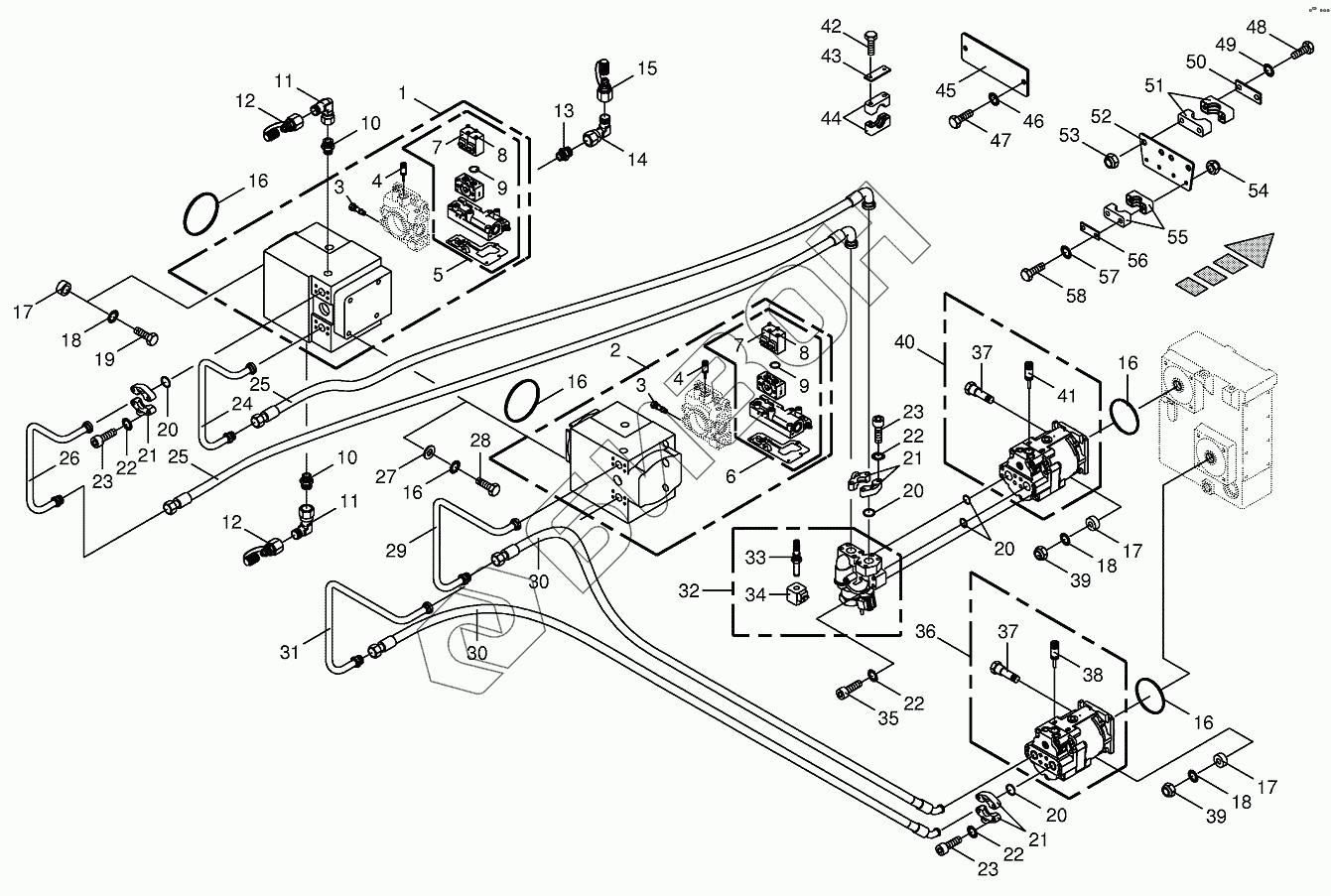

Графический каталог запасных частей к технике: KRONE BIG-X-650. Hydraulics - front attachment / feed rollers
1
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
16
16
16
16
17
17
17
18
18
18
19
20
20
20
20
21
21
21
22
22
22
22
23
23
23
24
25
25
26
27
28
29
30
30
31
32
33
34
35
36
36
37
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009199420 | Sealing set |
Загрузка ...
|
|
| 1 | 002220611 | Variable displacement pump |
Загрузка ...
|
|
| 2 | 009199500 | Sealing set |
Загрузка ...
|
|
| 2 | 002220680 | Variable displacement pump |
Загрузка ...
|
|
| 3 | 009199400 | Multi-functional valve |
Загрузка ...
|
|
| 4 | 009199410 | Filling press.delimitation val |
Загрузка ...
|
|
| 5 | 009199390 | PA-Adjustment |
Загрузка ...
|
|
| 6 | 009199470 | PA-Adjustment |
Загрузка ...
|
|
| 7 | 009191250 | Solenoid coil |
Загрузка ...
|
|
| 8 | 009030311 | Allen screw |
Загрузка ...
|
|
| 9 | 009376360 | O-ring |
Загрузка ...
|
|
| 10 | 009199360 | Male connector |
Загрузка ...
|
|
| 11 | 009208250 | Lug |
Загрузка ...
|
|
| 12 | 009199370 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 13 | 009199331 | Male connector |
Загрузка ...
|
|
| 14 | 009210671 | Angle lug |
Загрузка ...
|
|
| 15 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 16 | 009376100 | O-ring |
Загрузка ...
|
|
| 17 | 002223132 | Bushing |
Загрузка ...
|
|
| 18 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009375580 | O-ring |
Загрузка ...
|
|
| 21 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 22 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009003120 | Allen screw |
Загрузка ...
|
|
| 24 | 002220593 | Solder piece |
Загрузка ...
|
|
| 25 | 009200460 | High pressure hose line |
Загрузка ...
|
|
| 26 | 002220583 | Solder piece |
Загрузка ...
|
|
| 27 | 009103200 | Washer |
Загрузка ...
|
|
| 28 | 009003510 | Hex head bolt |
Загрузка ...
|
|
| 29 | 002220654 | Solder piece |
Загрузка ...
|
|
| 30 | 009197702 | High pressure hose line |
Загрузка ...
|
|
| 31 | 002220644 | Solder piece |
Загрузка ...
|
|
| 32 | 002191620 | Fast-stop valve |
Загрузка ...
|
|
| 33 | 009191150 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 34 | 009191130 | Solenoid coil |
Загрузка ...
|
|
| 35 | 009030180 | Allen screw |
Загрузка ...
|
|
| 36 | 002220670 | Fixed displacement motor |
Загрузка ...
|
|
| 36 | 009199460 | Sealing set |
Загрузка ...
|
|
| 37 | 009199380 | Speed sensor |
Загрузка ...
|
|
| 38 | 009199450 | Filling press.delimitation val |
Загрузка ...
|
|
| 39 | 009087010 | Locknut |
Загрузка ...
|
|
| 40 | 002220621 | Fixed displacement motor |
Загрузка ...
|
|
| 40 | 009199440 | Sealing set |
Загрузка ...
|
|
| 41 | 009199430 | Filling press.delimitation val |
Загрузка ...
|
|
| 42 | 009014360 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009251251 | Cover plate |
Загрузка ...
|
|
| 44 | 009251531 | Tube clamp-2 halves |
Загрузка ...
|
|
| 45 | 002191602 | Plate |
Загрузка ...
|
|
| 46 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 47 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 48 | 009002871 | Hex head bolt |
Загрузка ...
|
|
| 49 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 50 | 009251300 | Cover plate |
Загрузка ...
|
|
| 51 | 009251522 | Tube clamp-2 halves |
Загрузка ...
|
|
| 52 | 002191591 | Junction panel |
Загрузка ...
|
|
| 53 | 009082120 | Hex nut |
Загрузка ...
|
|
| 54 | 009082080 | Hex nut |
Загрузка ...
|
|
| 55 | 009251031 | Tube clamp-2 halves |
Загрузка ...
|
|
| 56 | 009251450 | Cover plate |
Загрузка ...
|
|
| 57 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 58 | 009010342 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
