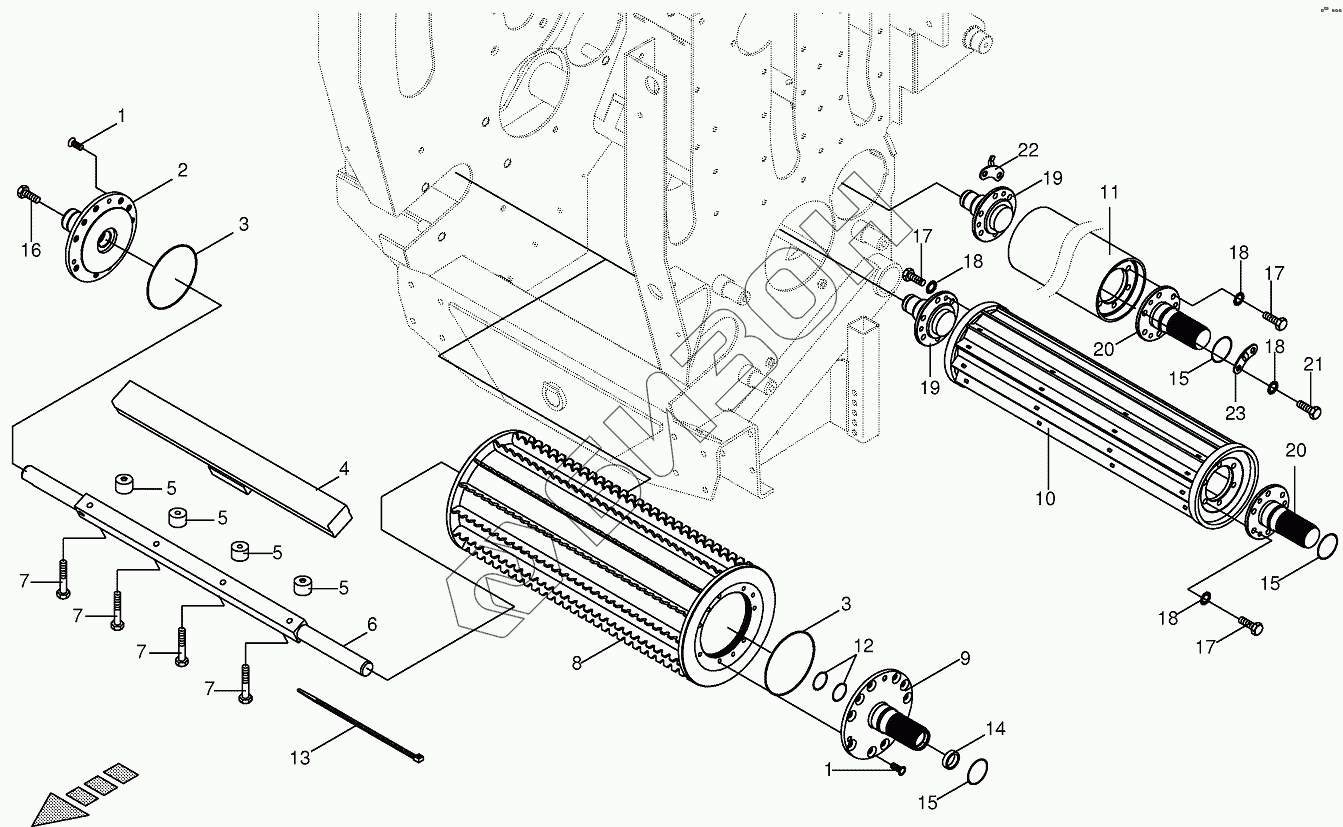

Графический каталог запасных частей к технике: KRONE BIG-X-650. Lower feed rollers
1
1
2
3
3
4
5
5
5
5
6
7
7
7
7
8
9
10
11
12
13
14
15
15
15
16
17
17
17
18
18
18
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009040140 | Countersunkscrew |
Загрузка ...
|
|
| 2 | 002242177 | Bearing bolt |
Загрузка ...
|
|
| 3 | 009376010 | O-ring |
Загрузка ...
|
|
| 4 | 200802990 | Metal sensor |
Загрузка ...
|
|
| 5 | 002242262 | Spacer |
Загрузка ...
|
|
| 6 | 002242276 | Axle |
Загрузка ...
|
|
| 7 | 009003640 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002279266 | Feed roller-below |
Загрузка ...
|
|
| 9 | 002165066 | Drive spigot |
Загрузка ...
|
|
| 10 | 200204692 | Intermediate roller-below |
Загрузка ...
|
|
| 11 | 002161622 | Smoothing roll |
Загрузка ...
|
|
| 12 | 009375030 | O-ring |
Загрузка ...
|
|
| 13 | 009226711 | Cable band |
Загрузка ...
|
|
| 14 | 009403840 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 15 | 009403830 | O-ring |
Загрузка ...
|
|
| 16 | 003034491 | Strain relief bolting |
Загрузка ...
|
|
| 17 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 19 | 002161592 | Bearing bolt |
Загрузка ...
|
|
| 20 | 002161562 | Drive spigot |
Загрузка ...
|
|
| 21 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 22 | 002158610 | Stripper-right |
Загрузка ...
|
|
| 23 | 002161661 | Stripper-left |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
