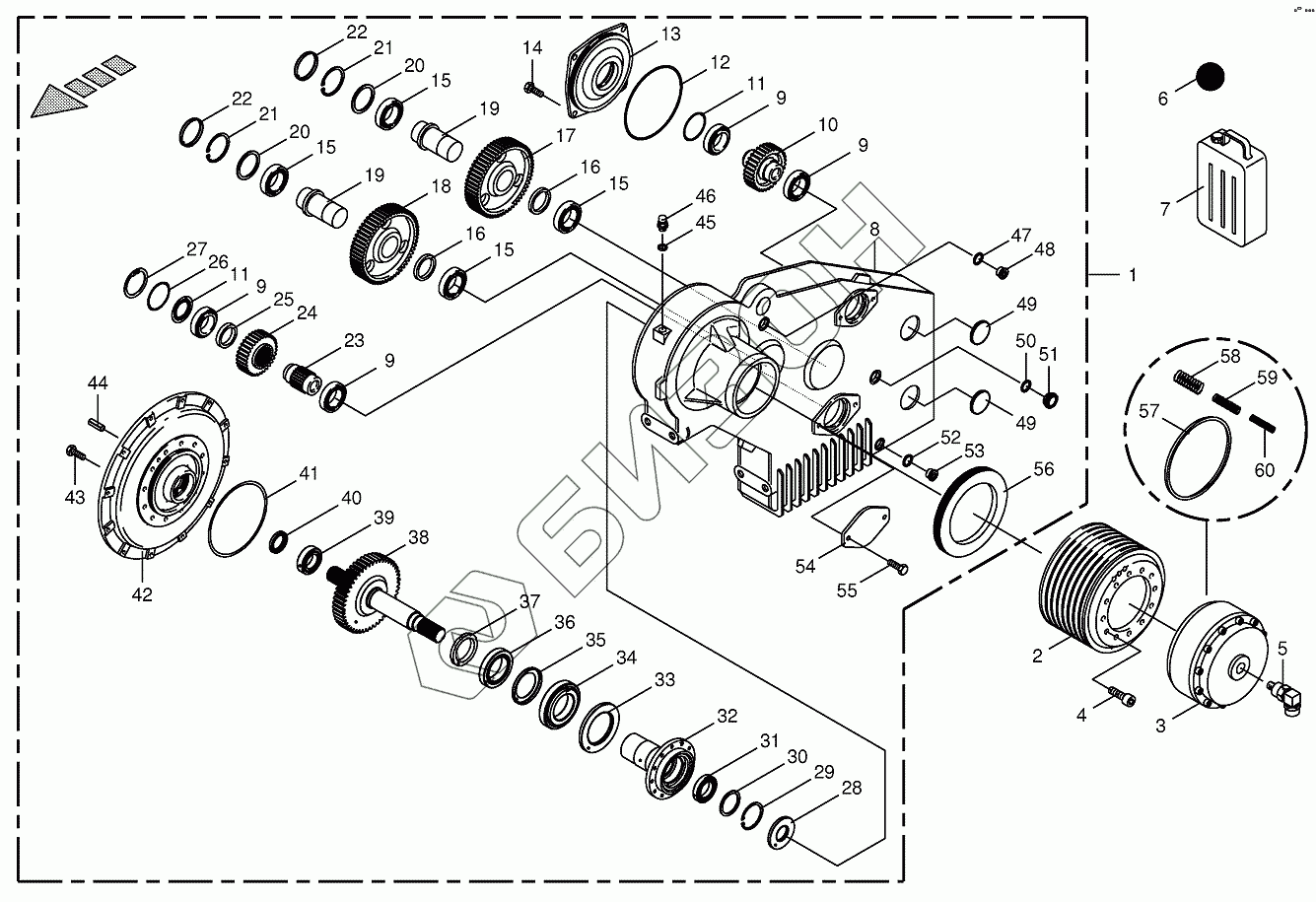

Графический каталог запасных частей к технике: KRONE BIG-X-650. Motor output gear
1
2
3
3
3
3
3
4
5
5
6
7
8
9
9
9
9
10
11
11
11
11
12
13
14
15
15
15
15
16
16
17
18
19
19
20
20
20
20
21
21
22
22
23
24
25
26
27
28
29
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270010210 | Motor output gear |
Загрузка ...
|
|
| 2 | 009557730 | V-belt pulley |
Загрузка ...
|
|
| 3 | 270034670 | lnner body |
Загрузка ...
|
|
| 3 | 270017800 | Hydr. two-surface clutch |
Загрузка ...
|
|
| 3 | 270034750 | Diaphragm |
Загрузка ...
|
|
| 3 | 270034720 | Connecting flange |
Загрузка ...
|
|
| 3 | 270034730 | Pression disc |
Загрузка ...
|
|
| 4 | 009031431 | Allen screw |
Загрузка ...
|
|
| 5 | 002327910 | Oil supply |
Загрузка ...
|
|
| 5 | 270010570 | Lip seal |
Загрузка ...
|
|
| 6 | 009260240 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 7 | 009260280 | Oil-Id.-no.= 5ltr |
Загрузка ...
|
|
| 8 | 270028060 | Gearbox housing |
Загрузка ...
|
|
| 9 | 009323100 | Roller bearing |
Загрузка ...
|
|
| 10 | 270028130 | Spur wheel shaft |
Загрузка ...
|
|
| 11 | 009101020 | Shim ring |
Загрузка ...
|
|
| 11 | 009101010 | Shim ring |
Загрузка ...
|
|
| 11 | 009101000 | Shim ring |
Загрузка ...
|
|
| 12 | 009376330 | O-ring |
Загрузка ...
|
|
| 13 | 270028050 | Bearing housing |
Загрузка ...
|
|
| 14 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 15 | 900004310 | Roller bearing |
Загрузка ...
|
|
| 16 | 270028160 | Spacer ring |
Загрузка ...
|
|
| 17 | 270028110 | Spur gear |
Загрузка ...
|
|
| 18 | 270028100 | Spur gear |
Загрузка ...
|
|
| 19 | 270028090 | Shaft |
Загрузка ...
|
|
| 20 | 009111680 | Shim ring |
Загрузка ...
|
|
| 20 | 009111660 | Shim ring |
Загрузка ...
|
|
| 20 | 900004330 | Shim ring |
Загрузка ...
|
|
| 21 | 009116860 | Circlip |
Загрузка ...
|
|
| 22 | 009252081 | Sealing cap |
Загрузка ...
|
|
| 23 | 270028140 | Hollow shaft |
Загрузка ...
|
|
| 24 | 270028120 | Spur gear |
Загрузка ...
|
|
| 25 | 270028170 | Spacer ring |
Загрузка ...
|
|
| 26 | 900004340 | Nilos-ring |
Загрузка ...
|
|
| 27 | 009116910 | Circlip |
Загрузка ...
|
|
| 28 | 009360810 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 29 | 009116800 | Circlip |
Загрузка ...
|
|
| 30 | 009109470 | Shim ring |
Загрузка ...
|
|
| 30 | 009109440 | Shim ring |
Загрузка ...
|
|
| 30 | 009109450 | Shim ring |
Загрузка ...
|
|
| 30 | 009109460 | Shim ring |
Загрузка ...
|
|
| 31 | 009303590 | Grooved ball bearing |
Загрузка ...
|
|
| 32 | 009557710 | Bearing flange |
Загрузка ...
|
|
| 33 | 009360511 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 34 | 009321850 | Taper roller bearing |
Загрузка ...
|
|
| 35 | 009557890 | Dust cap |
Загрузка ...
|
|
| 36 | 009321710 | Taper roller bearing |
Загрузка ...
|
|
| 37 | 009095110 | Slotted nut |
Загрузка ...
|
|
| 38 | 270028080 | Spur wheel shaft |
Загрузка ...
|
|
| 39 | 009323040 | Roller bearing |
Загрузка ...
|
|
| 40 | 009360800 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 41 | 900004320 | O-ring |
Загрузка ...
|
|
| 42 | 009557540 | Motor flange |
Загрузка ...
|
|
| 43 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009157110 | Cyl. pin |
Загрузка ...
|
|
| 45 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 46 | 009198360 | Breather |
Загрузка ...
|
|
| 47 | 009377010 | Gasket ring |
Загрузка ...
|
|
| 48 | 009060060 | Screw plug |
Загрузка ...
|
|
| 49 | 900004260 | Sealing cap |
Загрузка ...
|
|
| 50 | 900000860 | Gasket ring |
Загрузка ...
|
|
| 51 | 009198390 | Oil sight glass |
Загрузка ...
|
|
| 52 | 009377511 | Gasket ring |
Загрузка ...
|
|
| 53 | 009060050 | Screw plug |
Загрузка ...
|
|
| 54 | 270028150 | Cover |
Загрузка ...
|
|
| 55 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 56 | 270028070 | Housing disc |
Загрузка ...
|
|
| 57 | 270034680 | Gasket |
Загрузка ...
|
|
| 58 | 270034690 | Pressure spring |
Загрузка ...
|
|
| 59 | 270034700 | Pressure spring |
Загрузка ...
|
|
| 60 | 270034710 | Pressure spring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
