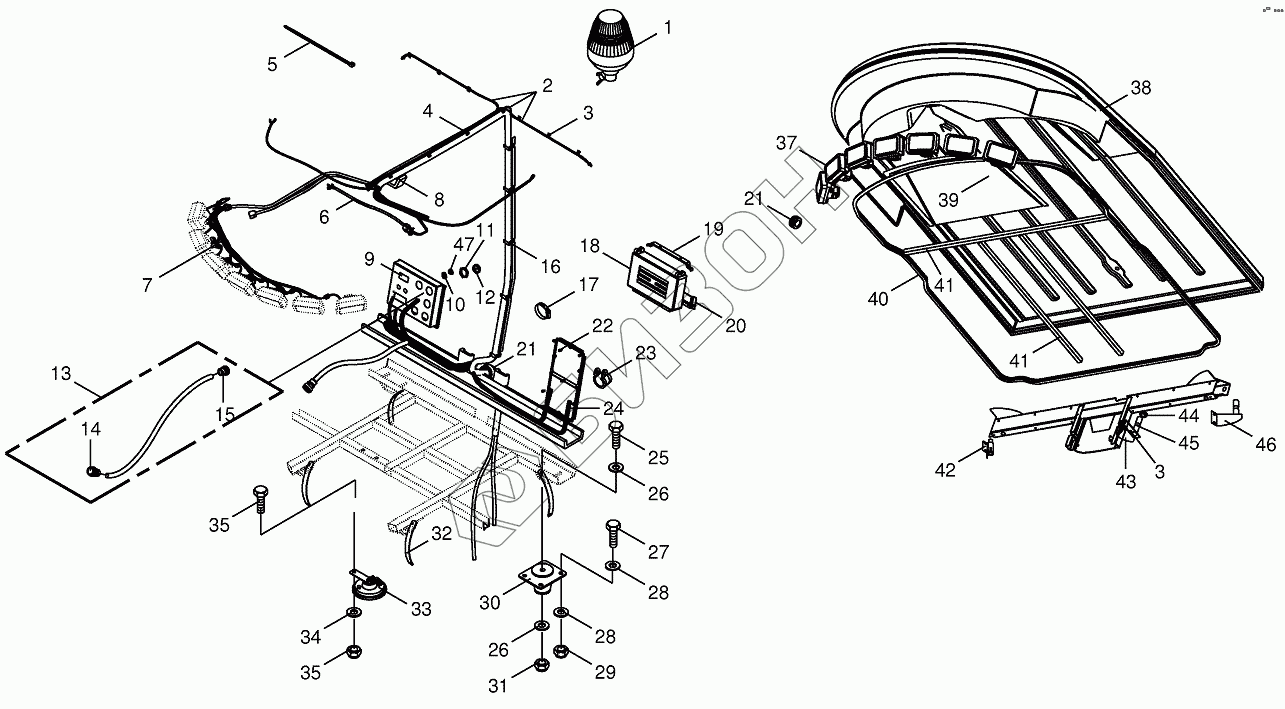

Графический каталог запасных частей к технике: KRONE BIG-X-650. Сab - mounting parts / electric parts
1
1
2
3
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
19
20
21
21
22
23
24
24
24
24
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
41
42
43
44
45
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200807630 | Pane-yellow |
Загрузка ...
|
|
| 1 | 009246380 | Beacon light-yellow |
Загрузка ...
|
|
| 2 | 002206560 | Wiring harness |
Загрузка ...
|
|
| 3 | 002207070 | Cable band support |
Загрузка ...
|
|
| 4 | 002206180 | Screwing-base |
Загрузка ...
|
|
| 5 | 009226722 | Cable band |
Загрузка ...
|
|
| 5 | 009226731 | Cable band |
Загрузка ...
|
|
| 6 | 002205810 | Wiring harness for fan |
Загрузка ...
|
|
| 7 | 002205802 | Wiring harness for headlights |
Загрузка ...
|
|
| 8 | 002205790 | Protection plating |
Загрузка ...
|
|
| 9 | 002206100 | Label plug case |
Загрузка ...
|
|
| 10 | 270012410 | Cable socket |
Загрузка ...
|
|
| 10 | 270012450 | Cable socket |
Загрузка ...
|
|
| 11 | 002205110 | Hex nut |
Загрузка ...
|
|
| 12 | 002205100 | Screw plug |
Загрузка ...
|
|
| 13 | 003028944 | Adapter wire |
Загрузка ...
|
|
| 14 | 003024301 | Socket-31-pole |
Загрузка ...
|
|
| 15 | 003037580 | Plug-31-pole |
Загрузка ...
|
|
| 16 | 002206170 | Hose clip |
Загрузка ...
|
|
| 17 | 009240040 | Tube clip |
Загрузка ...
|
|
| 17 | 009240011 | Tube clip |
Загрузка ...
|
|
| 19 | 003025840 | Bracket |
Загрузка ...
|
|
| 20 | 003025830 | Bracket |
Загрузка ...
|
|
| 21 | 009242020 | Rubber pad |
Загрузка ...
|
|
| 22 | 009242070 | Cable bushing |
Загрузка ...
|
|
| 23 | 009240080 | Tube clip w. rubber |
Загрузка ...
|
|
| 24 | 200802550 | Plug-9-pole, climatronic |
Загрузка ...
|
|
| 24 | 200802540 | Plug-6-pole, climatronic |
Загрузка ...
|
|
| 24 | 003037690 | Time control unit |
Загрузка ...
|
|
| 24 | 200802490 | Wiring harness-Cab |
Загрузка ...
|
|
| 24 | 200802440 | Plug-mirror switch |
Загрузка ...
|
|
| 25 | 009011411 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009003451 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009103031 | Washer |
Загрузка ...
|
|
| 27 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009104140 | Washer |
Загрузка ...
|
|
| 29 | 009087580 | Locknut |
Загрузка ...
|
|
| 30 | 002203650 | Rubber pad |
Загрузка ...
|
|
| 31 | 009087161 | Locknut |
Загрузка ...
|
|
| 32 | 003026760 | Bonding braid |
Загрузка ...
|
|
| 33 | 003025050 | Horn |
Загрузка ...
|
|
| 34 | 009104130 | Washer |
Загрузка ...
|
|
| 35 | 009087060 | Locknut |
Загрузка ...
|
|
| 36 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 37 | 002205230 | Work light |
Загрузка ...
|
|
| 37 | 009246880 | Bulb |
Загрузка ...
|
|
| 38 | 002204510 | Roof-yellow |
Загрузка ...
|
|
| 39 | 002205920 | Heat shield mat |
Загрузка ...
|
|
| 40 | 002205220 | Gasket-Id.-no.= 1m |
Загрузка ...
|
|
| 41 | 002204491 | Gasket |
Загрузка ...
|
|
| 42 | 002204550 | Support-right |
Загрузка ...
|
|
| 43 | 002204560 | Support-middle |
Загрузка ...
|
|
| 44 | 002205950 | Plug |
Загрузка ...
|
|
| 45 | 002206570 | Adapter |
Загрузка ...
|
|
| 46 | 002204540 | Support-left |
Загрузка ...
|
|
| 47 | 270012460 | Plug |
Загрузка ...
|
|
| 47 | 270012440 | Plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
