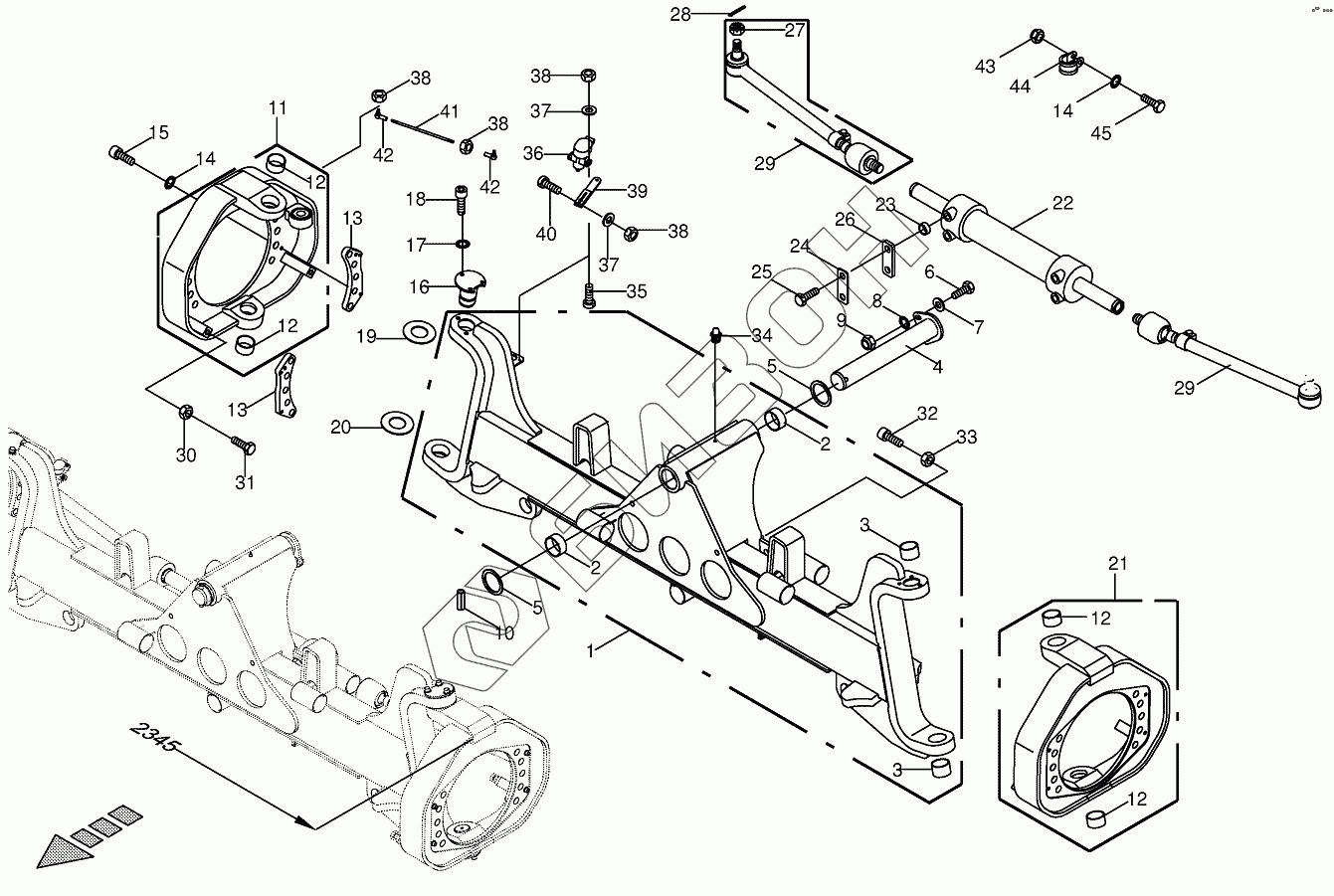

Графический каталог запасных частей к технике: KRONE BIG-X-650. Steering axle cpl.
1
2
2
3
3
4
5
5
5
6
7
8
9
10
11
12
12
12
12
13
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
37
38
38
38
38
39
40
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200205050 | Steered axle carrier |
Загрузка ...
|
|
| 2 | 009353310 | Bearing bush |
Загрузка ...
|
|
| 3 | 009353451 | Bearing bush |
Загрузка ...
|
|
| 4 | 002218773 | Retention bolt |
Загрузка ...
|
|
| 5 | 009110051 | Shim ring |
Загрузка ...
|
|
| 5 | 009110040 | Shim ring |
Загрузка ...
|
|
| 6 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009103200 | Washer |
Загрузка ...
|
|
| 8 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009087010 | Locknut |
Загрузка ...
|
|
| 10 | 009125520 | Roll pin |
Загрузка ...
|
|
| 11 | 200205040 | Journal-right |
Загрузка ...
|
|
| 12 | 009353451 | Bearing bush |
Загрузка ...
|
|
| 13 | 002246483 | Screw-on strip |
Загрузка ...
|
|
| 14 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009030791 | Allen screw |
Загрузка ...
|
|
| 16 | 002132721 | Retention bolt |
Загрузка ...
|
|
| 17 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009031061 | Allen screw |
Загрузка ...
|
|
| 19 | 200204870 | Approach disc |
Загрузка ...
|
|
| 20 | 002133341 | Approach disc |
Загрузка ...
|
|
| 21 | 200205010 | Journal-left |
Загрузка ...
|
|
| 22 | 270071560 | Sealing set |
Загрузка ...
|
|
| 22 | 270012390 | Steering cylinder |
Загрузка ...
|
|
| 23 | 002164860 | Bushing |
Загрузка ...
|
|
| 24 | 200220740 | Locking plate |
Загрузка ...
|
|
| 25 | 009003821 | Hex head bolt |
Загрузка ...
|
|
| 26 | 002199371 | Double roller |
Загрузка ...
|
|
| 27 | 009089270 | Castellated nut |
Загрузка ...
|
|
| 28 | 009120891 | Cotter pin |
Загрузка ...
|
|
| 29 | 200205310 | Axial tie rod |
Загрузка ...
|
|
| 30 | 009082200 | Hex nut |
Загрузка ...
|
|
| 31 | 009003491 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009031081 | Allen screw |
Загрузка ...
|
|
| 33 | 009082120 | Hex nut |
Загрузка ...
|
|
| 34 | 009191050 | Grease niple |
Загрузка ...
|
|
| 35 | 009037471 | Allen screw |
Загрузка ...
|
|
| 36 | 200804350 | Sensor-2-pole |
Загрузка ...
|
|
| 37 | 009105001 | Washer |
Загрузка ...
|
|
| 38 | 009082071 | Hex nut |
Загрузка ...
|
|
| 39 | 002178051 | Lever |
Загрузка ...
|
|
| 40 | 009036610 | Allen screw |
Загрузка ...
|
|
| 41 | 200204030 | Coupler |
Загрузка ...
|
|
| 42 | 009271140 | Link |
Загрузка ...
|
|
| 43 | 009087060 | Locknut |
Загрузка ...
|
|
| 44 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 45 | 009002140 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
