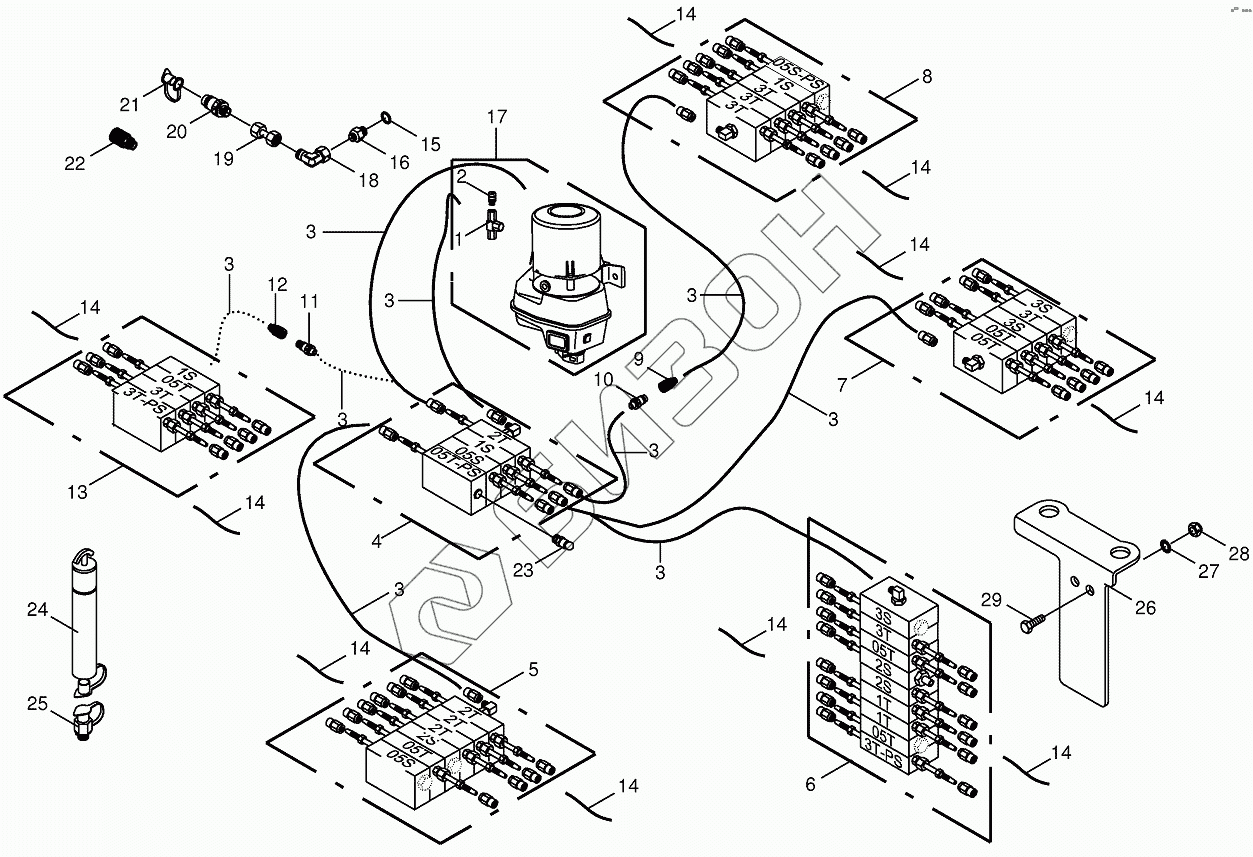

Графический каталог запасных частей к технике: KRONE BIG-X-650. Central lubrication
1
2
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009404700 | Pump |
Загрузка ...
|
|
| 2 | 009404710 | Pressure control valve |
Загрузка ...
|
|
| 3 | 009404740 | High pressure hose-Id.-no.= 1m |
Загрузка ...
|
|
| 4 | 009404650 | Main distributor |
Загрузка ...
|
|
| 5 | 270001490 | Combination of distributors-steering axle |
Загрузка ...
|
|
| 6 | 009404690 | Combination of distributors-ejection system / drive |
Загрузка ...
|
|
| 7 | 270001480 | Combination of distributors-Chopping aggregate |
Загрузка ...
|
|
| 8 | 009404610 | Combination of distributors- feed system |
Загрузка ...
|
|
| 9 | 270015950 | Sleeve |
Загрузка ...
|
|
| 10 | 009404760 | Connector plug |
Загрузка ...
|
|
| 11 | 009404730 | Connector plug |
Загрузка ...
|
|
| 12 | 009404720 | Sleeve |
Загрузка ...
|
|
| 13 | 009404590 | Combination of distributors-cracker |
Загрузка ...
|
|
| 14 | 009389330 | Plastic tube filled with grease-Id.-no.= 1m |
Загрузка ...
|
|
| 15 | 009377360 | Gasket ring |
Загрузка ...
|
|
| 16 | 002132810 | Reducing piece |
Загрузка ...
|
|
| 17 | 270000260 | Piston pump-with case |
Загрузка ...
|
|
| 18 | 009210671 | Angle lug |
Загрузка ...
|
|
| 19 | 002307430 | Double nipple |
Загрузка ...
|
|
| 20 | 009211450 | Connector plug |
Загрузка ...
|
|
| 21 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 22 | 009211300 | Sleeve |
Загрузка ...
|
|
| 23 | 003035640 | Cycles-switch-4-pole |
Загрузка ...
|
|
| 24 | 009403930 | Filling cylinder |
Загрузка ...
|
|
| 25 | 009403920 | Filling connection |
Загрузка ...
|
|
| 26 | 200215510 | Retainer |
Загрузка ...
|
|
| 27 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009087041 | Locknut |
Загрузка ...
|
|
| 29 | 009014121 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
