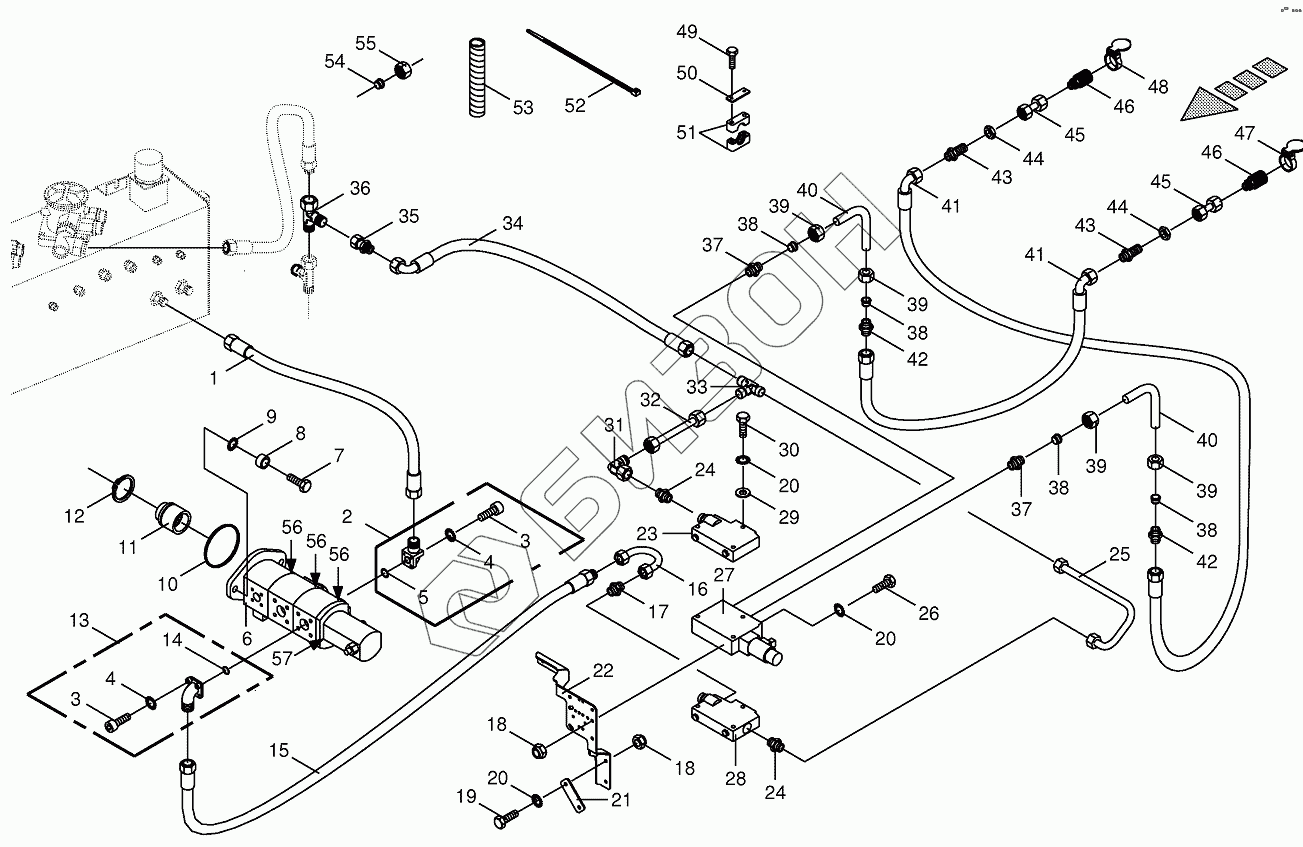

Графический каталог запасных частей к технике: KRONE BIG-X-650. Hydraulics-additive connection back
1
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
21
22
23
24
24
25
26
27
27
27
27
27
27
28
28
29
30
31
32
33
34
35
36
37
37
38
38
38
38
39
39
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270011660 | High pressure hose line |
Загрузка ...
|
|
| 2 | 009197570 | Flange connection |
Загрузка ...
|
|
| 3 | 009030451 | Allen screw |
Загрузка ...
|
|
| 3 | 009030491 | Allen screw |
Загрузка ...
|
|
| 3 | 009030512 | Allen screw |
Загрузка ...
|
|
| 4 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009376280 | O-ring |
Загрузка ...
|
|
| 6 | 270003480 | Pump-4 times |
Загрузка ...
|
|
| 7 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002223132 | Bushing |
Загрузка ...
|
|
| 9 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009376111 | O-ring |
Загрузка ...
|
|
| 11 | 002223162 | Adapter |
Загрузка ...
|
|
| 12 | 009115100 | Circlip |
Загрузка ...
|
|
| 13 | 009197560 | Flange connection |
Загрузка ...
|
|
| 14 | 009376290 | O-ring |
Загрузка ...
|
|
| 15 | 009209671 | High pressure hose line |
Загрузка ...
|
|
| 16 | 002286680 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 009210572 | Male connector |
Загрузка ...
|
|
| 18 | 009082100 | Hex nut |
Загрузка ...
|
|
| 19 | 009010542 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 21 | 002286840 | Strap |
Загрузка ...
|
|
| 22 | 002286851 | Support |
Загрузка ...
|
|
| 23 | 009208210 | End plate |
Загрузка ...
|
|
| 24 | 009209111 | Male connector |
Загрузка ...
|
|
| 25 | 200226330 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 26 | 009002231 | Hex head bolt |
Загрузка ...
|
|
| 27 | 270066660 | Protective cap |
Загрузка ...
|
|
| 27 | 270066640 | Nozzle disc cap |
Загрузка ...
|
|
| 27 | 009191160 | Control solenoid |
Загрузка ...
|
|
| 27 | 009208320 | Sealing set |
Загрузка ...
|
|
| 27 | 009191800 | Repairing sets |
Загрузка ...
|
|
| 27 | 009190120 | Directional-control valve |
Загрузка ...
|
|
| 28 | 009208010 | Connecting plate |
Загрузка ...
|
|
| 28 | 270067650 | Sealing set |
Загрузка ...
|
|
| 29 | 009106030 | Washer |
Загрузка ...
|
|
| 30 | 009010542 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009210651 | Angle lug |
Загрузка ...
|
|
| 32 | 200226340 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 33 | 009210731 | T-connector |
Загрузка ...
|
|
| 34 | 009209662 | High pressure hose line |
Загрузка ...
|
|
| 35 | 009190100 | Reducer fitting |
Загрузка ...
|
|
| 36 | 009208270 | Adjustable L connection |
Загрузка ...
|
|
| 37 | 009209011 | Male connector |
Загрузка ...
|
|
| 38 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 39 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 40 | 003600720 | Hydraulic line |
Загрузка ...
|
|
| 41 | 009210161 | High pressure hose line |
Загрузка ...
|
|
| 42 | 009210541 | Connector |
Загрузка ...
|
|
| 43 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 44 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 45 | 002307430 | Double nipple |
Загрузка ...
|
|
| 46 | 009211300 | Sleeve |
Загрузка ...
|
|
| 47 | 009199940 | Cover-red |
Загрузка ...
|
|
| 48 | 009166020 | Cover-blue |
Загрузка ...
|
|
| 49 | 009003470 | Hex head bolt |
Загрузка ...
|
|
| 50 | 009251251 | Cover plate |
Загрузка ...
|
|
| 51 | 009251501 | Tube clamp-2 halves |
Загрузка ...
|
|
| 52 | 009226711 | Cable band |
Загрузка ...
|
|
| 53 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 54 | 009210471 | Cutting ring |
Загрузка ...
|
|
| 55 | 009210430 | Nozzle disc cap |
Загрузка ...
|
|
| 56 | 270083030 | Sealing set |
Загрузка ...
|
|
| 57 | 270037700 | Sealing set |
Загрузка ...
|
