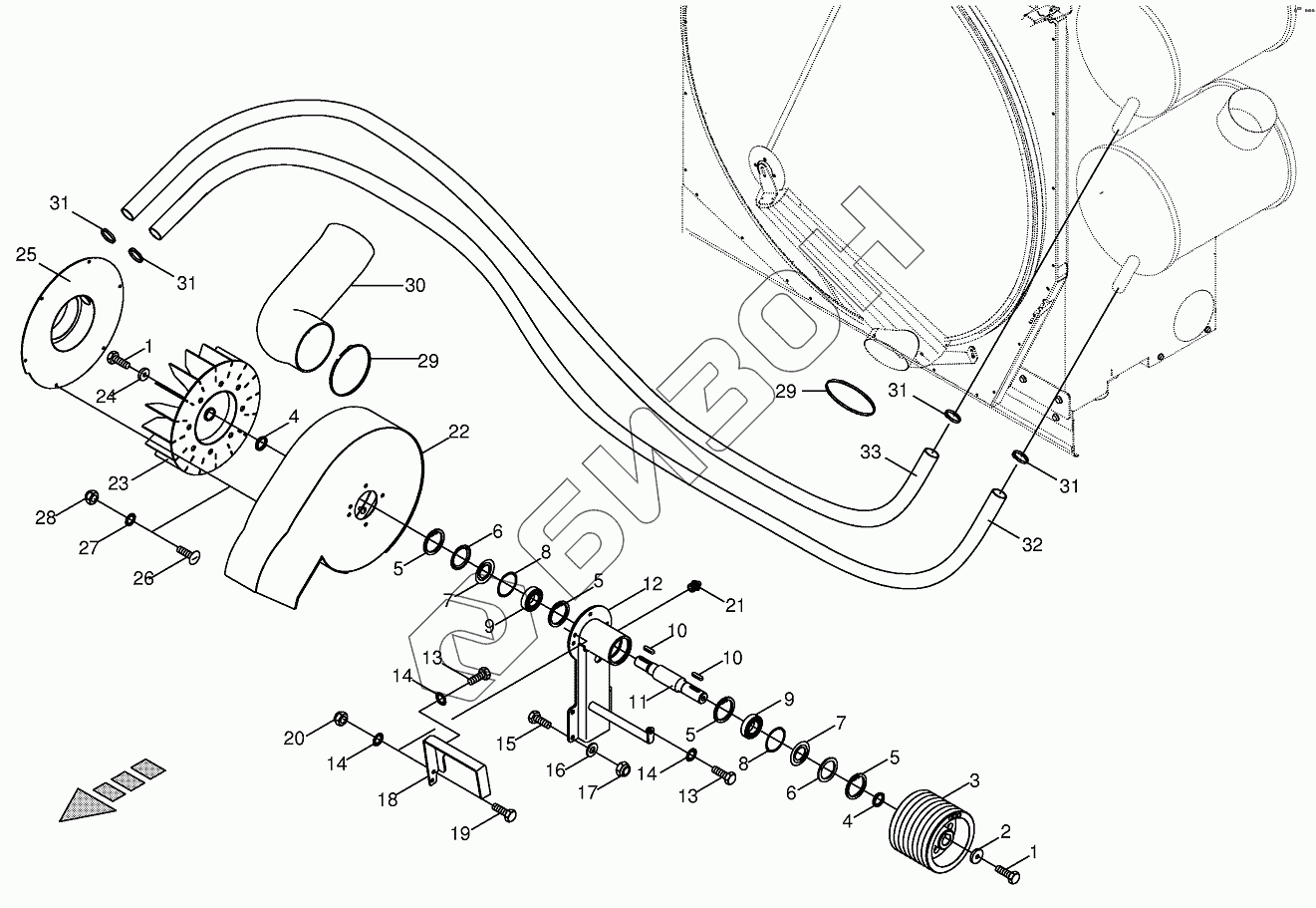

Графический каталог запасных частей к технике: KRONE BIG-X-650. Suction fan
1
1
2
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 2 | 200205340 | End plate |
Загрузка ...
|
|
| 3 | 002149900 | Pulley |
Загрузка ...
|
|
| 4 | 002149920 | Spacer ring |
Загрузка ...
|
|
| 5 | 009116730 | Circlip |
Загрузка ...
|
|
| 6 | 009370150 | Nilos-ring |
Загрузка ...
|
|
| 7 | 009370140 | Nilos-Spacer ring |
Загрузка ...
|
|
| 8 | 009110230 | Shim ring |
Загрузка ...
|
|
| 9 | 009305670 | Grooved ball bearing |
Загрузка ...
|
|
| 10 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 11 | 002149910 | Shaft |
Загрузка ...
|
|
| 12 | 200214500 | Fan retainer |
Загрузка ...
|
|
| 13 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009105061 | Washer |
Загрузка ...
|
|
| 17 | 009087010 | Locknut |
Загрузка ...
|
|
| 18 | 200205350 | Retainer angle |
Загрузка ...
|
|
| 19 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 009191050 | Grease niple |
Загрузка ...
|
|
| 22 | 002149601 | Fan housing |
Загрузка ...
|
|
| 23 | 200205370 | Rotor |
Загрузка ...
|
|
| 24 | 002149970 | End plate |
Загрузка ...
|
|
| 25 | 002149811 | Housing cover |
Загрузка ...
|
|
| 26 | 009052301 | Coach bolt |
Загрузка ...
|
|
| 27 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009087060 | Locknut |
Загрузка ...
|
|
| 29 | 270001920 | Hose clamp |
Загрузка ...
|
|
| 30 | 200207530 | Suction hose |
Загрузка ...
|
|
| 31 | 009405420 | Hose clamp |
Загрузка ...
|
|
| 32 | 200211670 | Suction hose |
Загрузка ...
|
|
| 33 | 200213720 | Suction hose |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
