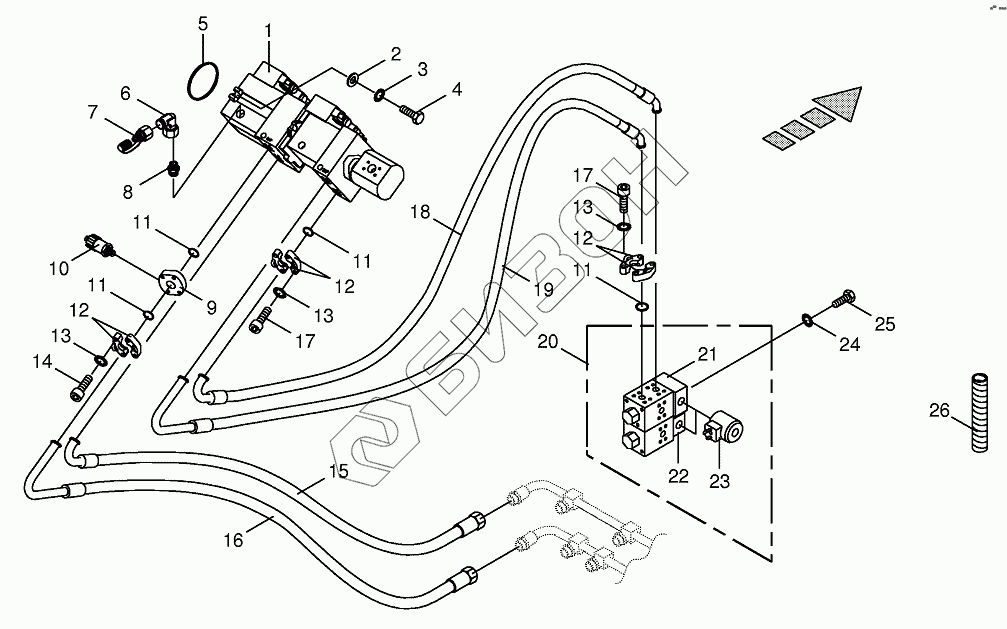

Графический каталог запасных частей к технике: KRONE BIG-X-650. Traction drive pump
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
13
13
13
14
15
16
17
17
18
19
20
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009191830 | Variable displacement pump |
Загрузка ...
|
|
| 2 | 009103031 | Washer |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009376100 | O-ring |
Загрузка ...
|
|
| 6 | 009208250 | Lug |
Загрузка ...
|
|
| 7 | 009199370 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 8 | 009193680 | Male connector |
Загрузка ...
|
|
| 9 | 270000690 | Intermediate flange |
Загрузка ...
|
|
| 10 | 003024731 | Pressure sensor |
Загрузка ...
|
|
| 11 | 009375580 | O-ring |
Загрузка ...
|
|
| 12 | 009208610 | SAE-flange section |
Загрузка ...
|
|
| 13 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009031451 | Allen screw |
Загрузка ...
|
|
| 15 | 009197782 | High pressure hose line |
Загрузка ...
|
|
| 16 | 009197872 | High pressure hose line |
Загрузка ...
|
|
| 17 | 009031431 | Allen screw |
Загрузка ...
|
|
| 18 | 009200730 | High pressure hose line |
Загрузка ...
|
|
| 19 | 270011650 | High pressure hose line |
Загрузка ...
|
|
| 20 | 002220132 | Hydraulik-ganged valve |
Загрузка ...
|
|
| 20 | 009191610 | Sealing set |
Загрузка ...
|
|
| 21 | 002334510 | Head rinse valve |
Загрузка ...
|
|
| 21 | 270083810 | Pressure spring |
Загрузка ...
|
|
| 22 | 009190740 | Pilot valve |
Загрузка ...
|
|
| 23 | 009387280 | Magnetic steering hub |
Загрузка ...
|
|
| 24 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 26 | 003012190 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
