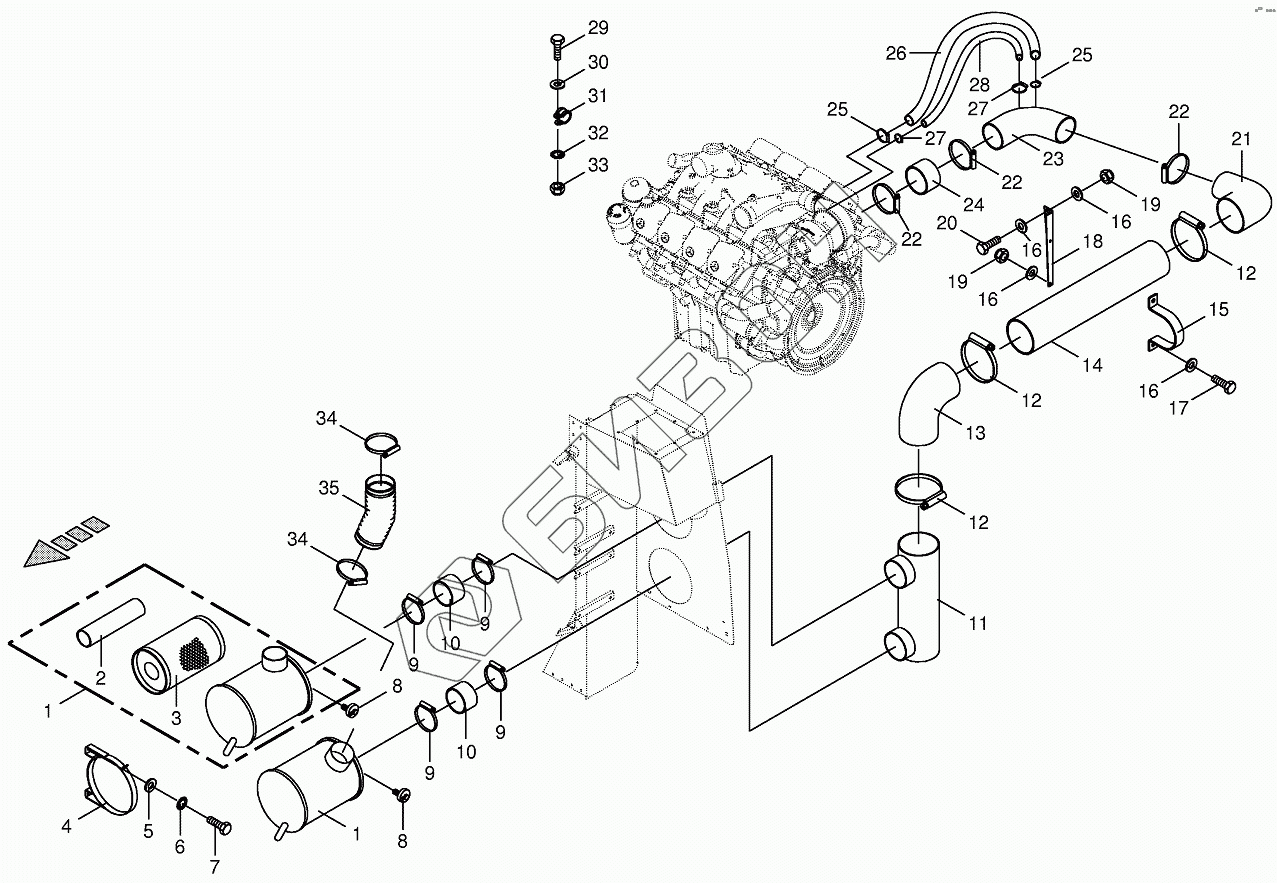

Графический каталог запасных частей к технике: KRONE BIG-X-650. Air cleaning equipment
1
1
2
3
4
5
6
7
8
8
9
9
9
9
10
10
11
12
12
12
13
14
15
16
16
16
16
17
18
19
19
20
21
22
22
22
23
24
25
25
26
27
27
28
29
30
31
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002265900 | Drying air filter |
Загрузка ...
|
|
| 2 | 009402300 | Guarding filter element |
Загрузка ...
|
|
| 3 | 009402290 | Replacement filter element |
Загрузка ...
|
|
| 4 | 002265910 | Support |
Загрузка ...
|
|
| 5 | 009103200 | Washer |
Загрузка ...
|
|
| 6 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002210710 | Grooming switch |
Загрузка ...
|
|
| 9 | 009240220 | Тubе сlip |
Загрузка ...
|
|
| 10 | 002265940 | Rubber hose |
Загрузка ...
|
|
| 11 | 200210690 | Сlеаn аir pipе |
Загрузка ...
|
|
| 12 | 009240320 | Тubе сlip |
Загрузка ...
|
|
| 13 | 270003780 | Elbow |
Загрузка ...
|
|
| 14 | 200210780 | Tube |
Загрузка ...
|
|
| 15 | 200214770 | Clamp |
Загрузка ...
|
|
| 16 | 009104140 | Washer |
Загрузка ...
|
|
| 17 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 18 | 200214780 | Support |
Загрузка ...
|
|
| 19 | 009087580 | Locknut |
Загрузка ...
|
|
| 20 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 21 | 270003760 | Clean air knee |
Загрузка ...
|
|
| 22 | 009240200 | Тubе сlip |
Загрузка ...
|
|
| 23 | 200210790 | Elbow |
Загрузка ...
|
|
| 24 | 270004210 | Rubber sleeve |
Загрузка ...
|
|
| 25 | 009405420 | Hose clamp |
Загрузка ...
|
|
| 26 | 200215890 | Flexible suction hose |
Загрузка ...
|
|
| 27 | 270008320 | Hose clamp |
Загрузка ...
|
|
| 28 | 002329031 | Hose |
Загрузка ...
|
|
| 29 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009104130 | Washer |
Загрузка ...
|
|
| 31 | 009240520 | Tube clip w. rubber |
Загрузка ...
|
|
| 31 | 009240660 | Tube clip w. rubber |
Загрузка ...
|
|
| 32 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009087060 | Locknut |
Загрузка ...
|
|
| 34 | 270001920 | Hose clamp |
Загрузка ...
|
|
| 35 | 200211680 | Spiral hose |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
