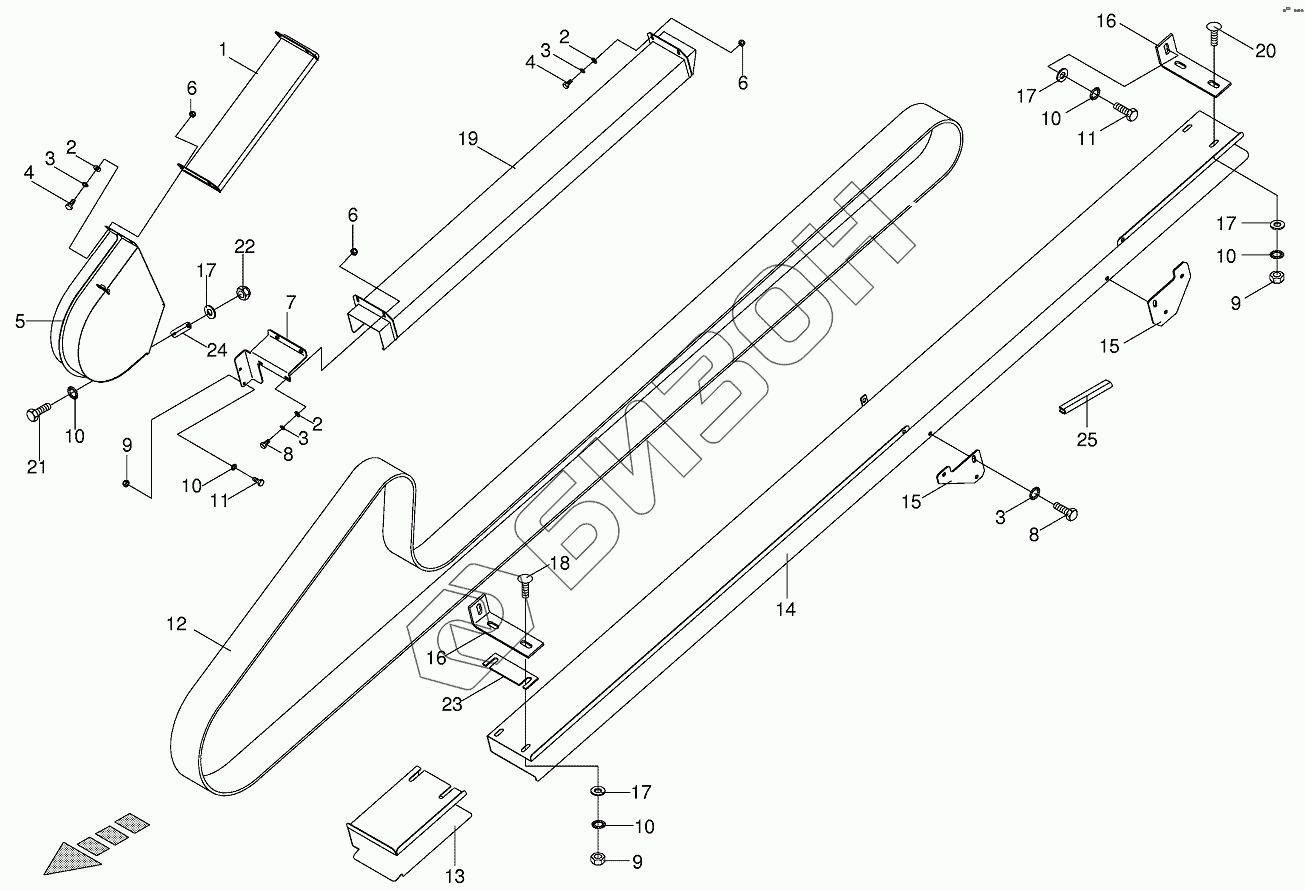

Графический каталог запасных частей к технике: KRONE BIG-X-650. Belt guide-main drive
1
2
2
2
3
3
3
3
4
4
5
6
6
6
7
8
8
9
9
9
10
10
10
10
10
11
11
12
13
14
15
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002155230 | Belt covering-front |
Загрузка ...
|
|
| 2 | 009106030 | Washer |
Загрузка ...
|
|
| 3 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 5 | 002155211 | Belt guard |
Загрузка ...
|
|
| 6 | 009082100 | Hex nut |
Загрузка ...
|
|
| 7 | 002285960 | Suppоrt |
Загрузка ...
|
|
| 8 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009082120 | Hex nut |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 12 | 002279101 | Power band |
Загрузка ...
|
|
| 13 | 002156070 | Belt guide |
Загрузка ...
|
|
| 14 | 002155151 | Веlt guidе |
Загрузка ...
|
|
| 15 | 002155160 | Рlаtе |
Загрузка ...
|
|
| 16 | 002156100 | Fastening angle |
Загрузка ...
|
|
| 17 | 009103611 | Washer |
Загрузка ...
|
|
| 18 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 19 | 002267482 | Веlt соvеring |
Загрузка ...
|
|
| 20 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 21 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009087580 | Locknut |
Загрузка ...
|
|
| 23 | 002145120 | Enclosure |
Загрузка ...
|
|
| 24 | 002141810 | Support |
Загрузка ...
|
|
| 25 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
