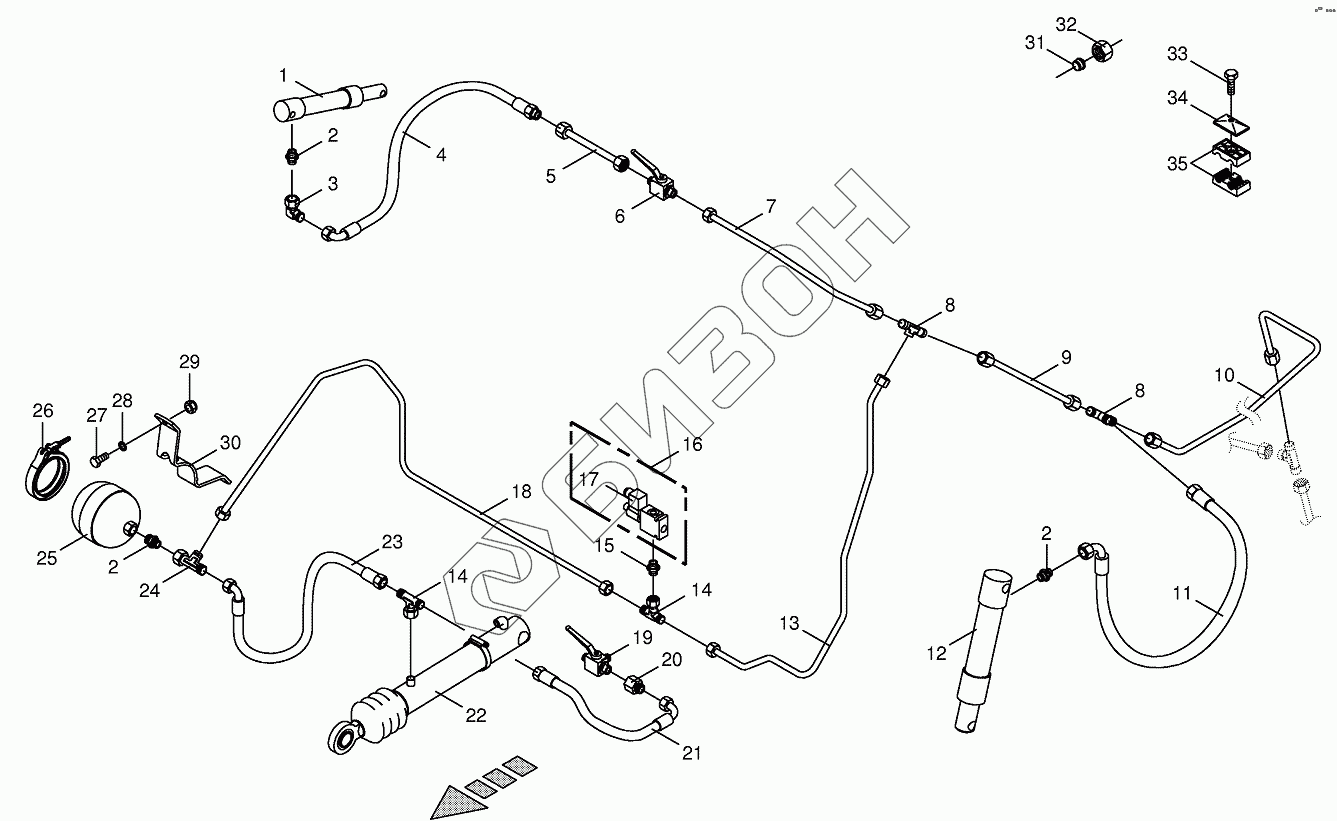

Графический каталог запасных частей к технике: KRONE BIG-X-650. Charge pressure lines-front
1
1
2
2
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
14
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009187710 | Sealing set |
Загрузка ...
|
|
| 1 | 002221101 | Hydraulic cylinder |
Загрузка ...
|
|
| 2 | 009209011 | Male connector |
Загрузка ...
|
|
| 3 | 009210671 | Angle lug |
Загрузка ...
|
|
| 4 | 009210031 | High pressure hose line |
Загрузка ...
|
|
| 5 | 002286790 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 6 | 009211222 | Ball cock |
Загрузка ...
|
|
| 7 | 003601910 | Нуdrаuliс linе-inсl. nоzzlе disс саp, сutting ring |
Загрузка ...
|
|
| 8 | 009210711 | T connector |
Загрузка ...
|
|
| 9 | 003601930 | Нуdrаuliс linе-inсl. nоzzlе disс саp, сutting ring |
Загрузка ...
|
|
| 10 | 003601920 | Нуdrаuliс linе-inсl. nоzzlе disс саp, сutting ring |
Загрузка ...
|
|
| 11 | 009200830 | High pressure hose line |
Загрузка ...
|
|
| 12 | 002240401 | Hydraulic cylinder |
Загрузка ...
|
|
| 12 | 270128090 | Gasket set EZ40/45 |
Загрузка ...
|
|
| 13 | 002191330 | Нуdrаuliс linе-inсl. nоzzlе disс саp, сutting ring |
Загрузка ...
|
|
| 14 | 009210771 | T-connector |
Загрузка ...
|
|
| 15 | 009199181 | Male connector |
Загрузка ...
|
|
| 16 | 009190340 | 3/2-Diverter vave bloc |
Загрузка ...
|
|
| 17 | 009190280 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 17 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 18 | 002191340 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 009193090 | Diverter valve |
Загрузка ...
|
|
| 20 | 009211601 | Reducer fitting |
Загрузка ...
|
|
| 21 | 009200611 | High pressure hose line |
Загрузка ...
|
|
| 22 | 009185251 | Hydraulic cylinder |
Загрузка ...
|
|
| 22 | 009188070 | Sealing set |
Загрузка ...
|
|
| 23 | 009209720 | High pressure hose line |
Загрузка ...
|
|
| 24 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 25 | 009196070 | Pressure accumulator |
Загрузка ...
|
|
| 26 | 009240300 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 27 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009082120 | Hex nut |
Загрузка ...
|
|
| 30 | 002312090 | Accumulator support |
Загрузка ...
|
|
| 31 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 32 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 33 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009003590 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009251340 | Cover plate |
Загрузка ...
|
|
| 35 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
