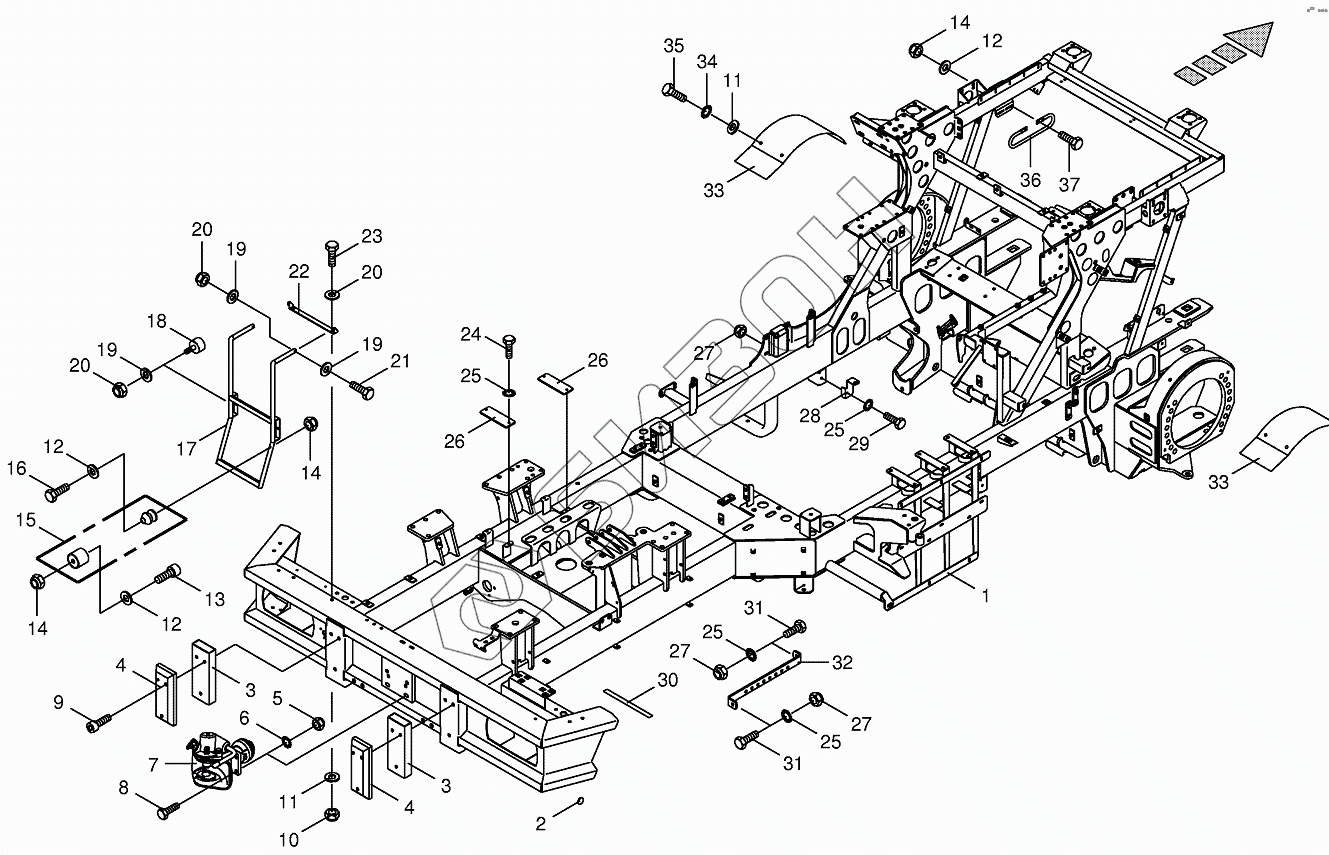

Графический каталог запасных частей к технике: KRONE BIG-X-650. Frame/trailer hitch/ascending ladder
1
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
12
13
14
14
14
15
16
17
18
19
19
19
20
20
20
21
22
23
24
25
25
25
25
26
26
27
27
27
28
29
30
31
31
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002165853 | Frаmе |
Загрузка ...
|
|
| 2 | 009388600 | Housing foot |
Загрузка ...
|
|
| 3 | 002287611 | Reflection loss or gain |
Загрузка ...
|
|
| 4 | 009242290 | Rubber pad |
Загрузка ...
|
|
| 5 | 009087161 | Locknut |
Загрузка ...
|
|
| 6 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009235170 | Trailer hitch |
Загрузка ...
|
|
| 8 | 009014840 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009031511 | Allen screw |
Загрузка ...
|
|
| 10 | 009087010 | Locknut |
Загрузка ...
|
|
| 11 | 009106090 | Washer |
Загрузка ...
|
|
| 12 | 009104111 | Washer |
Загрузка ...
|
|
| 13 | 009030451 | Allen screw |
Загрузка ...
|
|
| 14 | 009087041 | Locknut |
Загрузка ...
|
|
| 15 | 002508311 | Clamp and buffer |
Загрузка ...
|
|
| 16 | 009014121 | Hex head bolt |
Загрузка ...
|
|
| 17 | 002178730 | Ladder-back |
Загрузка ...
|
|
| 18 | 009242281 | Rubber pad |
Загрузка ...
|
|
| 19 | 009104140 | Washer |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 22 | 002178711 | Hinged bracket |
Загрузка ...
|
|
| 23 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 26 | 002191602 | Plate |
Загрузка ...
|
|
| 27 | 009087060 | Locknut |
Загрузка ...
|
|
| 28 | 002156880 | Clutch support |
Загрузка ...
|
|
| 29 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009394041 | Locking tab |
Загрузка ...
|
|
| 31 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 32 | 002194291 | Volume rail |
Загрузка ...
|
|
| 33 | 002173020 | Motor cover |
Загрузка ...
|
|
| 34 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 35 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 36 | 002167951 | Guаrd bоw |
Загрузка ...
|
|
| 37 | 009002391 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
