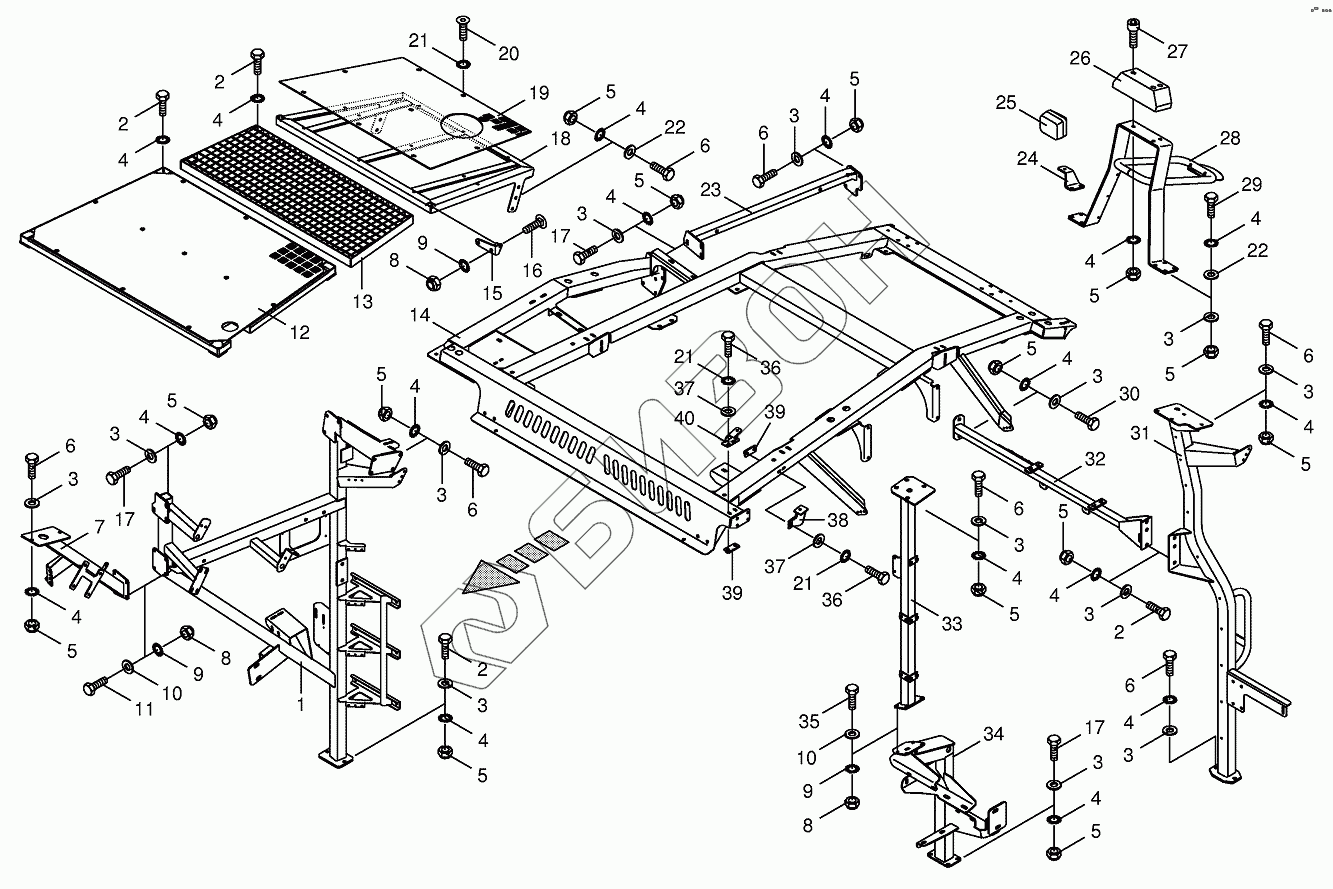

Графический каталог запасных частей к технике: KRONE BIG-X-650. Panelling frame/Cladding-back top
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
8
8
8
9
9
9
10
10
11
12
13
14
15
15
16
17
17
17
18
19
20
21
21
21
22
22
23
24
25
25
26
27
28
28
29
30
31
32
33
34
35
36
36
37
37
38
38
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003601791 | Support-back right |
Загрузка ...
|
|
| 2 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 7 | 002175692 | Strut-right |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009104140 | Washer |
Загрузка ...
|
|
| 11 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 12 | 003601860 | Cover plate |
Загрузка ...
|
|
| 13 | 002177390 | Rust |
Загрузка ...
|
|
| 14 | 003601831 | Retainer frame |
Загрузка ...
|
|
| 15 | 002177471 | Roof retainer-left |
Загрузка ...
|
|
| 15 | 002177491 | Roof retainer-right |
Загрузка ...
|
|
| 16 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 17 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 18 | 200211470 | Roof door |
Загрузка ...
|
|
| 19 | 200211480 | Roof sheeting |
Загрузка ...
|
|
| 20 | 009047090 | Fillister head screw |
Загрузка ...
|
|
| 21 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009106401 | Washer |
Загрузка ...
|
|
| 23 | 002175751 | Oil tank support |
Загрузка ...
|
|
| 24 | 002157110 | Headlight support |
Загрузка ...
|
|
| 25 | 009246350 | Work light |
Загрузка ...
|
|
| 25 | 009246880 | Bulb |
Загрузка ...
|
|
| 26 | 009242310 | Rubber pad |
Загрузка ...
|
|
| 27 | 009031440 | Allen screw |
Загрузка ...
|
|
| 28 | 002175783 | Emission uptake-Camera |
Загрузка ...
|
|
| 28 | 002164231 | Emission uptake-Mirror |
Загрузка ...
|
|
| 29 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009014580 | Hex head bolt |
Загрузка ...
|
|
| 31 | 002175198 | Support-back left |
Загрузка ...
|
|
| 32 | 002175682 | Tie bar-back |
Загрузка ...
|
|
| 33 | 002175633 | Support-left middle top |
Загрузка ...
|
|
| 34 | 002162613 | Suppоrt-lеft middlе bеlоw |
Загрузка ...
|
|
| 35 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009106030 | Washer |
Загрузка ...
|
|
| 38 | 002264741 | Cladding retainer-left |
Загрузка ...
|
|
| 38 | 002264871 | Cladding retainer-right |
Загрузка ...
|
|
| 39 | 002132870 | Carrier plate |
Загрузка ...
|
|
| 40 | 002285660 | Cladding retainer-left |
Загрузка ...
|
|
| 40 | 002285620 | Cladding retainer-right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
