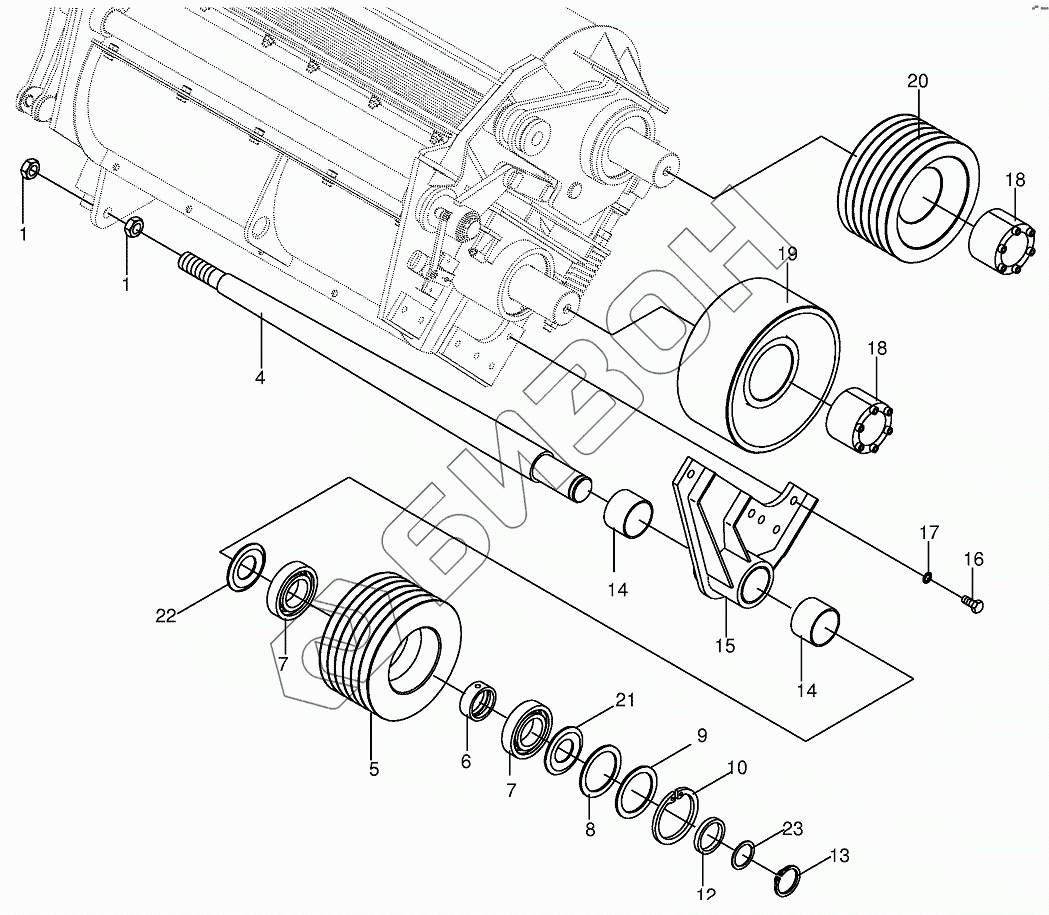

Графический каталог запасных частей к технике: KRONE BIG-X-650. Pulley for changing directions
1
1
4
5
5
5
6
7
7
8
9
9
10
12
13
14
14
15
16
17
18
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009080391 | Hex nut |
Загрузка ...
|
|
| 4 | 002155062 | Axle |
Загрузка ...
|
|
| 5 | 002242314 | Deflexion pulley |
Загрузка ...
|
|
| 5 | 200229391 | Deflexion pulley-optional |
Загрузка ...
|
|
| 5 | 200207690 | Deflexion pulley-optional |
Загрузка ...
|
|
| 6 | 003509633 | Intermediate ring |
Загрузка ...
|
|
| 7 | 009305690 | Grooved ball bearing |
Загрузка ...
|
|
| 8 | 009107200 | Supporting disc |
Загрузка ...
|
|
| 9 | 009109910 | Shim ring |
Загрузка ...
|
|
| 9 | 009109920 | Shim ring |
Загрузка ...
|
|
| 10 | 009116860 | Circlip |
Загрузка ...
|
|
| 12 | 002194380 | Spacer bushing |
Загрузка ...
|
|
| 13 | 009115491 | Circlip |
Загрузка ...
|
|
| 14 | 009353420 | Bearing bush |
Загрузка ...
|
|
| 15 | 003509521 | Bearing plate-incl. bushing |
Загрузка ...
|
|
| 16 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009401370 | Set of tensioning parts-35 Nm |
Загрузка ...
|
|
| 19 | 002265332 | Deflexion pulley |
Загрузка ...
|
|
| 19 | 200207680 | Deflexion pulley-optional |
Загрузка ...
|
|
| 20 | 002265322 | Pulley |
Загрузка ...
|
|
| 20 | 200207670 | Pulley-optional |
Загрузка ...
|
|
| 21 | 009370350 | Nilos-ring |
Загрузка ...
|
|
| 22 | 009370340 | Nilos-ring |
Загрузка ...
|
|
| 23 | 009108940 | Shim ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
