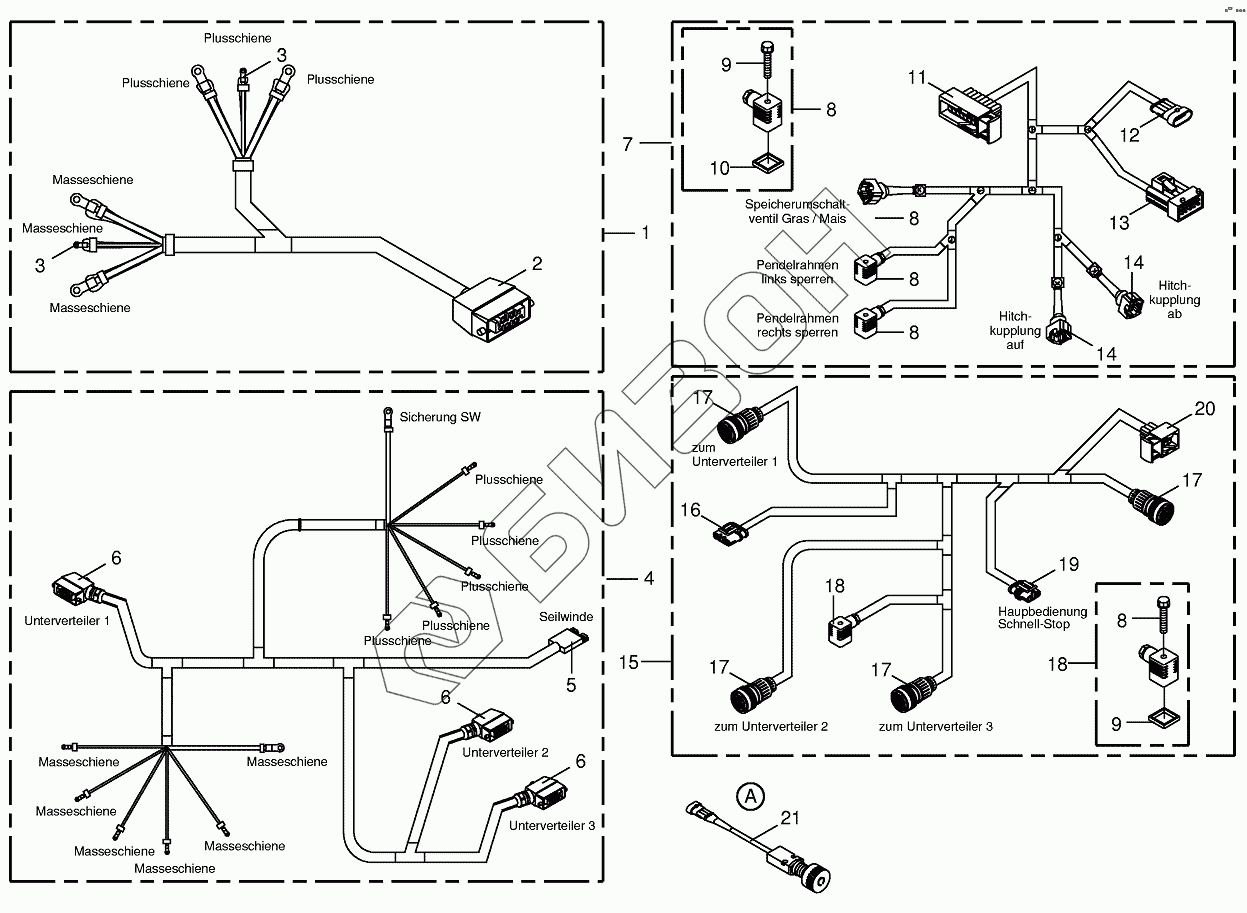

Графический каталог запасных частей к технике: KRONE BIG-X-650. Several wiring looms
1
2
3
3
4
5
6
6
6
7
8
8
8
8
8
9
9
10
11
12
13
14
14
15
16
17
17
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003031553 | Wiring harness-Cab |
Загрузка ...
|
|
| 2 | 003030930 | Main plug |
Загрузка ...
|
|
| 3 | 003031300 | Cable terminal-blue |
Загрузка ...
|
|
| 4 | 003036963 | Wiring harness-power supply |
Загрузка ...
|
|
| 5 | 003036740 | Plug |
Загрузка ...
|
|
| 6 | 003030920 | Main plug-lateral |
Загрузка ...
|
|
| 7 | 003034595 | Wiring hаrnеss |
Загрузка ...
|
|
| 8 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 9 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 10 | 003011860 | Gasket |
Загрузка ...
|
|
| 11 | 003030830 | Bushing housing-16-pole |
Загрузка ...
|
|
| 12 | 003023540 | Coupling socket-4-pole |
Загрузка ...
|
|
| 13 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 14 | 003031140 | Jet-plug-2-pole |
Загрузка ...
|
|
| 15 | 003031514 | Wiring harness-CAN |
Загрузка ...
|
|
| 16 | 003023530 | Plug-4-pole |
Загрузка ...
|
|
| 17 | 003024310 | Plug-31-pole |
Загрузка ...
|
|
| 18 | 003018020 | Solenoid valve plug-black |
Загрузка ...
|
|
| 19 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 20 | 003030820 | Bushing housing-6-pole |
Загрузка ...
|
|
| 21 | 003032482 | Instantanequs cut-out switch |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
