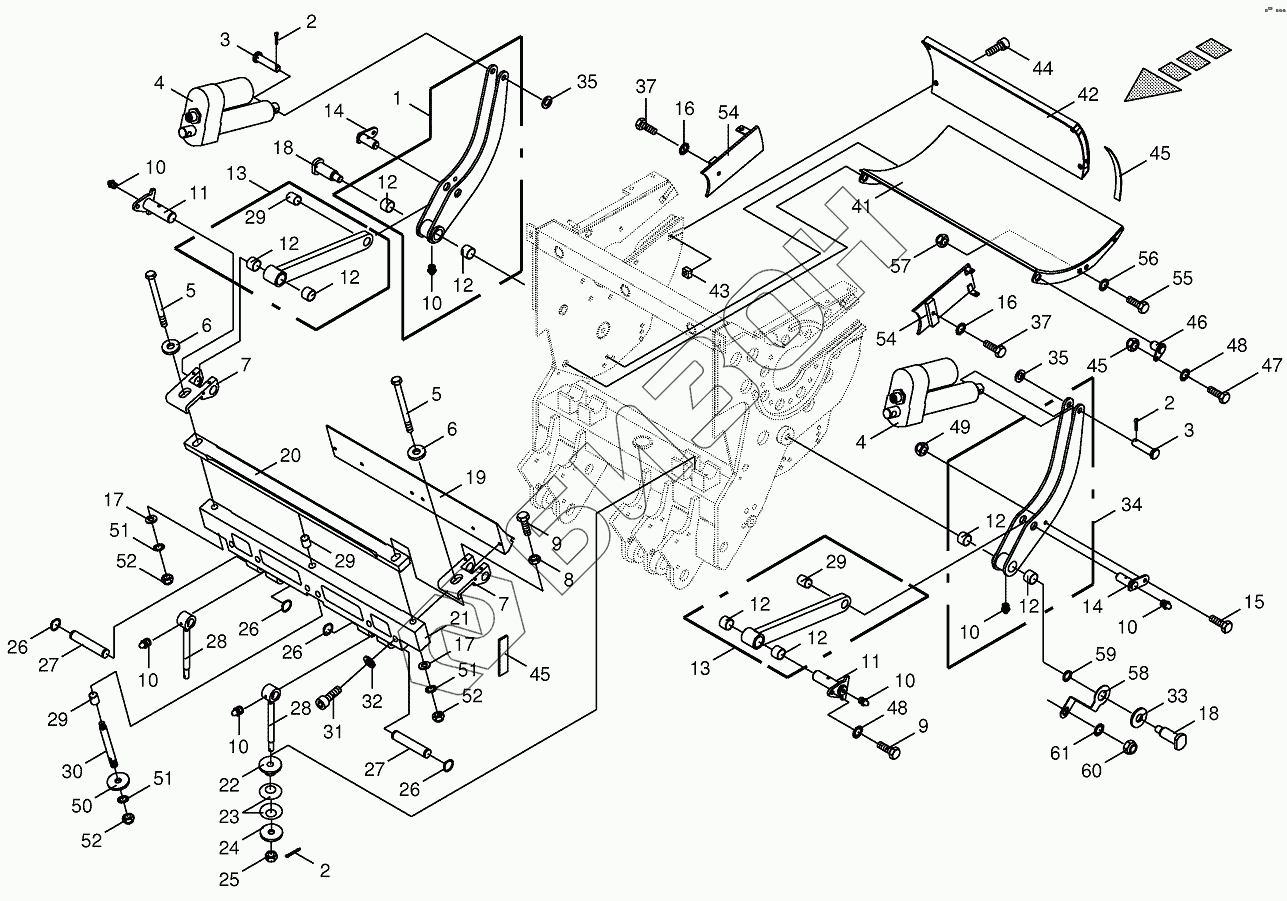

Графический каталог запасных частей к технике: KRONE BIG-X-650. Shear bar adjustment
1
2
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
10
10
10
10
10
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
16
16
17
17
18
18
19
20
20
21
22
23
24
25
26
26
26
26
27
27
28
28
29
29
29
29
30
31
32
33
34
35
35
37
37
41
42
43
44
45
45
45
46
47
48
48
49
50
51
51
51
52
52
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002164550 | Rocker-right |
Загрузка ...
|
|
| 2 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 3 | 002177111 | Pin |
Загрузка ...
|
|
| 4 | 003031621 | Engine |
Загрузка ...
|
|
| 5 | 009012171 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002216370 | Washer |
Загрузка ...
|
|
| 7 | 002216363 | Tension plate |
Загрузка ...
|
|
| 8 | 009082100 | Hex nut |
Загрузка ...
|
|
| 9 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009191050 | Grease niple |
Загрузка ...
|
|
| 11 | 002177222 | Pin |
Загрузка ...
|
|
| 12 | 009353340 | Bearing bush |
Загрузка ...
|
|
| 13 | 002164560 | Lever |
Загрузка ...
|
|
| 14 | 002164571 | Pin |
Загрузка ...
|
|
| 15 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009103600 | Washer |
Загрузка ...
|
|
| 18 | 002177121 | Attachment bolt |
Загрузка ...
|
|
| 19 | 002242785 | Formed part |
Загрузка ...
|
|
| 20 | 002171252 | Counter blade-grass standard |
Загрузка ...
|
|
| 20 | 002242613 | Counter blade-maize, grass special |
Загрузка ...
|
|
| 21 | 002242773 | Basic structure |
Загрузка ...
|
|
| 22 | 002216314 | Guide |
Загрузка ...
|
|
| 23 | 009099280 | Spring washer |
Загрузка ...
|
|
| 24 | 002216320 | Washer |
Загрузка ...
|
|
| 25 | 009089152 | Castellated nut |
Загрузка ...
|
|
| 26 | 009115351 | Circlip |
Загрузка ...
|
|
| 27 | 002214621 | Pin |
Загрузка ...
|
|
| 28 | 002214974 | Con-rod |
Загрузка ...
|
|
| 29 | 009353270 | Bearing bush |
Загрузка ...
|
|
| 30 | 002161790 | Spindle |
Загрузка ...
|
|
| 31 | 009031421 | Allen screw |
Загрузка ...
|
|
| 32 | 009100350 | Spring washer |
Загрузка ...
|
|
| 33 | 002177150 | Washer |
Загрузка ...
|
|
| 34 | 002164540 | Rocker-left |
Загрузка ...
|
|
| 35 | 009105061 | Washer |
Загрузка ...
|
|
| 37 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 41 | 002158240 | Floor plate |
Загрузка ...
|
|
| 42 | 002173263 | Cover plate |
Загрузка ...
|
|
| 43 | 002282850 | Threaded piece |
Загрузка ...
|
|
| 44 | 009031470 | Allen screw |
Загрузка ...
|
|
| 45 | 009401220 | Self-adhesive sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 46 | 002163751 | Pin |
Загрузка ...
|
|
| 47 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 48 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 49 | 009087060 | Locknut |
Загрузка ...
|
|
| 50 | 002161780 | Washer |
Загрузка ...
|
|
| 51 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 52 | 009087210 | Locknut |
Загрузка ...
|
|
| 53 | 002167961 | Slot cover-left |
Загрузка ...
|
|
| 54 | 002167971 | Slot cover-right |
Загрузка ...
|
|
| 55 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 56 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 57 | 009087161 | Locknut |
Загрузка ...
|
|
| 58 | 002141090 | Locking plate |
Загрузка ...
|
|
| 59 | 002141100 | Ring |
Загрузка ...
|
|
| 60 | 009087580 | Locknut |
Загрузка ...
|
|
| 61 | 009099091 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
