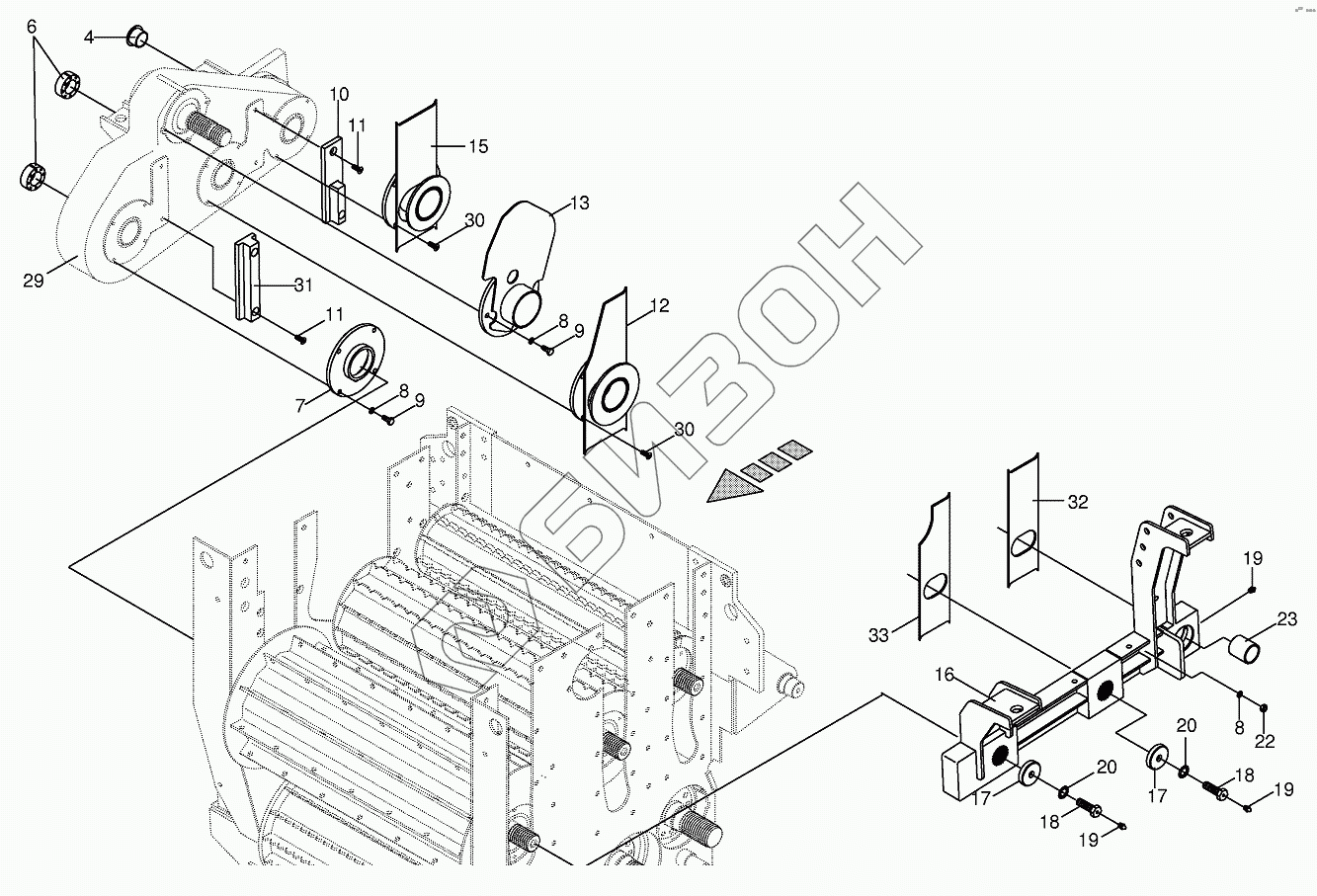

Графический каталог запасных частей к технике: KRONE BIG-X-650. Тoр feed roller bearing

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
4
6
6
7
8
8
8
9
9
10
11
11
12
13
15
16
17
17
18
18
19
19
19
20
20
22
23
29
30
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали Цена
4 009353300 Collar socket
Загрузка ...
6 009400940 Cone-type tensioner-15 Nm
Загрузка ...
6 900001440 Allen screw
Загрузка ...
7 002163260 Wrapping guard-front
Загрузка ...
8 009099081 Detent edged washer
Загрузка ...
9 009006140 Hex head bolt
Загрузка ...
10 002166020 Slide block-back
Загрузка ...
11 009040251 Countersunkscrew
Загрузка ...
12 002163241 Wrapping guard-middle
Загрузка ...
13 002240022 Wrapping guard-gear-sided
Загрузка ...
15 002163222 Wrapping guard-back
Загрузка ...
16 002165802 Arm-incl. bushing
Загрузка ...
17 002277452 Lock collar
Загрузка ...
18 002277442 Ноllоw sсrеw
Загрузка ...
19 009191050 Grease niple
Загрузка ...
20 009099121 Detent edged washer
Загрузка ...
22 009082100 Hex nut
Загрузка ...
23 009353420 Bearing bush
Загрузка ...
29 002246651 Roller gear-middle top
Загрузка ...
30 009040241 Countersunkscrew
Загрузка ...
31 002166010 Slide block-front
Загрузка ...
32 002158590 Slidеr-bасk lеft
Загрузка ...
33 002158580 Slider-left front
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
