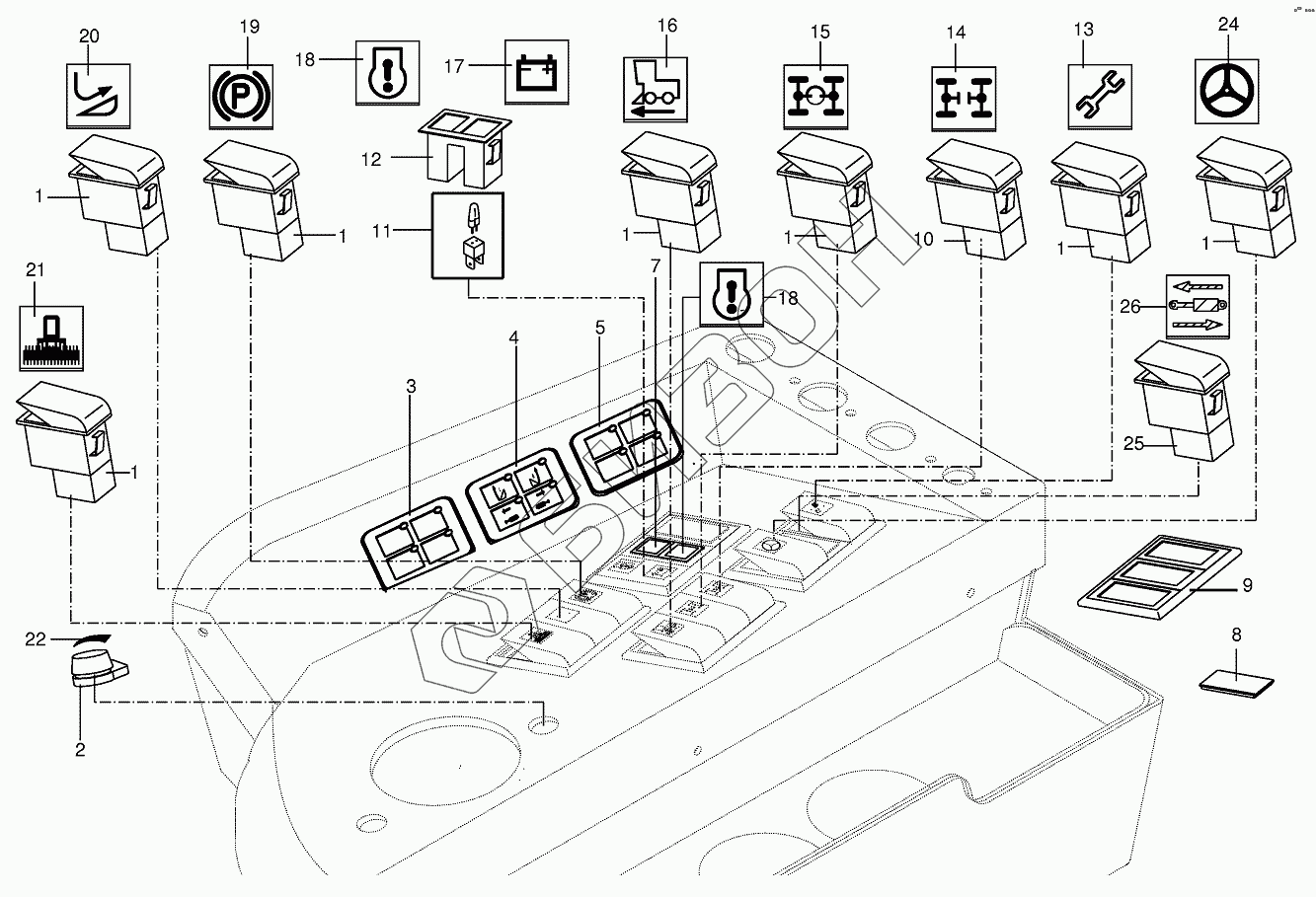

Графический каталог запасных частей к технике: KRONE BIG-X-650. Control switsches
1
1
1
1
1
1
1
2
3
4
5
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003027030 | Switch-6-pole |
Загрузка ...
|
|
| 2 | 0010 | not for this machine |
Загрузка ...
|
|
| 3 | 003028111 | Four-key module |
Загрузка ...
|
|
| 4 | 003028122 | Four-key module |
Загрузка ...
|
|
| 5 | 003028131 | Four-key module |
Загрузка ...
|
|
| 7 | 0010 | not for this machine |
Загрузка ...
|
|
| 8 | 003026530 | Cover |
Загрузка ...
|
|
| 9 | 003027100 | Frame |
Загрузка ...
|
|
| 10 | 003028050 | Switch |
Загрузка ...
|
|
| 11 | 003021070 | Lamp socket with bulb |
Загрузка ...
|
|
| 11 | 003038580 | Lamp socket with bulb |
Загрузка ...
|
|
| 12 | 003026520 | Indicator lamp-incl. bulb |
Загрузка ...
|
|
| 13 | 003028321 | Switch symbol |
Загрузка ...
|
|
| 14 | 003028191 | Switch symbol |
Загрузка ...
|
|
| 15 | 003028311 | Switch symbol |
Загрузка ...
|
|
| 16 | 003028172 | Switch symbol |
Загрузка ...
|
|
| 17 | 003028201 | Switch symbol |
Загрузка ...
|
|
| 18 | 003028211 | Switch symbol |
Загрузка ...
|
|
| 19 | 003028181 | Switch symbol |
Загрузка ...
|
|
| 20 | 003031370 | Switch symbol |
Загрузка ...
|
|
| 21 | 003028141 | Switch symbol |
Загрузка ...
|
|
| 22 | 0010 | not for this machine |
Загрузка ...
|
|
| 24 | 003028331 | Switch symbol |
Загрузка ...
|
|
| 25 | 003050400 | Switch-optional |
Загрузка ...
|
|
| 26 | 003050390 | Switch symbol-optional |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
