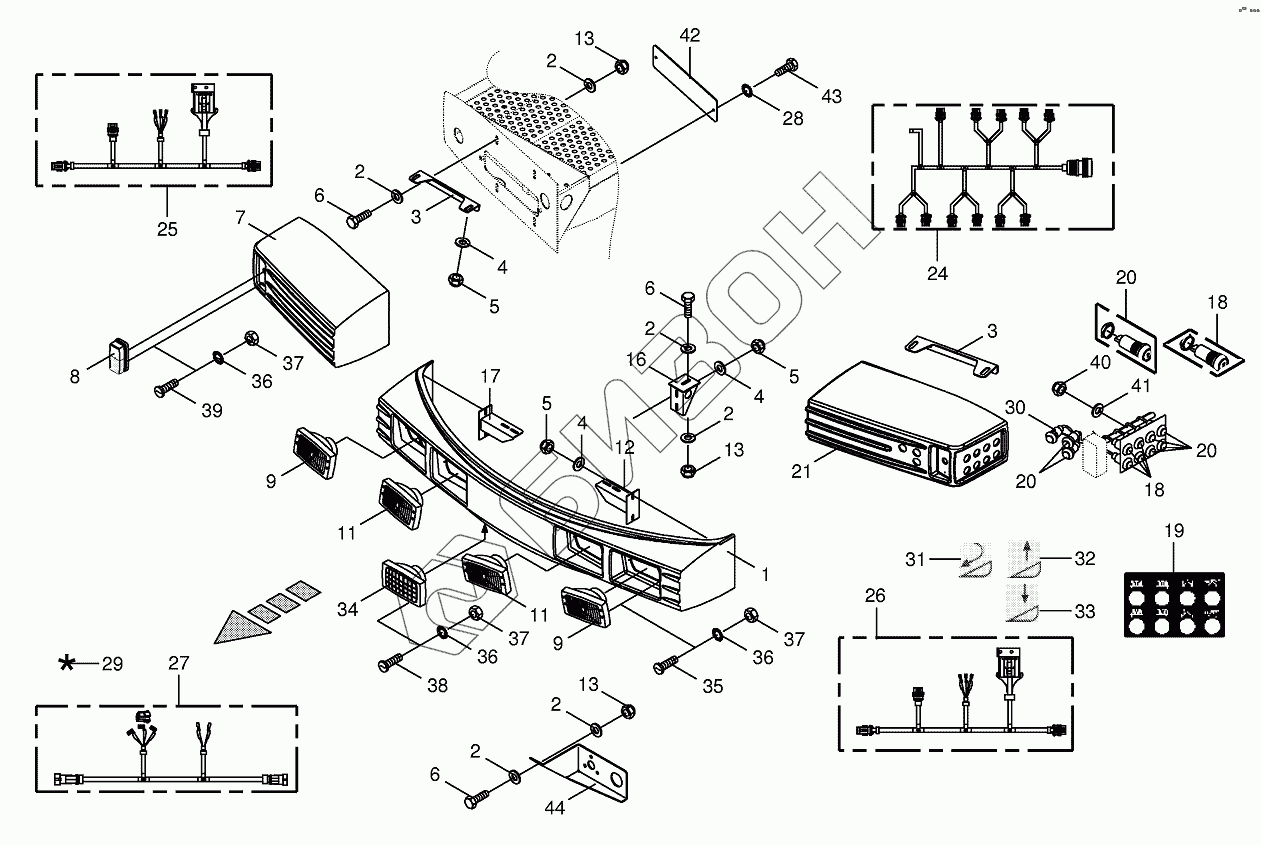

Графический каталог запасных частей к технике: KRONE BIG-X-650. Front panel/Headlight
2
2
2
2
2
2
3
3
4
4
4
5
5
5
6
6
6
6
7
8
8
8
8
9
9
9
10
11
11
11
12
13
13
13
16
17
18
18
19
20
20
20
21
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
36
37
37
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 009104140 | Washer |
Загрузка ...
|
|
| 3 | 002175453 | Fastening angle |
Загрузка ...
|
|
| 4 | 009106030 | Washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 7 | 002174050 | Front guard-right |
Загрузка ...
|
|
| 8 | 009246361 | Flashing light with side light |
Загрузка ...
|
|
| 8 | 009247090 | Singel filament buld |
Загрузка ...
|
|
| 8 | 009246930 | Singel filament buld |
Загрузка ...
|
|
| 8 | 200807610 | Pane |
Загрузка ...
|
|
| 9 | 009247440 | Headlight-outside |
Загрузка ...
|
|
| 9 | 009246880 | Bulb |
Загрузка ...
|
|
| 10 | 002230213 | Front buffle |
Загрузка ...
|
|
| 11 | 009246371 | Headlight-middle |
Загрузка ...
|
|
| 11 | 009247140 | Bulb |
Загрузка ...
|
|
| 12 | 002229791 | Support-left |
Загрузка ...
|
|
| 13 | 009087580 | Locknut |
Загрузка ...
|
|
| 16 | 002253891 | Support-middle |
Загрузка ...
|
|
| 17 | 002229802 | Support-right |
Загрузка ...
|
|
| 18 | 003027240 | Feeler-green |
Загрузка ...
|
|
| 19 | 003031810 | Sticker hand operation-sharpening |
Загрузка ...
|
|
| 20 | 003027230 | Feeler-yellow |
Загрузка ...
|
|
| 21 | 002174061 | Front guard-left |
Загрузка ...
|
|
| 24 | 003031753 | Wiring harness |
Загрузка ...
|
|
| 25 | 003035831 | Wiring harness-right |
Загрузка ...
|
|
| 26 | 003035821 | Wiring Harness-left |
Загрузка ...
|
|
| 27 | 003031933 | Wiring hаrnеss-middlе |
Загрузка ...
|
|
| 28 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 30 | 003035620 | Feeler-incl. tag |
Загрузка ...
|
|
| 31 | 003034190 | Tag-feeder/front attachement reverser |
Загрузка ...
|
|
| 32 | 003034170 | Tag-lift lifting gear |
Загрузка ...
|
|
| 33 | 003034180 | Tag-lower lifting gear |
Загрузка ...
|
|
| 34 | 009246880 | Bulb |
Загрузка ...
|
|
| 34 | 009247500 | Work light |
Загрузка ...
|
|
| 35 | 009034311 | Allen screw |
Загрузка ...
|
|
| 36 | 009100010 | Spring washer |
Загрузка ...
|
|
| 37 | 009080061 | Hex nut |
Загрузка ...
|
|
| 38 | 009034271 | Allen screw |
Загрузка ...
|
|
| 39 | 009034251 | Allen screw |
Загрузка ...
|
|
| 40 | 009087041 | Locknut |
Загрузка ...
|
|
| 41 | 009104111 | Washer |
Загрузка ...
|
|
| 42 | 002279132 | Cover |
Загрузка ...
|
|
| 43 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 44 | 002261473 | Socket holder |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
