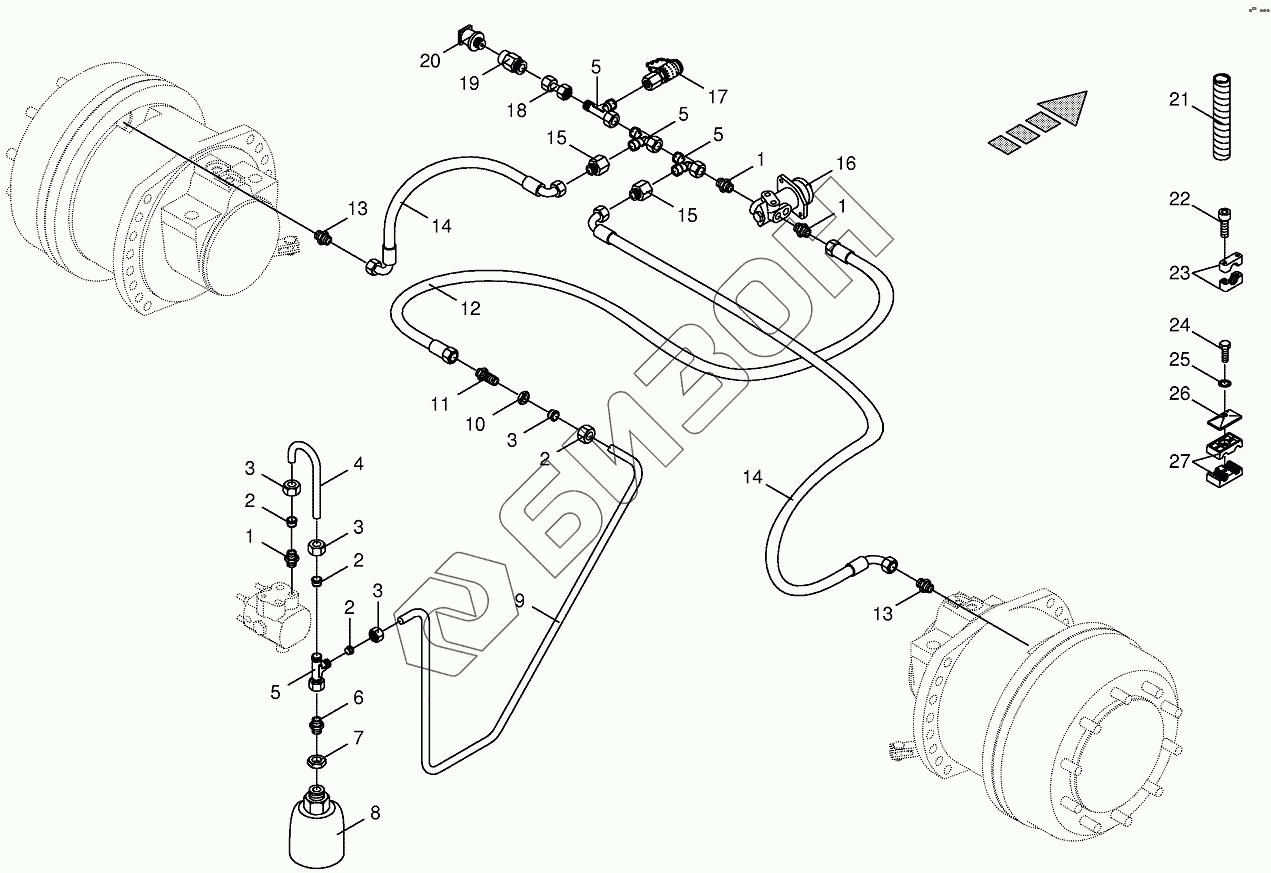

Графический каталог запасных частей к технике: KRONE BIG-X-650. Hydraulic brakes
1
1
1
2
2
2
2
3
3
3
3
4
5
5
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009210602 | Male connector |
Загрузка ...
|
|
| 2 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 3 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 4 | 003600080 | Hydraulic line |
Загрузка ...
|
|
| 5 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 6 | 009209011 | Male connector |
Загрузка ...
|
|
| 7 | 009085441 | Hex nut-low form |
Загрузка ...
|
|
| 8 | 009212390 | Pressure accumulator |
Загрузка ...
|
|
| 9 | 003600160 | Hydraulic line |
Загрузка ...
|
|
| 10 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 11 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 12 | 009212581 | High pressure hose line |
Загрузка ...
|
|
| 13 | 009197241 | Male connector |
Загрузка ...
|
|
| 14 | 009200520 | High pressure hose line |
Загрузка ...
|
|
| 15 | 009210831 | Reducer fitting |
Загрузка ...
|
|
| 16 | 002326010 | Brake valve |
Загрузка ...
|
|
| 17 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 18 | 002307430 | Double nipple |
Загрузка ...
|
|
| 19 | 009199550 | Unscrewing connection |
Загрузка ...
|
|
| 20 | 003020292 | Pressure transformer |
Загрузка ...
|
|
| 21 | 003012190 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 22 | 009030451 | Allen screw |
Загрузка ...
|
|
| 23 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
|
| 24 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009251340 | Cover plate |
Загрузка ...
|
|
| 27 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
