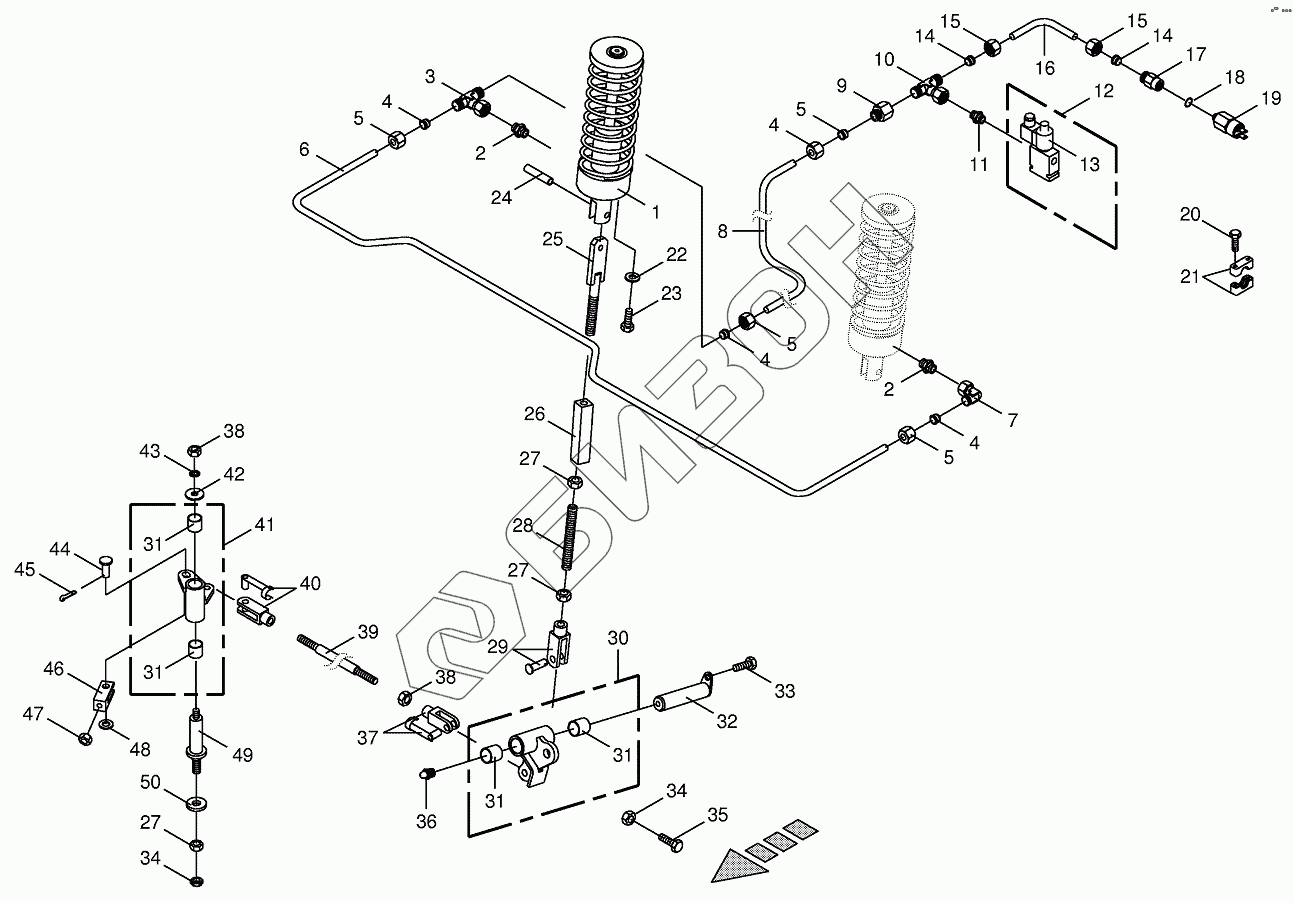

Графический каталог запасных частей к технике: KRONE BIG-X-650. Hydraulic parking brake
1
1
2
2
3
4
4
4
4
5
5
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
27
28
29
30
30
31
31
31
31
32
33
34
34
35
36
37
38
38
39
39
40
41
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009188010 | Sealing set |
Загрузка ...
|
|
| 1 | 009402021 | Parking break cylinder |
Загрузка ...
|
|
| 2 | 009199640 | Male connector |
Загрузка ...
|
|
| 3 | 009199680 | T connector |
Загрузка ...
|
|
| 4 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 5 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 6 | 003600190 | Hydraulic line |
Загрузка ...
|
|
| 7 | 009199650 | Angle lug |
Загрузка ...
|
|
| 8 | 003600181 | Hydraulic line |
Загрузка ...
|
|
| 9 | 009199700 | Reducer fitting |
Загрузка ...
|
|
| 10 | 009210771 | T-connector |
Загрузка ...
|
|
| 11 | 009199181 | Male connector |
Загрузка ...
|
|
| 12 | 009190340 | 3/2-Diverter vave bloc |
Загрузка ...
|
|
| 13 | 009190280 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 13 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 14 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 15 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 16 | 003600720 | Hydraulic line |
Загрузка ...
|
|
| 17 | 009199550 | Unscrewing connection |
Загрузка ...
|
|
| 18 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 19 | 003021891 | Pressure switch |
Загрузка ...
|
|
| 20 | 009030451 | Allen screw |
Загрузка ...
|
|
| 21 | 009251570 | Tube clamp-2 halves |
Загрузка ...
|
|
| 22 | 009103200 | Washer |
Загрузка ...
|
|
| 23 | 009014600 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009010971 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009127442 | Roll pin |
Загрузка ...
|
|
| 25 | 002279142 | Drawbar |
Загрузка ...
|
|
| 26 | 002279182 | Spacer |
Загрузка ...
|
|
| 27 | 009082200 | Hex nut |
Загрузка ...
|
|
| 28 | 002279192 | Threaded spindle |
Загрузка ...
|
|
| 29 | 009271181 | Clevis |
Загрузка ...
|
|
| 30 | 002169150 | Rocker lever-right |
Загрузка ...
|
|
| 30 | 002286390 | Rocker lever-left |
Загрузка ...
|
|
| 31 | 009353330 | Bearing bush |
Загрузка ...
|
|
| 32 | 002163351 | Axle pin |
Загрузка ...
|
|
| 33 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 35 | 009003481 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009191050 | Grease niple |
Загрузка ...
|
|
| 37 | 009271110 | Clevis 1 clip ass. |
Загрузка ...
|
|
| 38 | 009082150 | Hex nut |
Загрузка ...
|
|
| 39 | 002168930 | Threaded rod-right |
Загрузка ...
|
|
| 39 | 002279292 | Rod-left |
Загрузка ...
|
|
| 40 | 009271090 | Clevis |
Загрузка ...
|
|
| 41 | 002283940 | Angle lever-right |
Загрузка ...
|
|
| 41 | 002283930 | Angle lever-left |
Загрузка ...
|
|
| 42 | 009106090 | Washer |
Загрузка ...
|
|
| 43 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 44 | 009160340 | Pin |
Загрузка ...
|
|
| 45 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 46 | 002217671 | Clevis |
Загрузка ...
|
|
| 47 | 009082120 | Hex nut |
Загрузка ...
|
|
| 48 | 009105102 | Washer |
Загрузка ...
|
|
| 49 | 002247771 | Arbor |
Загрузка ...
|
|
| 50 | 009103620 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
