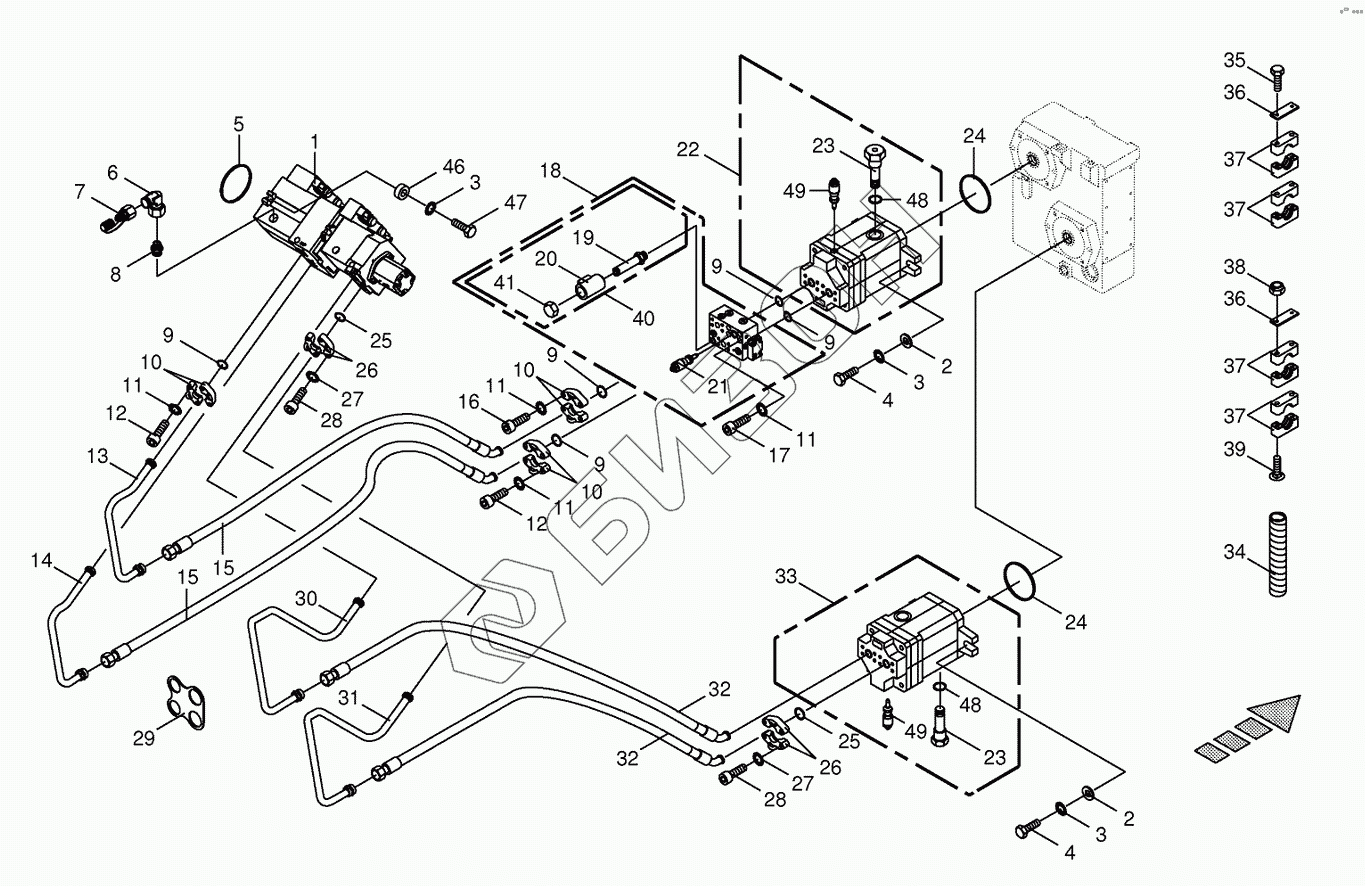

Графический каталог запасных частей к технике: KRONE BIG-X-650. Hydraulics- front attachment/feed rollers
1
2
2
3
3
3
4
4
5
6
7
8
9
9
9
9
9
10
10
10
11
11
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
23
23
24
24
25
25
26
26
27
27
28
28
29
30
31
32
32
33
34
35
35
36
36
37
37
37
37
38
39
40
41
46
47
48
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270016920 | 270016920 | Sealing set |
Загрузка ...
|
|
| 270027310 | 270027310 | Sealing set |
Загрузка ...
|
|
| 270013060 | 270013060 | Sealing set |
Загрузка ...
|
|
| 1 | 009191850 | Variable displacement pump |
Загрузка ...
|
|
| 2 | 009103031 | Washer |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009376100 | O-ring |
Загрузка ...
|
|
| 6 | 009208250 | Lug |
Загрузка ...
|
|
| 7 | 009199370 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 8 | 009193680 | Male connector |
Загрузка ...
|
|
| 9 | 009375580 | O-ring |
Загрузка ...
|
|
| 10 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 11 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009031431 | Allen screw |
Загрузка ...
|
|
| 13 | 200202750 | Solder piece |
Загрузка ...
|
|
| 14 | 200202740 | Solder piece |
Загрузка ...
|
|
| 15 | 009197742 | High pressure hose line |
Загрузка ...
|
|
| 16 | 900002140 | Allen screw |
Загрузка ...
|
|
| 17 | 009031492 | Allen screw |
Загрузка ...
|
|
| 18 | 009191720 | Fast-stop valve |
Загрузка ...
|
|
| 19 | 270006851 | 2/2-Directional-control valve |
Загрузка ...
|
|
| 20 | 270006871 | Solenoid coil |
Загрузка ...
|
|
| 21 | 270006860 | Pressure valve |
Загрузка ...
|
|
| 22 | 009191870 | Fixed displacement motor |
Загрузка ...
|
|
| 23 | 270016930 | Sealing set |
Загрузка ...
|
|
| 23 | 270016900 | Speed sensor |
Загрузка ...
|
|
| 24 | 009376100 | O-ring |
Загрузка ...
|
|
| 25 | 009375570 | O-ring |
Загрузка ...
|
|
| 26 | 009208601 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 27 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009031091 | Allen screw |
Загрузка ...
|
|
| 29 | 200214720 | Junction panel |
Загрузка ...
|
|
| 30 | 200202770 | Solder piece |
Загрузка ...
|
|
| 31 | 200202760 | Solder piece |
Загрузка ...
|
|
| 32 | 270011860 | High pressure hose line |
Загрузка ...
|
|
| 33 | 009191860 | Fixed displacement motor |
Загрузка ...
|
|
| 34 | 003012190 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 35 | 009016021 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009014470 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009251251 | Cover plate |
Загрузка ...
|
|
| 37 | 009251531 | Tube clamp-2 halves |
Загрузка ...
|
|
| 38 | 009087580 | Locknut |
Загрузка ...
|
|
| 39 | 900000250 | Coach bolt |
Загрузка ...
|
|
| 40 | 270006881 | 2/2-Directional-control valve-cpl. |
Загрузка ...
|
|
| 41 | 270018420 | Nut-with emergency hand operation |
Загрузка ...
|
|
| 46 | 200239750 | Bushing |
Загрузка ...
|
|
| 47 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 48 | 900002920 | O-ring |
Загрузка ...
|
|
| 49 | 270016910 | Pressure control valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
